EKSMA 轮式可变衰减器 990-0604
- 产品详情

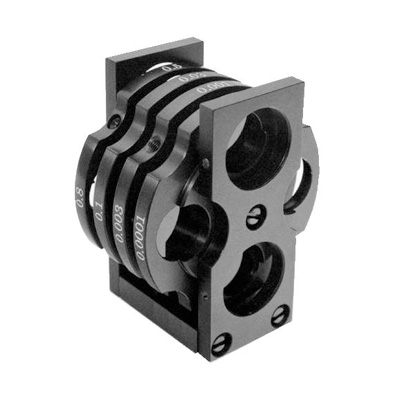

产品图片
描述
- 4 个轮
- 每个轮 3 个滤光片（共 12 个滤光片）
- 滤光片直径 20 或 25.4 mm
- 非平行滤光片（倾斜 4°）m
- 偏差上限 0.09 mm
- 通光孔径 Ø18/Ø20 mm
- 两端 C-mount 螺纹
- 可提供连接适配器

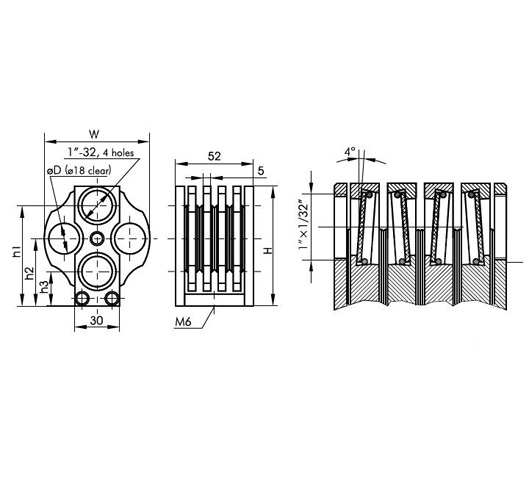

可变轮式衰减器 990-0604 是带有 4 个滤光片组轮的基本型号。每个轮包含 4 个滤光片座，每个滤光片座为 Ø20 mm，通光孔径为 Ø18 mm。
每个滤光片座倾斜 4°，以避免回反射。每个轮有 4 个固定位置。这 4 个滤光片位置中的任何一个都可用作光轴。后面板和前面板不会造成遮挡。两个面板均带有 1"-32 螺纹孔（C-Mount）。底板提供 M6 安装孔。

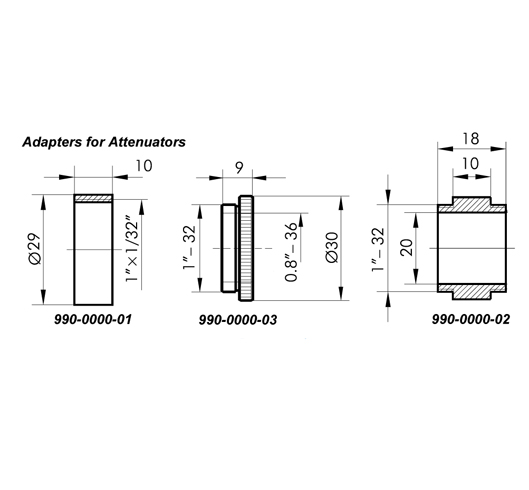

您可以单独订购标准连接适配器 990-0000-01、990-0000-02 和 990-000-03。可提供定制适配器。
990-0604-02 型号设计用于接受 1''（25.4 mm）滤光片，厚度为上限 3 mm。此型号不带滤光片。
注意：
960-0604-01 配有直径 20 mm 的滤光片。
960-0604-02 适用于需另行订购的直径 25,4 mm 中性密度和彩色玻璃滤光片。
990-0604-02 不带滤光片。
技术规格
分类
| 参数 | 规格 |
|---|---|
| 类型 | 手轮 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 990-0000-01 | 转轮式可变衰减器 990-0604 | H, mm=-; W，mm=-; h1, mm=-; h2, mm=-; h3, mm=-; D，mm=- |
| 990-0000-03 | 转轮式可变衰减器 990-0604（SKU 990-0000-03） | H, mm=-; W，mm=-; h1, mm=-; h2, mm=-; h3, mm=-; D，mm=- |
| 990-0604-01 | 转轮式可变衰减器 990-0604，高84 mm，宽70 mm，dia 20，67，45，23 | H, mm=84; W，mm=70; h1, mm=67; h2, mm=45; h3, mm=23; D，mm=dia 20 |
| 990-0604-02 | 转轮式可变衰减器 990-0604，高95 mm，宽80 mm，dia 25.4，75，50 | H, mm=95; W，mm=80; h1, mm=75; h2, mm=50; h3, mm=25; D，mm=dia 25.4 |
