EKSMA 铝制滚珠轴承垂直台 860-0098
- 产品详情
产品图片
描述
- 紧凑
- 滚珠轴承
- 高精度
- 行程 13 mm

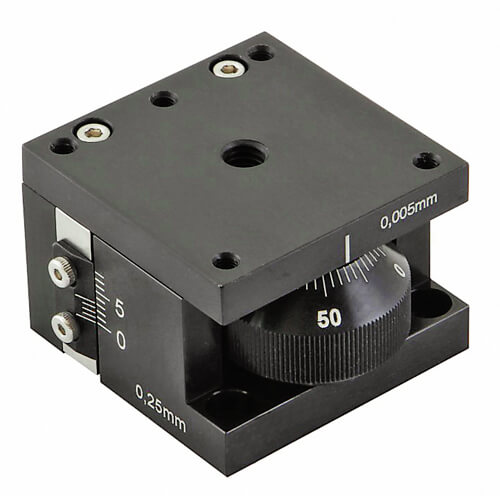

铝制滚珠轴承垂直台 860-0098 采用最紧凑的设计。游标刻度刻在台面的一侧。行程 13 mm。用于将台面锁定在所需位置的锁定机构设置在另一侧。

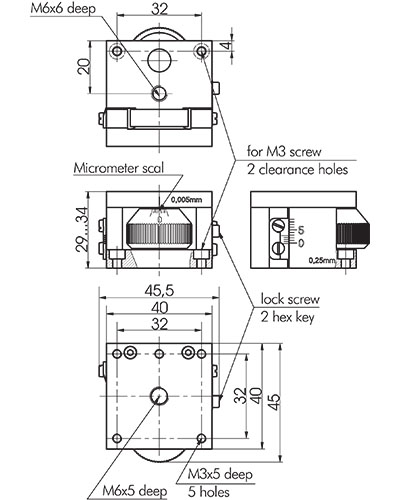

定位器平台上设有四个 M4 孔，用于安装在其他合适的表面上，其中两个可用作 M3x10 螺钉的过孔，以便将多个台面堆叠在一起，例如堆叠在 860-0096 翻译台上。

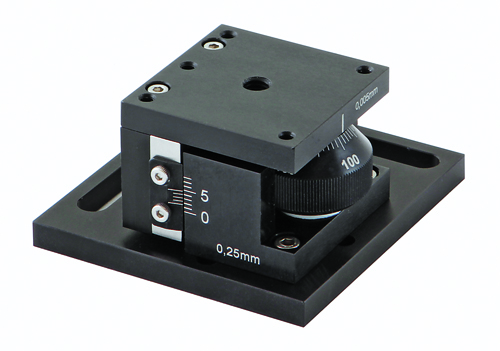

需要使用通用底板 820-0135-03 将台面固定到平整表面（例如光学平台）上。
技术规格
| 参数 | 规格 |
|---|---|
| 灵敏度 | 1 µm |
| 跟踪精度 | 1 µm |
| 读数精度 | 5 µm |
| 承载能力 | 5 kg |
| 丝杠导程 | 0.25 mm |
| 导轨 | 滚珠轴承 |
| 主体材质 | 铝 |
| 表面处理 | 黑色阳极氧化 |
| 重量 | 0.25 kg |
| 参数 | 规格 |
|---|---|
| 铝制滚珠轴承垂直台 - Solidworks 文件 | |
| 铝制滚珠轴承垂直台 - DWG 文件 | |
| 铝制滚珠轴承垂直台 - STEP 文件 |
分类
| 参数 | 规格 | |
|---|---|---|
| 类型 | 平移\ | 旋转 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 860-0098-03 | 铝滚珠轴承升降台 860-0098 |
