EKSMA 电动精密垂直调节器 940-0218
- 产品详情

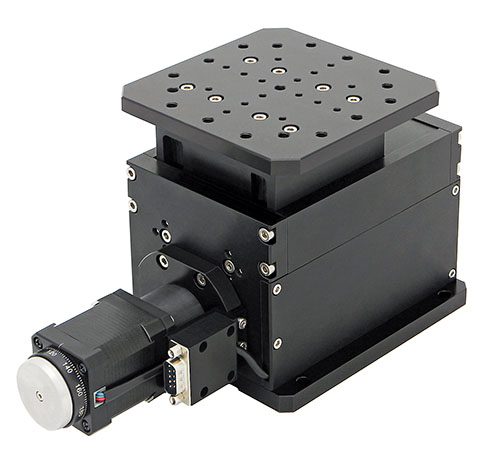

产品图片
描述
电动垂直定位台 940-0218 提供高精度定位与平滑移动，负载可达 10 kg。配合高品质直线轴承导轨，系统在整个行程范围内运动稳定且寿命长久。
- 平台实现真正的垂直升降
- 结构紧凑
- 长寿命
- 可按需提供真空兼容版本
根据具体应用需求，可选用其他步进电机或伺服电机。步进电机可配备线性编码器和制动器。
技术规格
| 参数 | 规格 |
|---|---|
| 940-0218-01 | |
| 行程范围 | 25.4 mm (1 inch) |
| 分辨率 整步 | 5 µm |
| 分辨率 1/256 步距 | 0.019 µm* |
| 编码器每转脉冲数 | 按需定制 |
| 丝杠导程 | 1 mm |
| 楔角减小率 | 1 : 1 |
| 单向重复性 | 1.5 µm |
| 双向重复精度 | 3 µm |
| 精度 | 10 µm |
| 提升平行度 | 35 µm / (by request up to 15 µm) |
| 速度上限 | 20 mm / s |
| 负载容量上限 | 10 kg / (15 kg by request) |
| 步进电机 | 4247 |
| 制动器 | 按需提供 |
| 光电耦合器端部限位开关 | 2 |
| 开关极性 | 按下为打开 |
| 电机连接器 | DB9(M) |
| 材料 | 铝 |
| 表面处理 | 黑色阳极氧化硬盖 |
| 重量 | 4.05 kg |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

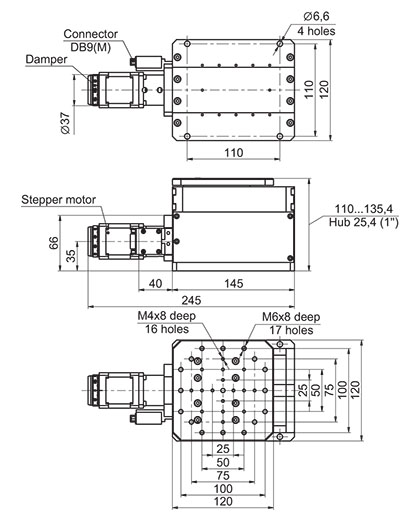

| 940-0218-01 | 电动精密垂直定位器 940-0218 | |

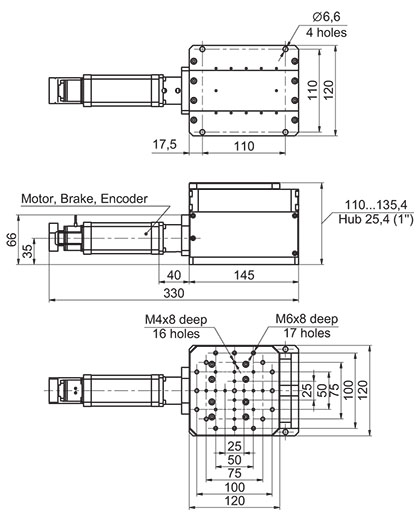

| 940-0218-02 | 电动精密垂直定位器 940-0218（SKU 940-0218-02） |
