EKSMA 真空兼容型垂直驱动电动光学调整架（直流电机）940-0080
- 产品详情

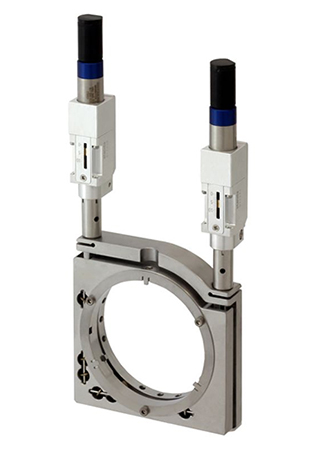

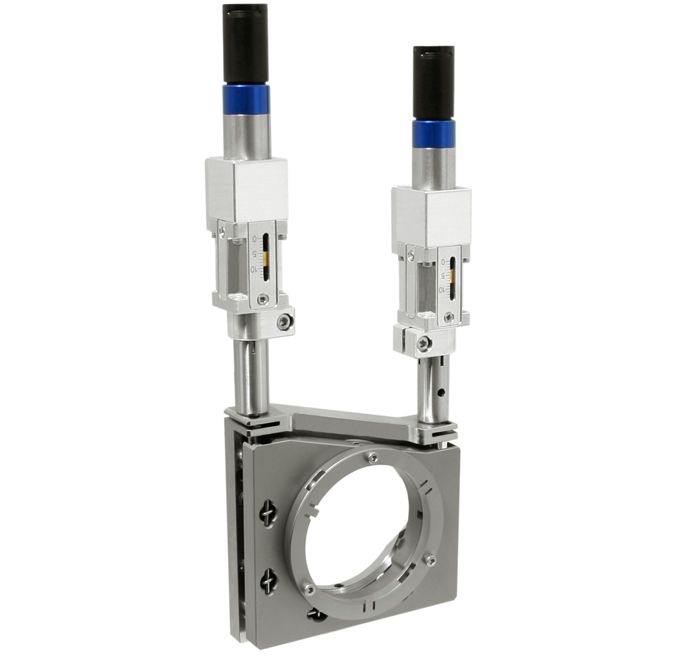

产品图片
描述
- 1'' 或 2" 光学直径
- 不锈钢
- 退火前面板
- 紧凑/坚固的设计
- 超稳定
- 手册版本
真空兼容的带直流电机 940-0080 的电动垂直驱动反射镜架旨在尽量减小支架引起的波前畸变。在传统支架中，侧向螺丝紧固反射镜。作用于反射镜上的径向力会引起寄生波前畸变，例如像散。

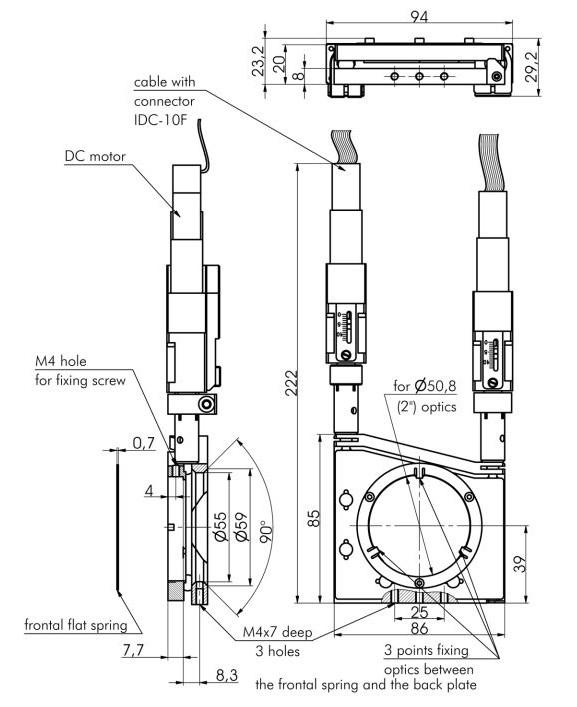

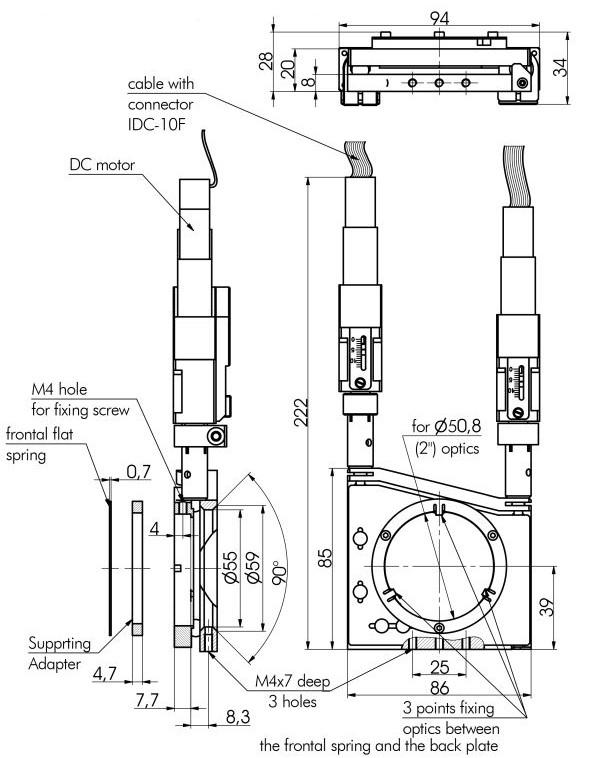

940-0080 反射镜架在前面平板弹簧和背板之间使用稳固的三点反射镜悬挂。均匀分布的轴向力消除了波前畸变。由于光学件固定部件的热处理工艺，所有金属内应力均被消除，且部件不会产生微动。
由于其长期稳定性，这些支架非常适合不同光学器件（激光腔、光学子组件、有限空间应用）的工业应用。
技术规格
| 参数 | 规格 |
|---|---|
| 光学元件直径 | 25,4 mm |
| 通光孔径 | 23 mm |
| 倾斜/俯仰范围 | ±2,5° |
| 角度分辨率 / 水平方向 / 垂直方向 | 1,5 arcsec / 1,75 arcsec. in the middle tilt of platform |
| 已安装的执行器 | 2 x 970-0067-15V |
| 丝杠导程 | 0.25 mm |
| 线缆 | 1,2 m length cable included |
| 电机连接器 | HDB15(M) |
| 直流电机 | DCE1841 |
| 光电耦合器端部限位开关 | 2 per actuator |
| 推荐控制器 | 980-1045 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|

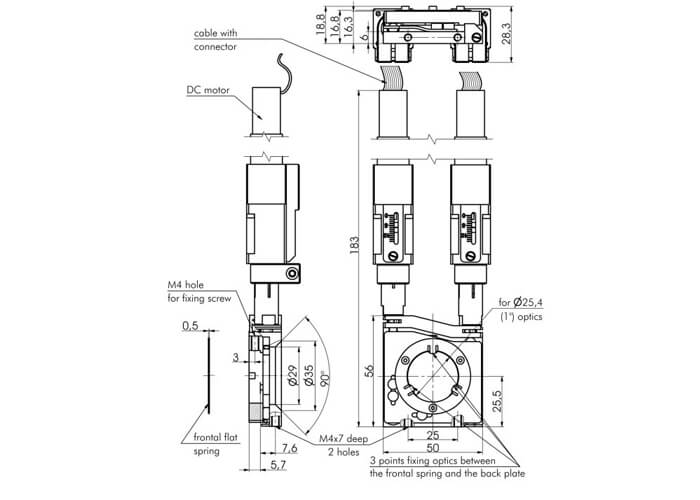

| 940-0080-01 | 真空兼容顶驱电动光学调整架（DC电机） 940-0080，Mount for Ø25.4 mm (1'') optics with DC motor | 描述=Mount for Ø25,4 mm (1'') optics with DC motor |
| 940-0080-02L | 真空兼容顶驱电动光学调整架（DC电机） 940-0080 | |
| 940-0080-02S | 真空兼容顶驱电动光学调整架（DC电机） 940-0080（SKU 940-0080-02S） | |

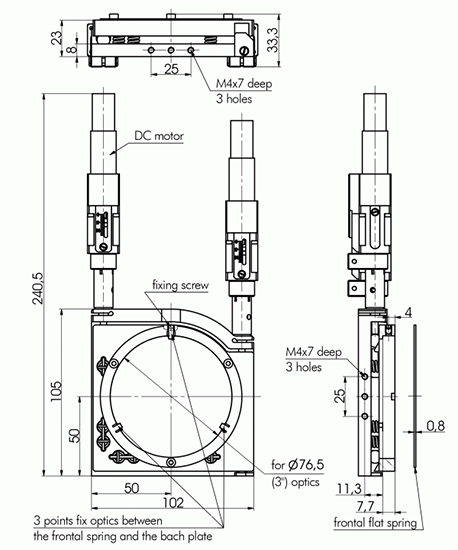

| 940-0080-03L | 真空兼容顶驱电动光学调整架（DC电机） 940-0080，Mount for Ø76.2 mm (3'') 12.7 mm thickness optics with DC motor | 描述=Mount for Ø76.2 mm (3'') 12,7 mm thickness optics with DC motor |
| 940-0080-03S | 真空兼容顶驱电动光学调整架（DC电机） 940-0080（SKU 940-0080-03S） |
