EKSMA 砷酸钛氧钾 - KTA 晶体
- 产品详情

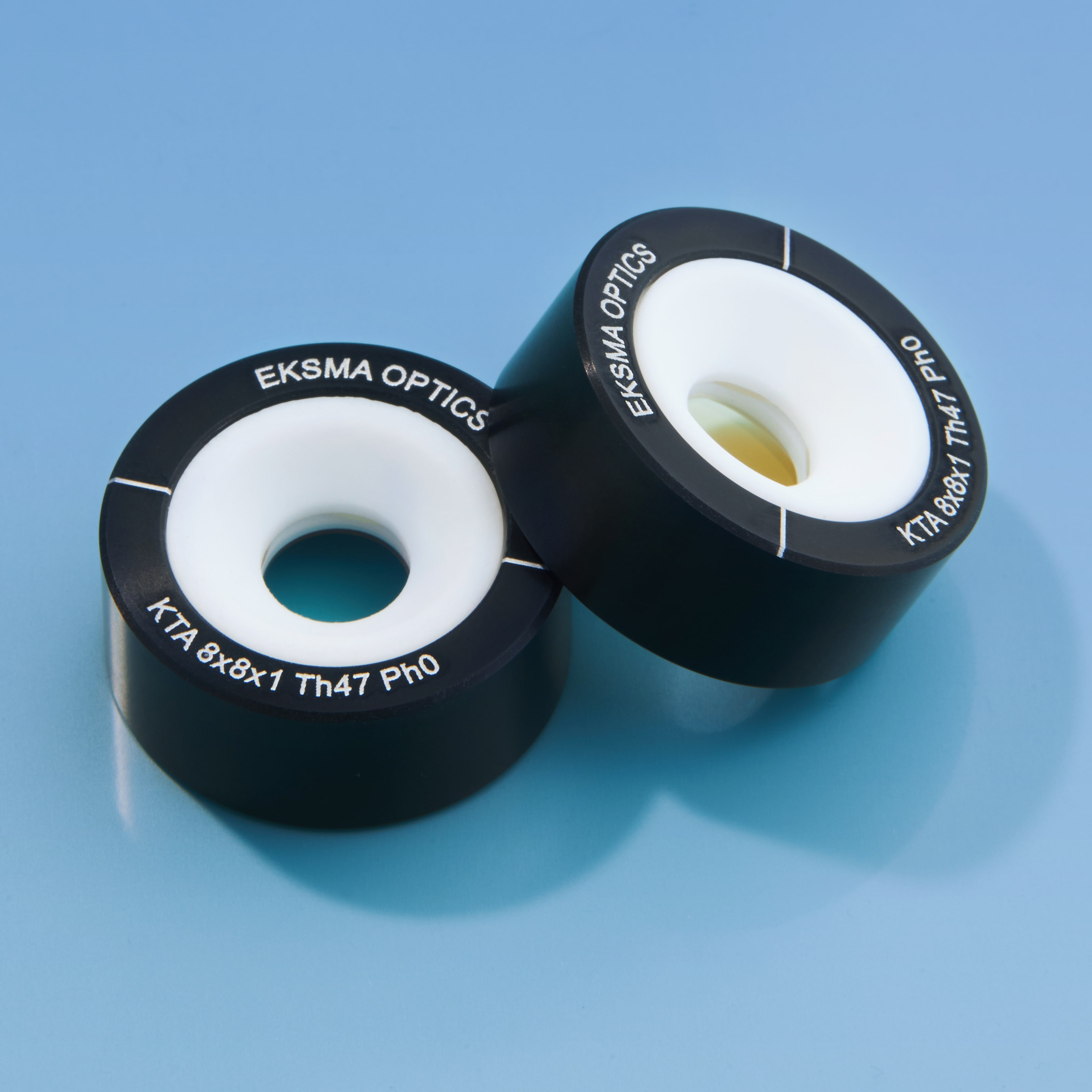

产品图片
描述
钛酸砷钾（KTiOAsO4，KTA）是一种用于光参量振荡（OPO）应用的非线性光学晶体。它具有出色的非线性光学和电光特性，例如在 2.0–5.0 µm 波段吸收显著降低、宽角度与温度带宽、低介电常数。
KTA 晶体的主要应用：
- 用于产生中红外（可达 4 µm）的 OPO；
- 中红外波段的和频与差频产生；
- 电光调制与 Q 开关；
Eksma Optics 提供：
技术规格
| 参数 | 规格 |
|---|---|
| 晶体结构 | 斜方晶系 |
| 点群 | mm2 |
| 空间群 | Pna21 |
| 晶格常数 | a = 13,125, b = 6,5716, c = 10,786 Å |
| 密度 | 3,45 g / cm³ |
| 熔点 | 1130 °C |
| 莫氏硬度 | 5 |
| 热导率 | k₁=1.8, k₂=1.9, k₃=2.1 W / m*K; |
| 非吸湿性 |
| 参数 | 规格 |
|---|---|
| 平整度 | λ / 8@633 nm |
| 平行度 | > 20 arc sec |
| 表面质量 | 10 / 5 Scratch / Dig (MIL-PRF-13830B) |
| 垂直度 | > 15 arc min |
| 角度公差 | < ± 0.2° |
| 孔径公差 | ± 0.1 mm |
| 通光孔径 | >90% central area |
| 透射波前畸变 | less than λ / 8@633 nm |
| 参数 | 规格 |
|---|---|
| 透过率 | 350–5300 nm |
| 折射率的波长色散 | nx2=1.90713+1.23522*λ2 / (λ2-0.1969222)-0.01025* λ2 ny2=2.15912+1.00099*λ2 / (λ2-0.2184422)-0.01096* λ2 nz2=2.14768+1.29559*λ2 / (λ2-0.2271922)-0.01436* λ2 |
| 电光常数 | r33=37.5 pm / V r23=15.4 pm / V r13=11.5 pm / V |
| 有效非线性 | |
| x-y 平面 | deoe = doee = d15sin2φ + d24cos2φ |
| x-z 平面 | doeo = deoo = d24sinθ d31=2.3 pm / V, d32=3.66 pm / V, d33=15.5 pm / V, d24=3.64 pm / V, d15=2.3 pm / V |
| 损伤阈值 | >500 MW / cm2 for pulses λ=1064 nm, τ=10ns, 10Hzm TEM00 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| KTA-503 | KTA非线性晶体，AR@1064+(1500-4500) nm，长20 mm，宽5 mm，高5 mm | L, mm=20; 组=For nanosecond OPO@1064 nm pump to generate in 1.5-4.5 μm range; θ=45; 镀膜=AR@1064+(1500-4500) nm; W，mm=5; H, mm=5; φ=0 |
| KTA-504 | KTA非线性晶体，AR@1064+(1500-4500) nm，长10 mm，宽5 mm，高5 mm | L, mm=10; 组=For picosecond OPG/A@1064 nm pump to generate in 1.5-4.5 μm range; θ=45; 镀膜=AR@1064+(1500-4500) nm; W，mm=5; H, mm=5; φ=0 |
| KTA-601H | KTA非线性晶体，AR/AR@1.2-2.4/2.6-5.0 µm，47，长1 mm，宽6 mm，高6 mm | L, mm=1; 组=For DFG mixing signal and idler at 1.2-2.4 microns to generate wavelengths from 2.6 μm up to 5 μm; θ=47; 镀膜=AR/AR@1.2-2.4/2.6-5.0 μm; W，mm=6; H, mm=6; 备注=Crystal is for DFG application, whereas signal and idler waves are obtained from BBO crystal using OPG/A pumped by femtosecond Ti:Sapphire laser.; φ=0 |
| KTA-602H | KTA非线性晶体，AR@1030+(1700-5000) nm，46，长3 mm，宽6 mm，高6 mm | L, mm=3; 组=For OPO@1030 nm pump to generate wavelengths from 1.5 up to 5 microns; θ=46; 镀膜=AR@1030+(1700-5000) nm; W，mm=6; H, mm=6; 备注=Crystal is dedicated for femtosecond laser pump with pulse duration ~100-300 fsec.; φ=0 |
- ** 现货供应标准 KTA 晶体，可按需提供尺寸达 15x15x30 mm 的晶体；
- VIS–IR 及中红外波段的 AR 与 BBAR 镀膜；
- 标准及定制的安装座与外壳；技术咨询服务。
