EKSMA 三硼酸锂 – LBO 晶体
- 产品详情

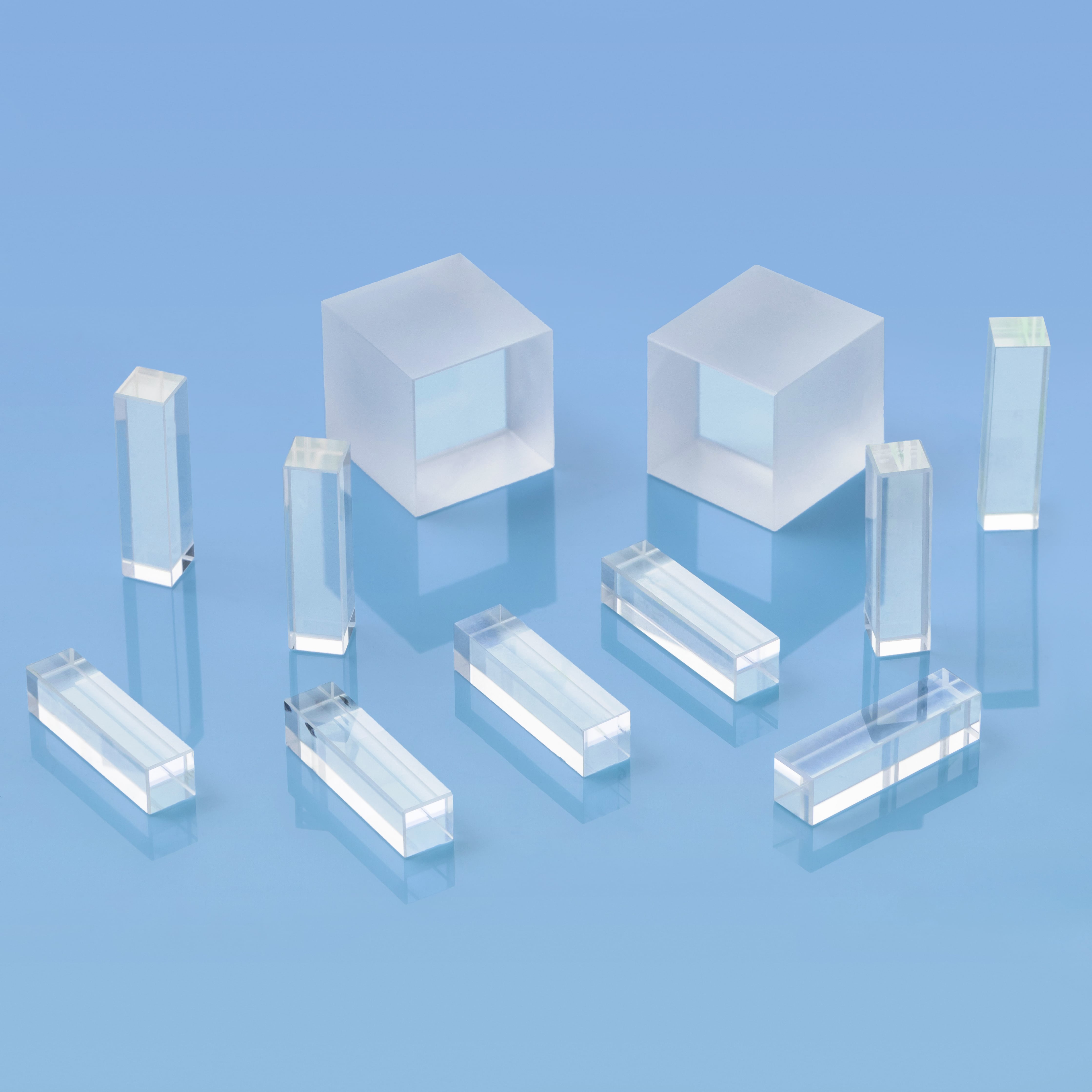

产品图片
描述
三硼酸锂 (Lithium Triborate, LBO) 是一种兼具多种特有性能的非线性光学晶体：
- 宽透光范围
- 宽广的 1 类和 2 类非临界相位匹配 (NCPM) 范围
- 小离散角
- 高损伤阈值
- 宽接收角
- 高光学均匀性
LBO 晶体理想适用于多种非线性光学应用，例如高峰值功率脉冲 Nd 掺杂、Ti:蓝宝石和染料激光器的倍频与三倍频，1 类和 2 类相位匹配的光学参量振荡器 (OPO)，以及用于连续波 (CW) 和准连续波 (quasi-CW) 辐射转换的非临界相位匹配。
我们可提供：
技术规格
| 参数 | 规格 |
|---|---|
| 化学式 | LiB₃O₅ |
| 晶体结构 | 斜方晶系, mm² |
| 光学对称性 | 负双轴 |
| 空间群 | Pna2₁ |
| 密度 | 2.47 g / cm³ |
| 莫氏硬度 | 6 |
| 光学均匀性 | ∂n = 10⁻⁶ cm⁻¹ |
| "0"透射率水平下的透过区 | 155 – 3200 nm |
| 1064 nm 处线性吸收系数 | < 0.01 % cm⁻¹ |
| 折射率：/ 1064 nm 处 / 532 nm 处 / 355 nm 处 | nx ny nz / 1.5656 1.5905 1.6055 / 1.5785 1.6065 1.6212 / 1.5971 1.6275 1.6430 |
| Sellmeier 方程（λ，μm） | nx² = 2.4542 + 0.01125 / (λ² – 0.01135) – 0.01388 λ² |
| ny² = 2.5390 + 0.01277 / (λ² – 0.01189) – 0.01849 λ² / + 4.3025 × 10⁻⁵λ⁴ - 2.9131 × 10⁻⁵λ⁶ | |
| nz² = 2.5865 + 0.01310 / (λ² – 0.01223) – 0.01862 λ² / + 4.5778 × 10⁻⁵λ⁴ - 3.2526 × 10⁻⁵λ⁶ | |

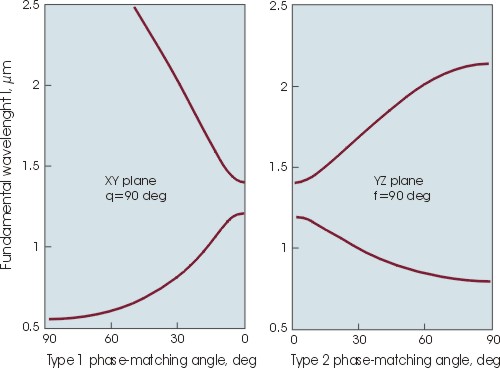

| Type 1 SHG 相位匹配范围 | 554 – 2600 nm |
| Type 2 SHG 相位匹配范围 | 790 – 2150 nm |

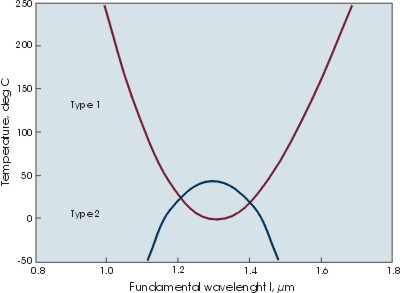

| NCPM SHG 温度依赖性：/ I 类范围 950 – 1300 nm / I 类范围 1300 – 1800 nm / II 类范围 1100 – 1500 nm | T1 = - 1893.3λ⁴ + 8886.6λ³ – 13019.8λ² + 5401.5λ + 863.9 / T2 = 878.1λ⁴ – 6954.5λ³ + 20734.2λ² – 26378λ + 12020 / T3 = - 21630.6λ⁴ + 112251λ³ – 220460λ² + 194153λ – 64614.5 |
| NCPM SHG 在 1064 nm 温度（I 类） | 149 °C |
| NCPM SHG 在 1319 nm 温度（II 类） | 43 °C |
| 走离角 | 7 mrad (Type 1 SHG 1064 nm) |
| 热接受度 | 6.4 K×cm (Type 1 SHG 1064 nm) |
| 角度接收范围 | 6.5 mrad×cm (Type 1 SHG 1064 nm) / 248 mrad×cm (Type 1 NCPM SHG 1064 nm) |
| 1064 nm 处非线性系数： | d₃₁ = (1.05±0.09) pm / V / d₃₂ = -(0.98±0.09) pm / V / d₃₃ = (0.05±0.006) pm / V |
| 有效非线性：/ XY平面 / YZ平面 | dooe = d₃₂ cosφ / doeo = deoo = d₃₁ cosθ |
| 膨胀系数： | αx = 10.8 × 10⁻⁵K⁻¹ / αy = -8.8 × 10⁻⁵K⁻¹ / αz = 3.4 × 10⁻⁵K⁻¹ |
| 参数 | 规格 |
|---|---|
| 平整度 | λ / 8 @ 633 nm |
| 平行度 | < 20 arcsec |
| 垂直度 | < 5 arcmin |
| 角度公差 | < 30 arcmin |
| 孔径公差 | ± 0.1 mm |
| 表面质量 | 10 / 5 scratch & dig per MIL-O-13830A |
| 通光孔径 | 90% of full aperture |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| LBO-0423-40 | LBO非线性晶体，AR/AR@1064 + 532/355 nm，90，43.3，15 | L=15; 镀膜=AR/AR @ 1064 + 532/355 nm; φ=90; θ=43.3; W=3; H=3 |
| LBO-0917-02 | LBO非线性晶体，AR/AR@1030 + 515 nm，90，6 | L=30; 镀膜=AR/AR @ 1030 + 515 nm; θ=90; W=6; H=6 |
| LBO-0917-04 | LBO非线性晶体，AR/AR@532 + 690-990 nm，25 | L=25; 镀膜=AR/AR @ 532 + 690-990 nm; θ=90; W=3; H=3 |
| LBO-0917-05 | LBO非线性晶体，AR/AR@1547 + 773/1547 + 773 + 515 nm，90，20 | L=20; 镀膜=AR/AR @ 1547 + 773/1547 + 773 + 515 nm; θ=90; W=3; H=3 |
| LBO-0917-06 | LBO非线性晶体，AR/AR@1064 + 532 nm，9.6，90，12 | L=12; 镀膜=AR/AR @ 1064 + 532 nm; φ=9.6; θ=90; W=4; H=4 |
| LBO-0917-07 | LBO非线性晶体，AR/AR@1064 + 532 nm，10.4，90，15 | L=15; 镀膜=AR/AR @ 1064 + 532 nm; φ=10.4; θ=90; W=4; H=4 |
| LBO-0917-11 | LBO非线性晶体，AR/AR@1064 + 532 nm，13.7，90 | L=10; 镀膜=AR/AR @ 1064 + 532 nm; φ=13.7; θ=90; W=6; H=6 |
| LBO-0917-13 | LBO非线性晶体，AR/AR@1064 + 532/355 nm，90，41.5 | L=6; 镀膜=AR/AR @ 1064 + 532/355 nm; φ=90; θ=41.5; W=6; H=6 |
| LBO-0917-14 | LBO非线性晶体，AR/AR@1064 + 532 + 355 nm，90，42.2，15 | L=15; 镀膜=AR/AR @ 1064 + 532 + 355 nm; φ=90; θ=42.2; W=3; H=6 |
| LBO-1118-03 | LBO非线性晶体，AR/AR@1030 + 515/343 nm，90，51.9，6 | L=6; 镀膜=AR/AR @ 1030 + 515/343 nm; φ=90; θ=51.9; W=6; H=6 |
| LBO-1118-04 | LBO非线性晶体，AR/AR@1030 + 515/343 nm，90，51.9，6（SKU LBO-1118-04） | L=10; 镀膜=AR/AR @ 1030 + 515/343 nm; φ=90; θ=51.9; W=6; H=6 |
| LBO-304 | LBO非线性晶体，AR/AR@1064 + 532 nm，90 | L=10; 镀膜=AR/AR @ 1064 + 532 nm; φ=0; θ=90; W=4; H=4; 组=Application: NCPM SHG@1064 nm, T = 149 °C |
| LBO-305 | LBO非线性晶体，AR/AR@1064 + 532 nm，90，15 | L=15; 镀膜=AR/AR @ 1064 + 532 nm; φ=0; θ=90; W=4; H=4; 组=Application: NCPM SHG@1064 nm, T = 149 °C |
| LBO-306 | LBO非线性晶体，AR/AR@1064 + 532 nm，90，20 | L=20; 镀膜=AR/AR @ 1064 + 532 nm; φ=0; θ=90; W=4; H=4; 组=Application: NCPM SHG@1064 nm, T = 149 °C |
| LBO-307 | LBO非线性晶体，AR/AR@1064 + 532/355 nm，90，42.2 | L=10; 镀膜=AR/AR @ 1064 + 532/355 nm; φ=90; θ=42.2; W=4; H=4; 组=Application: THG@1064 nm, Type 2 |
| LBO-308 | LBO非线性晶体，AR/AR@1064 + 532/355 nm，90，42.2，15 | L=15; 镀膜=AR/AR @ 1064 + 532/355 nm; φ=90; θ=42.2; W=4; H=4; 组=Application: THG@1064 nm, Type 2 |
| LBO-501 | LBO非线性晶体，AR/AR@1064 + 532 nm，11.6，90 | L=10; 镀膜=AR/AR @ 1064 + 532 nm; φ=11.6; θ=90; W=5; H=5; 组=Application: SHG@1064 nm, Type 1 |
| LBO-502 | LBO非线性晶体，AR/AR@1064 + 532 nm，11.6，90，20 | L=20; 镀膜=AR/AR @ 1064 + 532 nm; φ=11.6; θ=90; W=5; H=5; 组=Application: SHG@1064 nm, Type 1 |
| LBO-507 | LBO非线性晶体，AR/AR@1064 + 532/355 nm，90，42.2（SKU LBO-507） | L=10; 镀膜=AR/AR @ 1064 + 532/355 nm; φ=90; θ=42.2; W=5; H=5; 组=Application: THG@1064 nm, Type 2 |
- 长度可达 90 mm、通光孔径可达 60×60 mm 的 LBO 晶体
- AR、BBAR、P 涂层
- 多种安装与重新抛光服务
