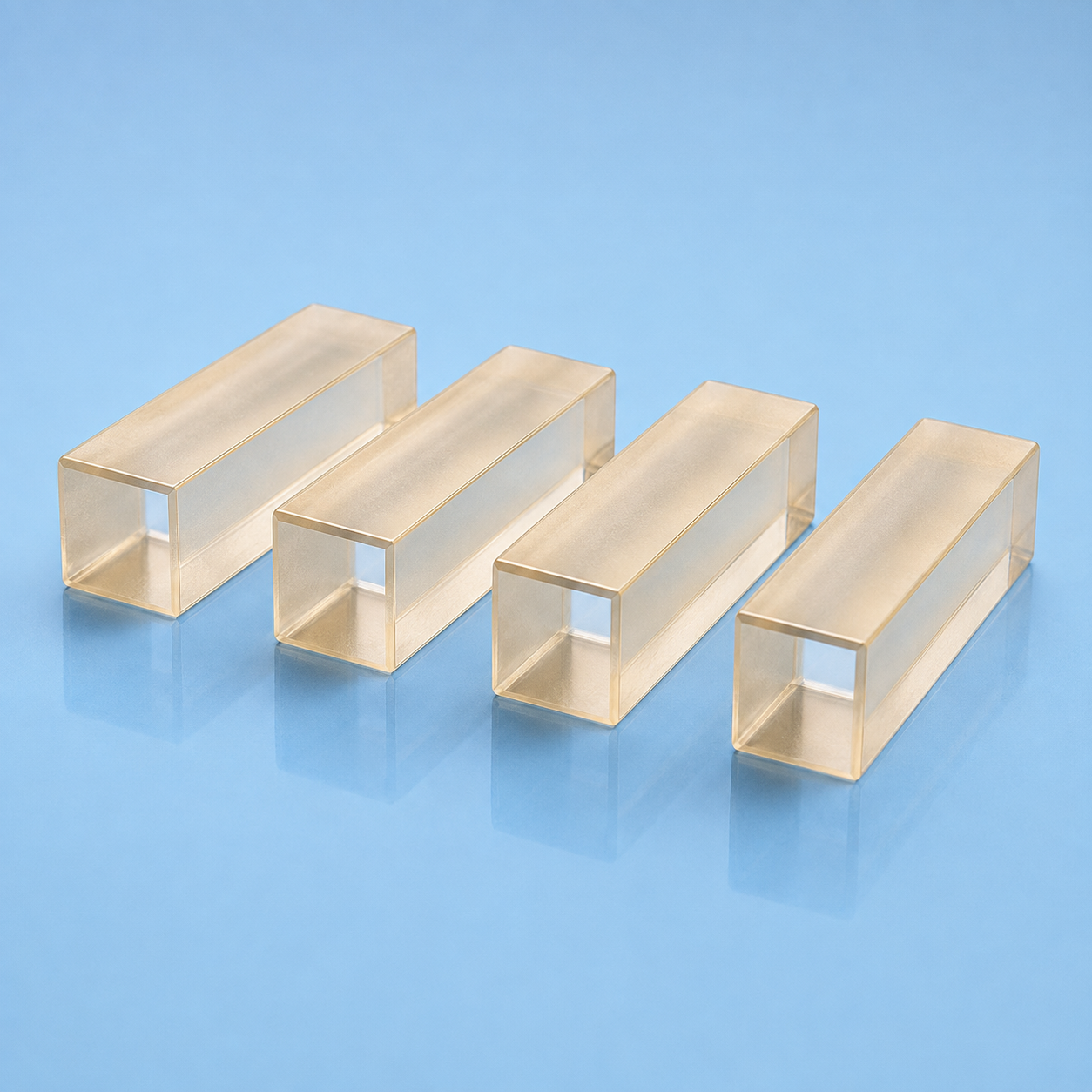

EKSMA 铌酸锂 – LiNbO3 晶体
- 产品详情
产品图片
描述
铌酸锂 (LiNbO₃) 非线性光学晶体，应用于广泛领域：
- 电光调制
- Q 开关
- 波长 > 1 µm 的激光频率转换
标准晶体规格：z 切割，两端面抛光并镀 1064 nm 增透膜。X 面镀金电极。
技术规格
物理和光学特性
| 参数 | 规格 |
|---|---|
| 化学式 | LiNbO₃ |
| 晶体结构 | 三方 |
| 空间群 | R3C |
| 密度 | 4.64 g / cm³ |
| 莫氏硬度 | 5 |
| 光学均匀性 | ~ 5 x 10⁻⁵ / cm |
| 透过范围 | 420 - 5200 nm |
| 吸收系数 | ~ 0.1 % / cm @ 1064 nm |
| 折射率 @ 1064 nm | ne&ₙbsp;= 2.146, no&ₙbsp;= 2.220 @ 1300 nm / ne&ₙbsp;= 2.156, no&ₙbsp;= 2.232 @ 1064 nm / ne= 2.203, no&ₙbsp;= 2.286 @ 632.8 nm |
| Sellmeier 方程（λ，μm） | no² = 4.9048 + 0.11768 / (λ² - 0.04750) - 0.027169λ² / ne² = 4.5820 + 0.099169 / (λ² - 0.04443) - 0.021950λ² |
| 热膨胀系数 @ 25 °C | a, 2.0 x 10⁻⁶ / K / c, 16.7 x 10-6 / K |
| 热导率 | ~ 5 W / m / K @ 25 °C |
| 热光系数 | dno / dT = -0.874 x 10⁻⁶ / K at 1.4 µm / dne / dT = 39.073 x 10⁻⁶ / K at 1.4 µm |
标准规格
| 参数 | 规格 |
|---|---|
| 平整度 | λ / 8 @ 633 nm |
| 平行度 | < 20 arcsec |
| 表面质量 | 10-5 scratch % dig (MIL-PRF-13830B) |
| 垂直度 | < 5 arcmin |
| 角度公差 | < 30 arcmin |
| 通光孔径 | 90% of full aperture |
| 标准消光比 | >20 dB (up to >25 dB upon custom request) |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| LNO-602 | LiNbO₃非线性晶体，AR/AR@1064 nm, with gold electrodes | W=6; H=6; L=25; 晶体取向=z 切; 镀膜=AR/AR @ 1064 nm, with gold electrodes; 组=铌酸锂晶体; 备注=Standard Extinction ratio: > 20 dB; upon custom request: > 25 dB |
| LNO-901 | LiNbO₃非线性晶体，AR/AR@1064 nm, with gold electrodes，9 | W=9; H=9; L=25; 晶体取向=z 切; 镀膜=AR/AR @ 1064 nm, with gold electrodes; 组=铌酸锂晶体; 备注=Standard Extinction ratio: > 20 dB; upon custom request: > 25 dB |
