EKSMA 紧凑型电动激光功率衰减器
- 产品详情

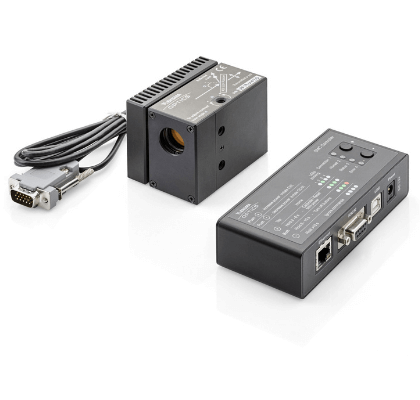

产品图片
描述
990-0075 系列激光功率衰减器是一款紧凑型电动化设备，用于控制线偏振光束的激光功率。其工作原理是通过旋转零级半波片来改变激光束的偏振态，然后使光束通过固定的布儒斯特型薄膜偏振片，该偏振片透射 p 偏振光并反射 s 偏振光。通过电动旋转波片，可在不改变其他光束参数的情况下，连续调节 s 偏振与 p 偏振光束的强度比。衰减水平可由软件在 0.1 - 97% 范围内控制。
该设备结合了特有的机械设计，确保了性能的高重复性和高稳定性。衰减器的所有光学元件均具有高激光损伤阈值（LIDT）涂层 (>10 J/cm² at 10 ns, 1064 nm)，即使在与高功率激光器配合用于工业应用时，也能提供稳定可靠的性能。
标准紧凑型电动衰减器设计用于最常见的激光波长：1064 nm、1020-1040 nm、780-820 nm、532 nm、510-520 nm、390-410 nm、355 nm 和 343 nm。也可为其他激光波长定制衰减器。
二次 s 偏振激光束可从激光功率衰减器单元导出至外部光阱，或用于特定应用。标准紧凑型外部光阱作为可选配件随该衰减器一起提供，适用于平均功率高达 6 W 的激光器。该光阱可吸收衰减器中的二次 s 偏振光束，避免设备外壳内出现任何热效应或应力。
标准套件包括：
- 电动激光功率衰减器
- 控制器
- 软件
- 电源（DC 12 V）
- USB 电缆（1.5 m）
可选附加配件：
技术规格
- 可附加光阱 <6 W，带保护涂层窗口
- 独立式光阱 <30 W
- RS232 电缆：1.8 m、5 m、10 m、15 m
- DIN 35 导轨适配器
光学规格
| 参数 | 规格 |
|---|---|
| 输入通光孔径 | ø18 mm |
| 输出通光孔径 | ø18 mm |
| 功率衰减范围 | <0.1 % to >98 % |
| 激光诱导损伤阈值（LIDT）镀膜 | >10 J / cm2, 10 ns @ 1064 nm |
| 关到开时间 | < 0.2 sec |
| 分辨率 | 175,542 µsteps in full rotation (0.002 deg, 7.2 arcsec, 0.035 mrad) |
| 精度 / (10,000 次位置运动后重复性，无需回零) | ±10 µsteps / (±0.02 deg, less than ±0.035 %) |
| 电机 | 2 phase stepper motor, 200 steps with 256 µstepping |
机械规格
| 参数 | 规格 |
|---|---|
| 长度 | 76 mm |
| 宽度 | 36 mm |
| 高度 | 58 mm |
工作条件
| 参数 | 规格 |
|---|---|
| 工作温度 | 10 °C to 40 °C |
| 存储温度 | -15 °C to 50 °C |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 990-0075-1064M | 紧凑型电动激光功率衰减器，for operation at 1064 nm, LIDT 10 J/cm², 10 ns, 50 Hz@1064 nm | 描述=for operation at 1064 nm, LIDT 10 J/cm², 10 ns, 50 Hz @ 1064 nm; 备注=配件 |
| 990-0075-266M | 紧凑型电动激光功率衰减器，for operation at 266 nm, LIDT 2 J/cm², 10 ns, 50 Hz@266 nm | 描述=for operation at 266 nm, LIDT 2 J/cm², 10 ns, 50 Hz @ 266 nm; 备注=配件 |
| 990-0075-343M | 紧凑型电动激光功率衰减器，for operation at 343 nm, LIDT 3 J/cm², 10 ns, 50 Hz@343 nm | 描述=for operation at 343 nm, LIDT 3 J/cm², 10 ns, 50 Hz @ 343 nm; 备注=配件 |
| 990-0075-355M | 紧凑型电动激光功率衰减器，for operation at 355 nm, LIDT 3 J/cm², 10 ns, 50 Hz@355 nm | 描述=for operation at 355 nm, LIDT 3 J/cm², 10 ns, 50 Hz @ 355 nm; 备注=配件 |
| 990-0075-532M | 紧凑型电动激光功率衰减器，for operation at 532 nm, LIDT 5 J/cm², 10 ns, 50 Hz@532 nm | 描述=for operation at 532 nm, LIDT 5 J/cm², 10 ns, 50 Hz @ 532 nm; 备注=配件 |
| 990-0075C1 | 紧凑型电动激光功率衰减器，RS232 Cable, 1.8 m | 描述=RS232 Cable, 1.8 m |
| 990-0075C5 | 紧凑型电动激光功率衰减器，RS232 Cable, 5 m | 描述=RS232 Cable, 5 m |
