TRA 紧凑型电动促动器
- 产品详情
TRA 紧凑型电动促动器
TRA 促动器是 Newport 用于一般 OEM 和研究应用的较低成本解决方案。它们结合了出色的节省空间的设计，可与各种手动平移台、反射镜调整架和 OEM 应用配合使用。
Ø低成本步进和直流伺服促动器
Ø轻巧紧凑的串联设计
Ø真空兼容步进电机版本
Ø替换具有类似外形尺寸的手动千分尺驱动器
Ø集成的光学限位开关可防止组件和电机损坏
Ø硬图层钢制促动器球头
产品型号
对比 | 型号 |
| TRA12CC电动促动器，微型，12mm行程，直流伺服电机 |
| TRA12PPD电动促动器，微型，12mm行程，步进电机，25 针 D-Sub |
| TRA12PPV6电动促动器，微型，12mm行程，真空兼容 |
| TRA25CC电动促动器，微型，25mm行程，直流伺服电机 |
| TRA25PPD电动促动器，微型，25mm行程，步进电机，25 针 D-Sub |
| TRA25PPV6电动促动器，微型，25mm行程，真空兼容 |
| TRA6CC电动促动器，微型，6mm行程，直流伺服电机 |
| TRA6PPD电动促动器，微型，6mm行程，步进电机，25 针 D-Sub |
| TRA6PPV6电动促动器，微型，6mm行程，真空兼容 |
注释: 提供CONEX控制器版本。
产品规格
型号 |
|
|
|
行程范围 | 12 mm | 25 mm | 6 mm |
推动力 | 60 N | 60 N | 60 N |
较小位移增量 | 0.20 µm | 0.20 µm | 0.20 µm |
较大速度 | 0.4 mm/s | 0.4 mm/s | 0.4 mm/s |
精度，典型值 | ±2.2 µm | ±2.5 µm | ±1.5 µm |
精度，保证值 | ±4.0 µm | ±5.0 µm | ±3.0 µm |
双向重复精度，保证值 | ±1.25 µm | ±1.25 µm | ±1.25 µm |
单向重复精度，保证值 | ±0.50 µm | ±0.5 µm | ±0.50 µm |
减速轮 | 1:256 | 1:256 | 1:256 |
原点 | Optical, at lower limit | Optical, at lower limit | Optical, at lower limit |
原点重复精度 | ±2 µm | ±2 µm | ±2 µm |
编码器分辨率 | 0.030517578 µm | 0.030517578 µm | 0.030517578 µm |
限位开关 | Optical switches, both ends | Optical switches, both ends | Optical switches, both ends |
电缆长度 | 3 m | 3 m | 3 m |
端口 | DB25 - Male | DB25 - Male | DB25 - Male |
重量 | 0.25 kg | 0.28 kg | 0.23 kg |
MTBF | 10000 h (25N load, 10% duty cycle) | 10000 h (25N load, 10% duty cycle) | 10000 h (25N load, 10% duty cycle) |
RoHS | |||
型号 |
|
|
|
行程范围 | 12 mm | 25 mm | 6 mm |
推动力 | 60 N | 60 N | 60 N |
较小位移增量 | 0.10 µm | 0.10 µm | 0.10 µm |
较大速度 | 0.4 mm/s | 0.4 mm/s | 0.4 mm/s |
精度，典型值 | ±2.2 µm | ±2.5 µm | ±1.5 µm |
精度，保证值 | ±4.0 µm | ±5.0 µm | ±3.0 µm |
双向重复精度，保证值 | ±1.25 µm | ±1.25 µm | ±1.25 µm |
单向重复精度，保证值 | ±0.50 µm | ±0.5 µm | ±0.50 µm |
驱动螺距 | 0.5 mm | 0.5 mm | 0.5 mm |
减速轮 | 1:256 | 1:256 | 1:256 |
原点 | Optical, at lower limit | Optical, at lower limit | Optical, at lower limit |
原点重复精度 | ±2 µm | ±2 µm | ±2 µm |
限位开关 | Optical switches, both ends | Optical switches, both ends | Optical switches, both ends |
电缆长度 | 3 m | 3 m | 3 m |
端口类型 | DB25 - Male | DB25 - Male | |
功耗 | 5 W | 5 W | 5 W |
重量 | 0.25 kg | 0.28 kg | 0.23 kg |
MTBF | 10000 h (25N load, 10% duty cycle) | 10000 h (25N load, 10% duty cycle) | 10000 h (25N load, 10% duty cycle) |
RoHS |
注释:
也可提供真空兼容版本TRA-PPV6。
1.对于TRA-PPV6版本，较大速度降低到0.2毫米/秒。
兼容的运动控制器
模型 | 较大耗电量 | 兼容XPS-RL 驱动模块 | 兼容XPS-D驱动模块 | ESP301兼容性 | SMC100兼容性 | |
| TRA6CC | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100CC |
| TRA6PPD | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
| TRA6PPV6 | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
| TRA12CC | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100CC |
| TRA12PPD | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
| TRA12PPV6 | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
| TRA25CC | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100CC |
| TRA25PPD | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
| TRA25PPV6 | 10 W | XPS-DRV01 | XPS-DRV11 | Yes | SMC100PP |
注释:
1.需要XPS-RL运动控制器。
2.需要XPS-D运动控制器。
特征

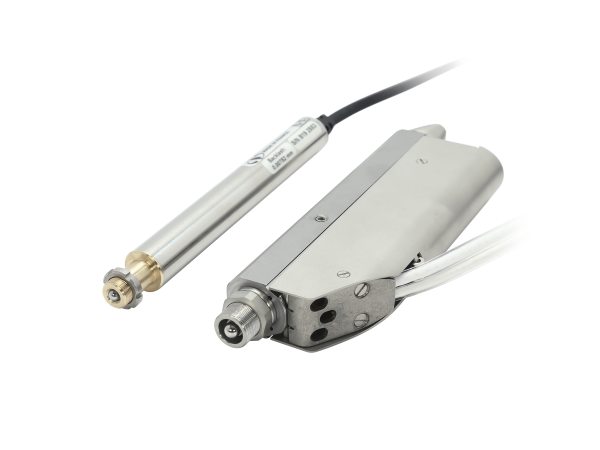

紧凑的 15 mm 直径嵌入式设计 | |

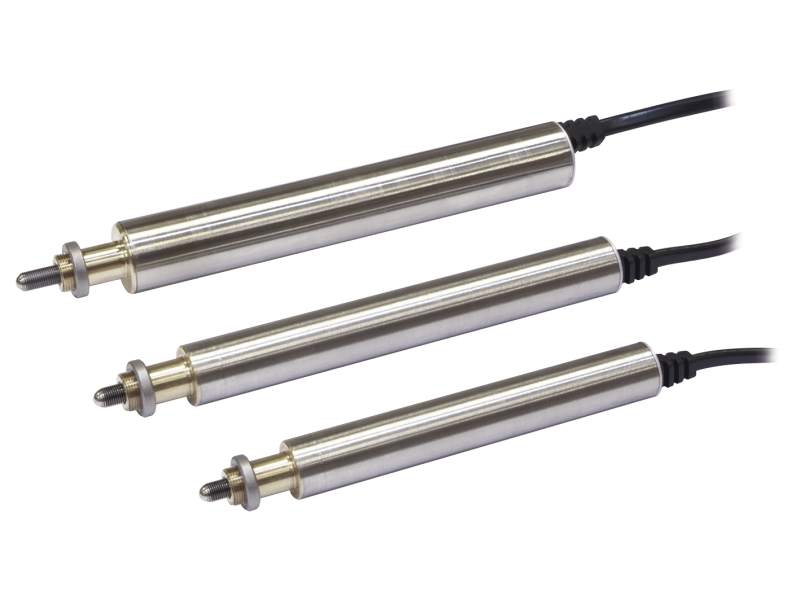

| TRA6 和 TRA12 型号在直径 15 mm 的较薄外壳中提供 6 mm 或 12 mm 的行程。 TRA25 在略大的 18 mm 外壳中提供 25 mm 行程。 纤薄设计较大限度地减少了将手动位移台或 光学固定座升级为电动解决方案时所使用的空间。 |
替换手动位移台上的测微计驱动器 | |

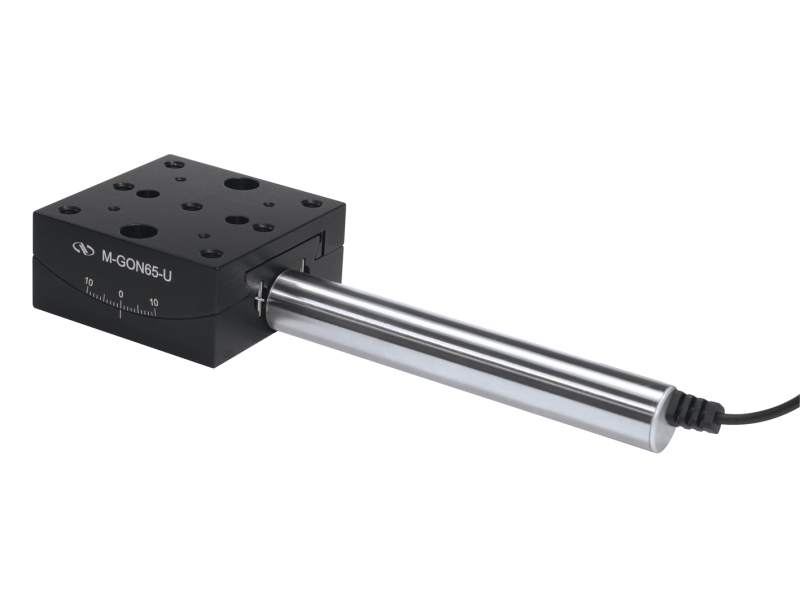

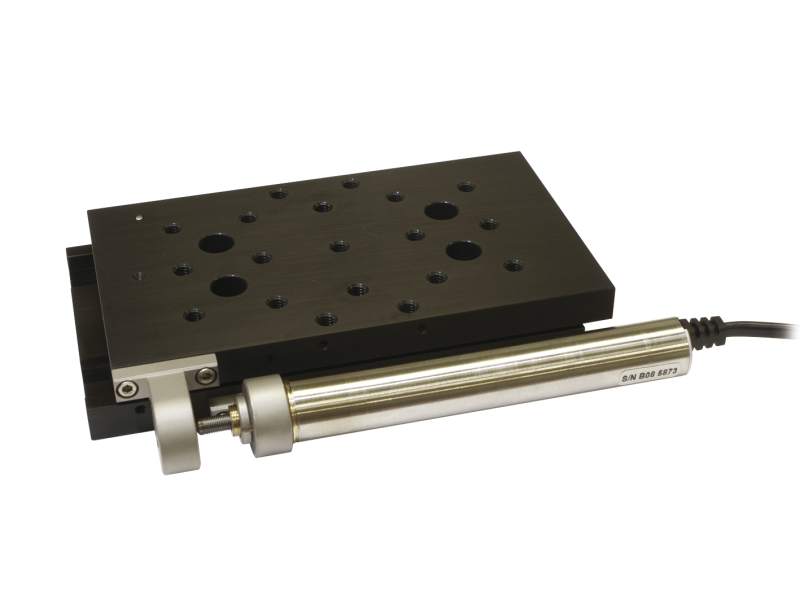

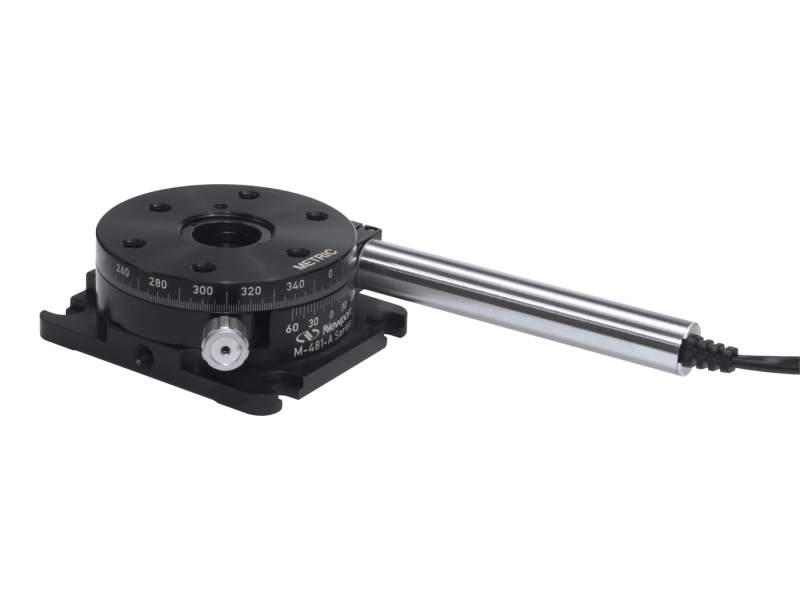

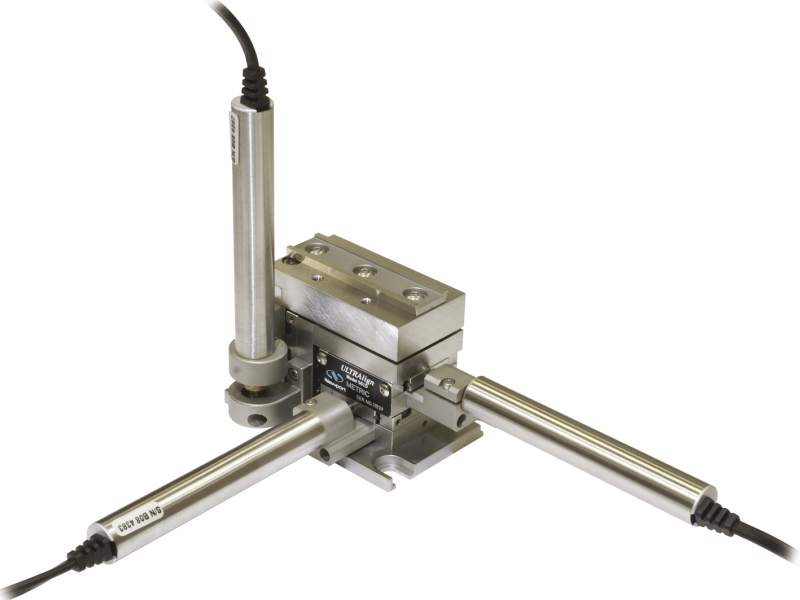

TRA 促动器提供与测微计驱动器类似的形状系数，从而可使用它们轻松升级手动位移台。 TRA6 型号提供 6 mm 的行程，是实现 561 系列线性位移台、 481 和 RS65 旋转位移台电动化的推荐选择。 TRA12 型号提供 12 mm 的行程，且与 Ultima 和 Suprema 反射镜调节架、 ULTRAlign、460A 系列线性位移台兼容。 TRA6 和 TRA12 与其他 Newport 机械产品以机械方式兼容，这些产品的性能可能有限。 有关详细信息，请参阅“位移台和促动器的选择指南”。 TRA25 在稍大的封装中提供 25 mm 行程，是实现更长行程设备电动化的推荐选择。 |
|

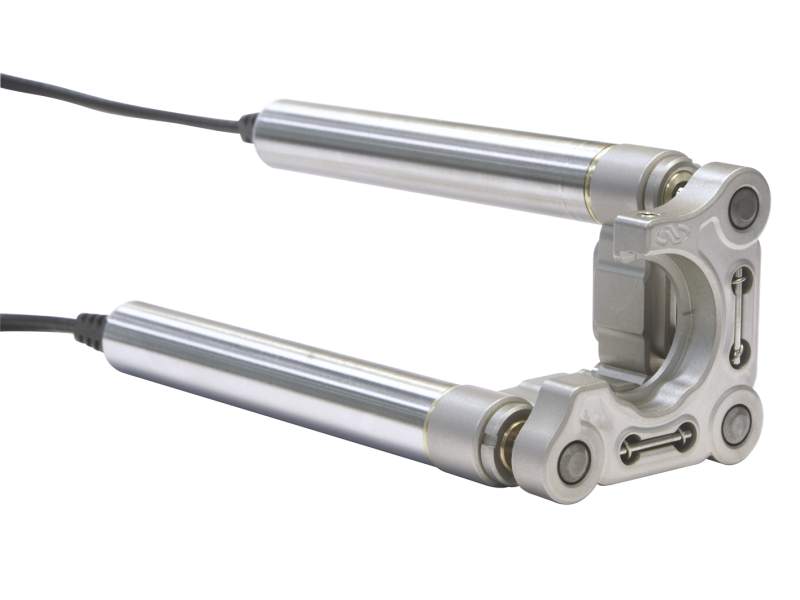

真空兼容的电动反射镜调节架 | |
| 真空兼容的 TRA 系列促动器可用于将 Newport 的 真空兼容反射镜调节架升级为自动真空兼容版本。 |

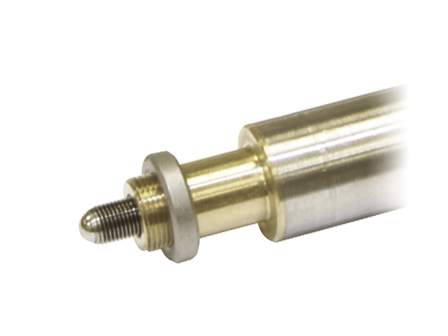

硬涂层促动器球头 | |
与使用普通钢制球头的其他设计相比， TRA 促动器还具有可使接触表面磨损降至较低的硬涂层钢制球头。 |
|

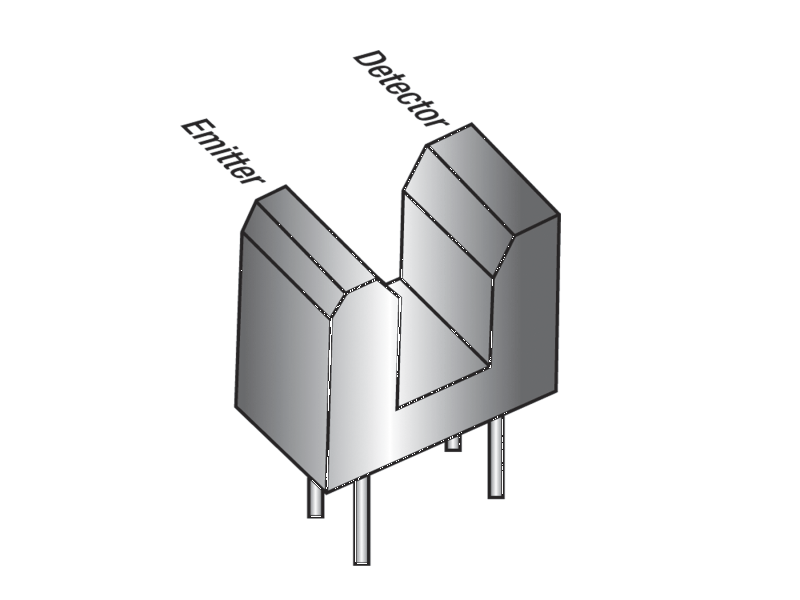

集成光学限位开关 | |
| 所有 TRA 促动器都包括集成的光学限位开关。 这些高度可靠的开关不仅保护设备免受过度行程带来的损坏， 而且还提供可重复参考/归位的方法（例如在停止运转之后）。 |

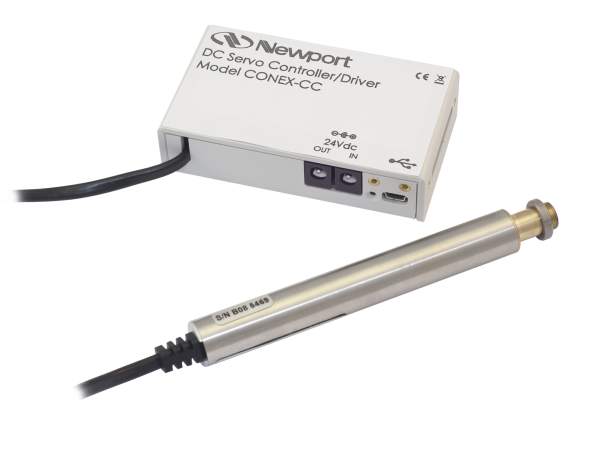

CONEX控制器版本 | |
纽波特还提供带有集成CONEX运动控制器的直流伺服电机线性执行器版本。 对于开箱即用的控制，CONEX控制器已预先配置并随TRA-CC执行器一起提供。 |
全不锈钢结构 |
配件
兼容控制器和驱动器设备
对比 | 描述 |
| XPS-D8通用运动控制器，高性能，8 轴，以太网 |
| XPS-DRV11运动控制卡，通用，步进，DC，线性电机 |
| XPS-DRV01PWM 驱动模块，直流和步进电机 |
| ESP301-3G运动控制器/驱动器，ESP301，3 轴，GPIB，USB，RS232 |
| SMC100CC运动控制器，单轴直流电机 |
| SMC100PP运动控制器，单轴步进电机 |
集成CONEX的TRA促动器
对比 | 描述 |
| CONEX-TRA25CC线性促动器，DC伺服，25毫米行程，TRA25CC和CONEX-CC 控制器 |
| CONEX-TRA12CC线性促动器，DC伺服，12毫米行程，TRA12CC和CONEX-CC 控制器 |
| CONEX-TRA6CC线性促动器，DC伺服，6毫米行程，TRA6CC和CONEX-CC 控制器 |
光机械适配器
对比 | 描述 |
| ADAPT-TRA促动器适配器，TRA6 和 TRA12，光机组件 |
| ADAPT-TRA25促动器适配器，TRA25，光机组件 |
注释:
纽波特的电动执行器也可以直接连接到许多手动定位产品和安装座
