AJS 高精度调节螺钉

  • 产品详情

AJS 高精度调节螺钉

AJS 系列微调螺钉具有精密的滚压螺纹或切削螺纹，并采用润滑处理，可实现异常平滑的调节以及比标准测微计更高的灵敏度。产品具有亚微米灵敏度，是无需位置读数的测微计的经济型替代方案。

Ø达到 254 TPI 的超细螺距

Ø亚微米级灵敏度

Ø获得无影响端锁

Ø符合工业标准的安装接口

Ø带有集成六角孔旋钮，可提高灵敏度

产品型号

对比

型号

行程范围

调节螺纹

驱动方式

轴向负载

锁定

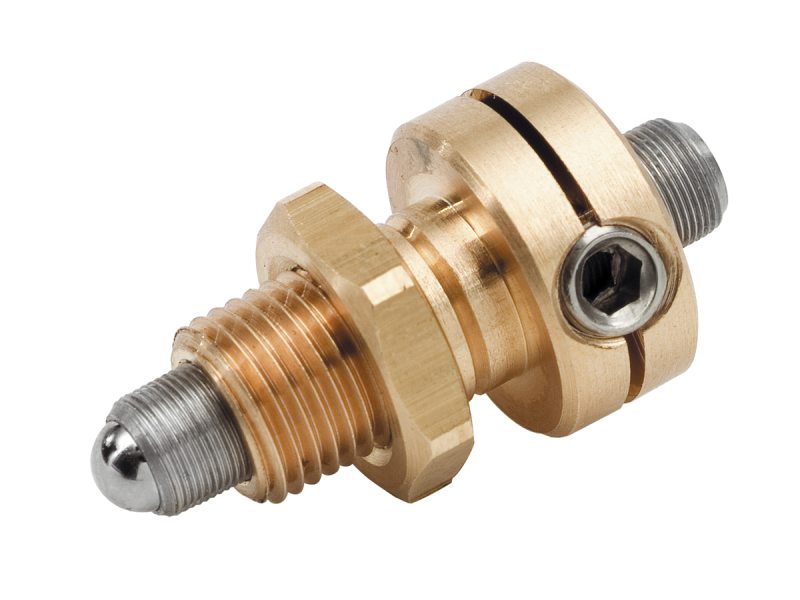

AJS8-100-02H

6.4 mm

8-100

Hex

45 N

Side Lock

AJS100-02H

6.4 mm

1/4-100

Hex

90 N

End Lock

AJS127-02H

6.4 mm

1/4-127

Hex

90 N

End Lock

AJS20-0.5

12.7 mm

1/4-20

Knob

90 N

Side Lock

AJS8-100-0.5

12.7 mm

8-100

Knob

45 N

Side Lock

AJS8-100-0.5H

12.7 mm

8-100

Hex

45 N

Side Lock

AJS100-0.5

12.7 mm

1/4-100

Knob

90 N

Side Lock

AJS100-0.5-PK

12.7 mm

1/4-100

Knob

90 N

Side Lock

AJS100-0.5K

12.7 mm

1/4-100

Knob

90 N

Side Lock

AJS100-0.5K-NL

12.7 mm

1/4-100

Knob

90 N

No Lock

AJS100-0.5H

12.7 mm

1/4-100

Hex

90 N

End Lock

AJS100-0.5H-NL

12.7 mm

1/4-100

Hex

90 N

No Lock

AJS127-0.5

12.7 mm

1/4-127

Knob

90 N

Side Lock

AJS127-0.5K

12.7 mm

1/4-127

Knob

90 N

Side Lock

AJS127-0.5H

12.7 mm

1/4-127

Hex

90 N

End Lock

AJS170-0.5K-NL

12.7 mm

1/4-170

Knob

90 N

No Lock

AJS170-0.5K-NL-PK

12.7 mm

1/4-170

Knob

90 N

No Lock

AJS170-0.5H-NL

12.7 mm

1/4-170

Hex

90 N

No Lock

AJS170-0.5H-NL-PK

12.7 mm

1/4-170

Hex

90 N

No Lock

AJS254-0.5K-NL

12.7 mm

1/4-254

Knob

90 N

No Lock

AJS254-0.5K-NL-6

12.7 mm

1/4-254

Knob

90 N

No Lock

AJS254-0.5H-NL-6

12.7 mm

1/4-254

Hex

90 N

No Lock

AJS254-0.5H-NL

12.7 mm

1/4-254

Hex

90 N

No Lock

AJS20-1

25.4 mm

1/4-20

Knob

90 N

Side Lock

AJS8-100-1

25.4 mm

8-100

Knob

45 N

Side Lock

AJS100-1

25.4 mm

1/4-100

Knob

90 N

Side Lock

AJS100-1-PK

25.4 mm

1/4-100

Knob

90 N

Side Lock

AJS100-1H

25.4 mm

1/4-100

Hex

90 N

End Lock

AJS20-2

50.8 mm

1/4-20

Knob

90 N

Side Lock

AJS100-2

50.8 mm

1/4-100

Knob

90 N

Side Lock

特征

每个应用程序的 TPI


TPI 代表每英寸螺纹数，Newport 的 AJS 螺钉有 5 种不同的螺距，以满足每个应用的灵敏度要求。

更高的 TPI 提供了更短的螺距，对调节螺钉的 1° 旋转具有更高的灵敏度。

高精度 254、170、127、100 或 20 TPI，轧制不锈钢螺纹与夹头和专用润滑剂配合，实现无阻力运动。

无漂移锁定功能

我们螺丝锁紧功能通过简单地拧紧定位螺丝来确保调节螺丝不会转动。

锁定或松开螺距锁（现在是标准的）不会影响螺钉位置。

带旋钮的版本在侧面有锁紧螺丝，而六角版本的锁紧螺丝位于调节螺丝旁边的端部。

一个扳手可用于调节和锁定。无锁定，12.7 mm 行程版本也可用于光学调节架中。

更快的对准时间

高 TPI 调节器具有清晰的灵敏度和校准时间优势。

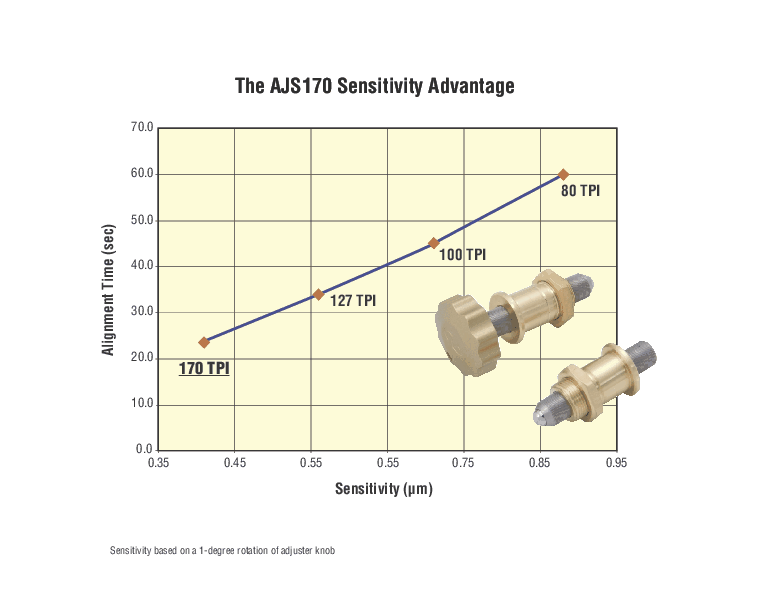

该图显示了具有 TPI 为 80、100、127 和 170

的调节螺钉的 Ultima 反射镜安装座校准时间测试的结果。

选择您需要的灵敏度

170 TPI AJS 调节螺钉与传统调节螺钉相比，

灵敏度显着提高。现在可以使用 254 TPI 版本。

尺寸适合调节架和平移台

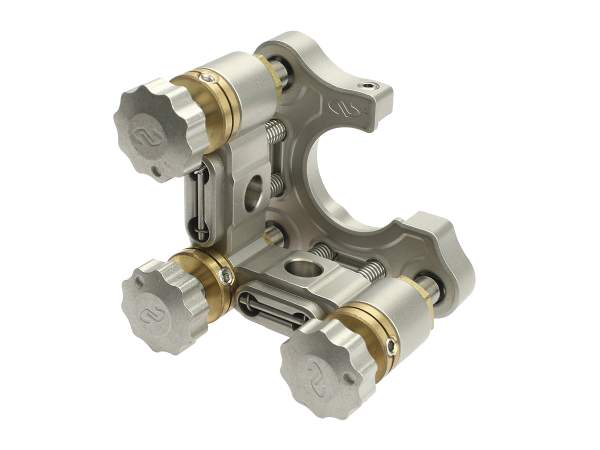

Newport 的 AJS 调节螺钉具有 9.5 mm 工业标准安装柄，

允许它们用于大多数可使用测微头的光学安装座和线性平移台。

可选调节旋钮

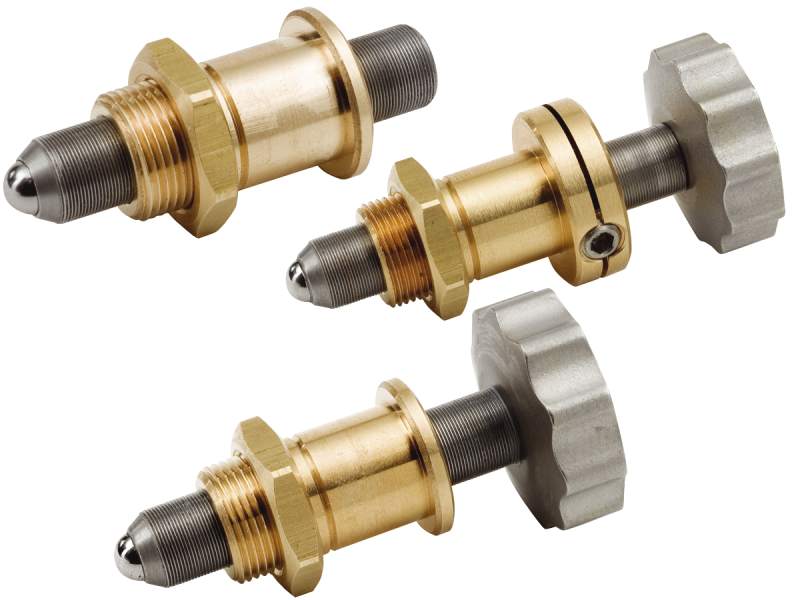

AJS 调节螺钉提供有旋钮或六角调节。

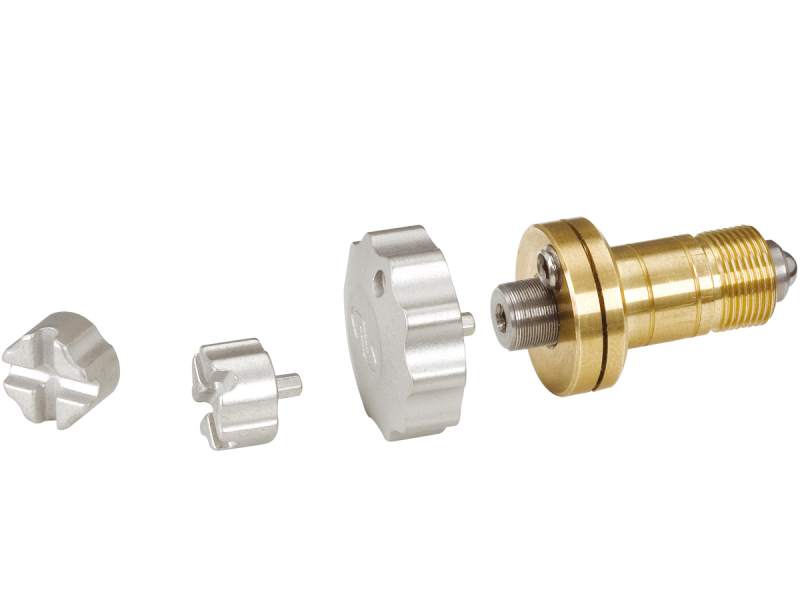

KD.37 和 KD.75 不锈钢旋钮可作为配件用于六角调节型。

旋钮具有一个完整的六角孔，用于更灵敏地调整。

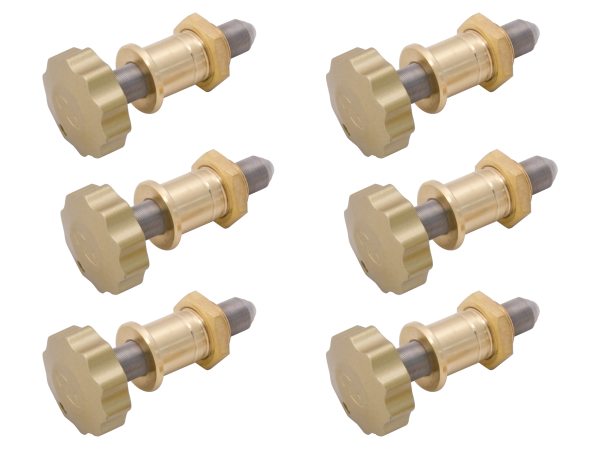

节约成本的包装

AJS 调节螺钉提供节约成本的包装（每包 6 个），

以方便升级 Ultima 和 Suprema 反射镜安装座。

配件

不锈钢调节旋钮

这些旋钮设计用于可六角调节的AJS系列螺丝

对比

描述

KD.37小号调节旋钮，2.0毫米内六角扳手，银制

KD.75大号调节旋钮，2.0毫米内六角扳手，银制
