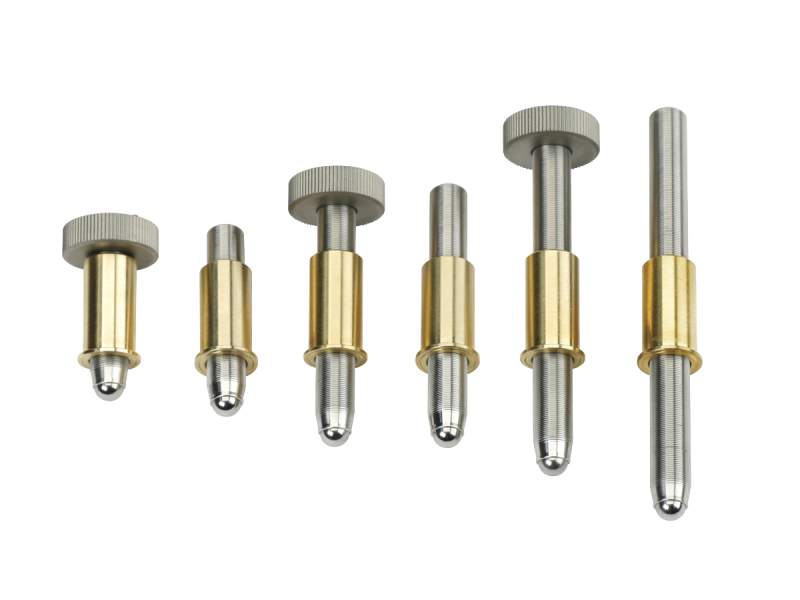

螺纹匹配调节螺丝
这些调节螺丝的螺丝和衬套螺纹匹配能提供更加紧密的配合、更平滑的调整和超凡的长期稳定性。
Ø尺寸匹配的螺丝和衬套
Ø专有的装配工艺，以实现出色的长期稳定性
Ø80 或 100 TPI 螺距
产品型号
对比 | 型号 | 行程范围 | 调节螺纹 | 驱动方式 | 轴向负载 | 锁定 |
| 9311 | 6.9 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9311-K | 6.9 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9312 | 9.6 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9312-K | 9.6 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9366 | 9.6 mm | 1/4-100 | Knob | 90 N | Side Lock |
| 9376 | 9.6 mm | 1/4-100 | Knob | 90 N | No Lock |
| 9376-K | 9.6 mm | 1/4-100 | Hex | 90 N | No Lock |
| 9301 | 12.7 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9301-K | 12.7 mm | 1/4-80 | Hex | 90 N | Side Lock |
| 9313 | 12.7 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9313-K | 12.7 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9321 | 12.7 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9367 | 12.7 mm | 1/4-100 | Knob | 90 N | Side Lock |
| 9377 | 12.7 mm | 1/4-100 | Knob | 90 N | No Lock |
| 9377-K | 12.7 mm | 1/4-100 | Hex | 90 N | No Lock |
| 9304 | 19.1 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9304-K | 19.1 mm | 1/4-80 | Hex | 90 N | Side Lock |
| 9317 | 19.1 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9317-K | 19.1 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9368 | 19.1 mm | 1/4-100 | Knob | 90 N | Side Lock |
| 9378 | 19.1 mm | 1/4-100 | Knob | 90 N | No Lock |
| 9378-K | 19.1 mm | 1/4-100 | Hex | 90 N | No Lock |
| 9302 | 25.4 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9302-K | 25.4 mm | 1/4-80 | Hex | 90 N | Side Lock |
| 9314 | 25.4 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9314-K | 25.4 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9369 | 25.4 mm | 1/4-100 | Knob | 90 N | Side Lock |
| 9379 | 25.4 mm | 1/4-100 | Knob | 90 N | No Lock |
| 9379-K | 25.4 mm | 1/4-100 | Hex | 90 N | No Lock |
| 9305 | 38.1 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9305-K | 38.1 mm | 1/4-80 | Hex | 90 N | Side Lock |
| 9318 | 38.1 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9318-K | 38.1 mm | 1/4-80 | Hex | 90 N | No Lock |
| 9303 | 50.8 mm | 1/4-80 | Knob | 90 N | Side Lock |
| 9303-K | 50.8 mm | 1/4-80 | Hex | 90 N | Side Lock |
| 9316 | 50.8 mm | 1/4-80 | Knob | 90 N | No Lock |
| 9316-K | 50.8 mm | 1/4-80 | Hex | 90 N | No Lock |
特征
安装螺纹匹配的调节螺丝和螺母
New Focus 精密螺母可方便地安装在您的设备中。当将螺母安装在滑动配合孔中时，建议使用粘合剂。不要压装螺母，否则它可能会扭曲。安装螺母时，使得轴向力被安装法兰吸收是非常重要的。粘合剂不应承载轴向力。我们建议使用 Loctite® 产品 609 厌氧固定粘合剂。重要的是，两个表面全不含用于粘合剂的适当固化的润滑脂。
实现长期稳定性的创新制造工艺
使用专有的组装工艺实现出色的定位和热性能。该组装工艺使用严格公差的子组件和理想的润滑量。对少量的润滑进行优化以减轻由润滑剂迁移引起的滞后和长期蠕变的影响。
锁定和非锁定版本
螺纹匹配调节螺丝有锁定和非锁定两种版本。使用锁定版本以防止不要的调整，当需要更紧凑的螺丝时，请使用非锁定版本。
配件
旋钮
对比 | 描述 |
| 9361调节旋钮套件，3毫米内六角扳手，3个一组 |
