精密单模光纤耦合器
我们的 F-1015 精密单模光纤耦合器实现了 0.1 μm 的光束定位分辨率，用于将激光从自由空间和二极管激光器耦合到单模光纤的纤芯中。激光器的输入光圈更容易对准转向透镜和安装光纤。
Ø单模耦合效率接近理论较大值
Ø转向透镜的分辨率可达 0.1 微米
Ø该版本适用于自由空间和二极管激光器
产品型号
对比 | 型号 |
| F-1015单模光纤耦合器，M-20用于自由空间激光器 |
| F-1015LD单模光纤耦合器，F-LA22用于激光二极管 |
特征
自由空间激光耦合 | |

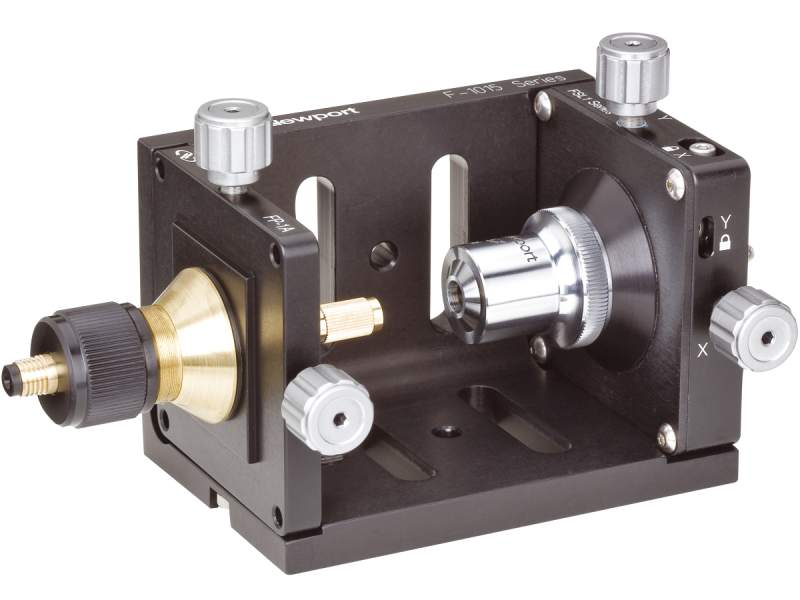

| 我们的 F-1015 精密单模光纤耦合器用于将可见光、 自由空间激光耦合在单模光纤的纤芯中，具有 0.1 µ |
二极管激光耦合 | |

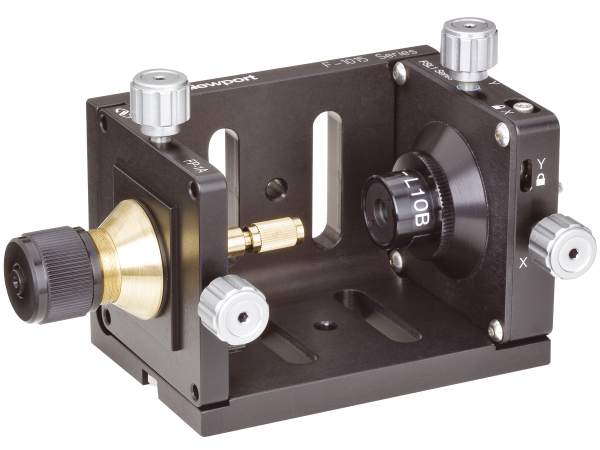

F-1015LD 精密单模光纤耦合器使用与 F-1015 型 相同的机制将激光二极管光源耦合到光纤。 F-1015LD 配有涂覆增透涂层的转向透镜， 以在 850、1300 和 1550 nm 波长处获得高透射率。 该耦合器还配有一个有效焦距为 12 mm 的 F-L10B 激光二极管物镜。 该系统较适合与 FPH-J 型四爪光纤卡盘（光纤直径 <250 µ |
|
兼容 FPH 系列裸光纤卡盘 | |
| 这些系统与光纤卡盘分开销售， 以提供与较大范围光纤直径的兼容性。 为了获得较佳性能，准直光束应入射到耦合器上 使用各种 Newport 光纤耦合光学元件均可轻松实现这一点。 FPH-J 四爪光纤卡盘具有 Teflon 衬里，为直径小于 250 μm 的光纤而设计， 而 FPH-DJ 型 Delrin 钳口卡盘可以安装直径为 300μm - 1 mm 的光纤。 FPH-S 和 FPH-S-2.5 是用于直径介于 80μm 和 200μm 之间的光纤的开槽光纤卡盘。 |
配件
裸纤维夹头
对比 | 描述 |
| FPH-DJ光纤卡盘，Delrin 钳口，300-1000 微米光纤 |
| FPH-J光纤卡盘，Teflon 衬里，250 微米和更小的光纤 |
| FPH-S光纤夹持器，80-200 微米光纤 |
| FPH-S-2.5光纤夹持器，80-200 微米光纤，扩展 |
