DL系列光延迟线直线电机直线位移台

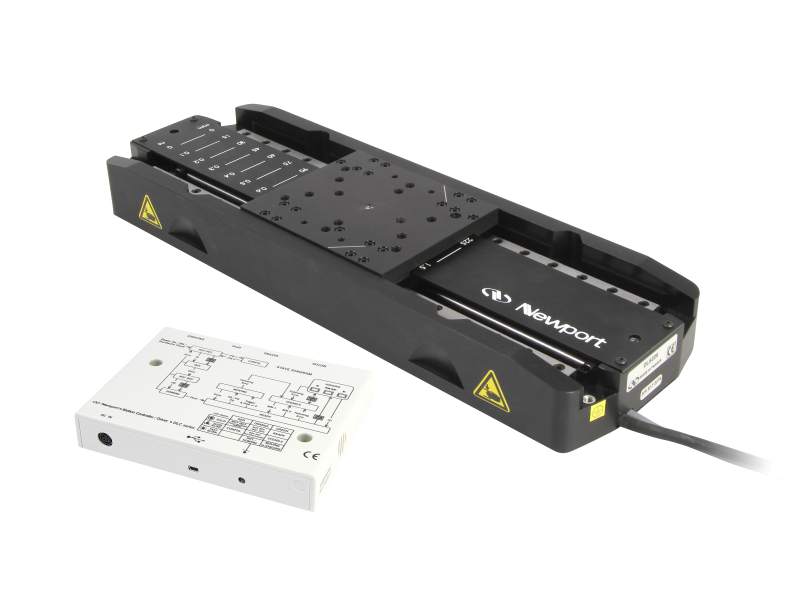

DL系列是为延迟线设计的价格合理的线性电机驱动平台。 这些阶段针对需要可重复且准确的延迟的超快光谱应用进行了优化，例如泵浦探头，干涉仪和2DIR。 DL系列位移台具有125、225和325 mm的行程，几乎涵盖了从飞秒到纳秒的所有可能的延迟。 集成的运动控制器和图形用户界面（GUI）使设置和操作变得容易。
产品型号
对比 | 型号 | 行程范围 |
| DL125延迟线位移台，包含控制器，125mm行程 | 125 mm |
| DL225延迟线位移台，包含控制器，225mm行程 | 225 mm |
| DL325延迟线位移台，包含控制器，325mm行程 | 325 mm |
产品规格
型号 |
|
|
|
行程范围 | 125 mm | 225 mm | 325 mm |
较大速度 | 500 mm/s | 500 mm/s | 500 mm/s |
较小位移增量 | 75 nm | 75 nm | 75 nm |
较大加速度 | 7,500 mm/s2 | 7,500 mm/s2 | 7,500 mm/s2 |
精度，保证值 | ±1.5 µm | ±2.0 µm | ±2.5 µm |
双向重复精度，保证值 | ±0.15 µm | ±0.15 µm | ±0.15 µm |
俯仰，典型值 | ±60 µrad | ±60 µrad | ±90 µrad |
俯仰，保证值 | ±100 µrad | ±100 µrad | ±150 µrad |
偏摆，典型值 | ±30 µrad | ±40 µrad | ±50 µrad |
偏摆，保证值 | ±60 µrad | ±90 µrad | ±120 µrad |
原点重复精度 | 0.4 µm | 0.4 µm | 0.4 µm |
电缆长度 | 3 m | 3 m | 3 m |
重量 | 2.8 kg | 3.8 kg | 4.8 kg |
MTBF | 20,000 hours | 20,000 hours | 20,000 hours |
RoHS |
特征
易于设置的超快光谱应用 | |
DL系列平移台针对要求重复和准确延迟（0.5 fs）的超快光谱学应用进行了优化。 控制器包含在平移台中，并且可以下载用户友好的GUI。 提供三种行程版本和七种光束套件。 | |
延迟线软件和GUI | |
DL控制器图形用户界面(GUI)是与平移台交互的用户友好方式。 GUI可用于启动和相对位置移动、用户定义的扫描序列、骑自行车和慢跑移动。 平移台的位置（mm）和延迟量（psec）均显示在GUI中。 该软件与Windows 7及更高版本兼容。 |
|
75 nm较小增量运动（MIM） | |
| 精密位置反馈由安装在平移台内部的线性玻璃刻度编码器提供。 编码器信号由纳米分辨率的集成运动控制器内插， 具有出色的位置灵敏度、重复性和稳定性。 |
稳定时间 | |
为了确保延迟量的位置稳定性，DL平移台的步进就位时间对于短时移动小于0.2秒。 |
|

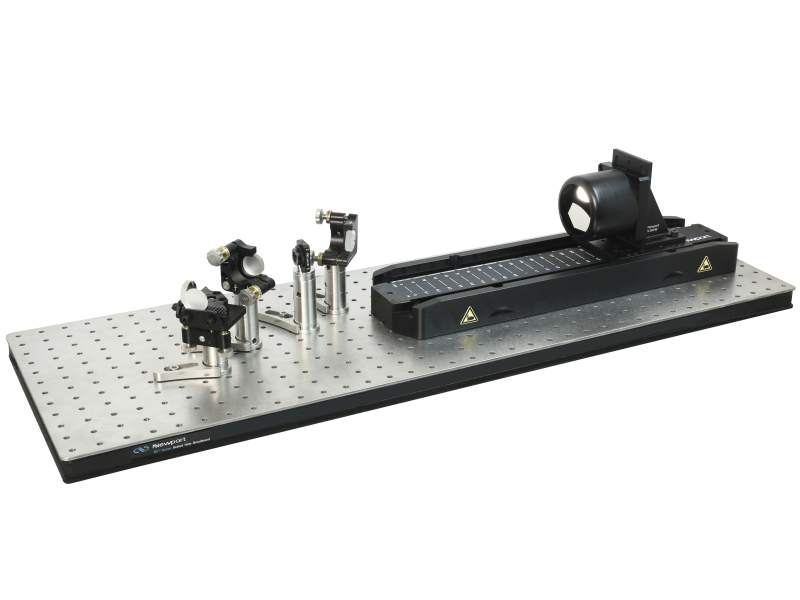

延迟线束组件 | |
| 为了便于设置，由回射器、反射镜、支架和其它光学机械部件组成 的光束套件可用于适应各种波长和延迟线配置。 |
平整度 | |
DL平移台设计为安装在标准的面包台上（平整度为0.2 mm）。 垫片可将工作台对工作台的俯仰、偏航和横滚性能的影响降至较低。 要达到规定的规格，须将平移台固定在平整度为5µm的平面上， 每个固定螺钉头下都有垫圈（安装螺钉的较大拧紧力矩:3Nm)。 |
|
夹 | |
| 夹具允许定位标准孔型不可用的平移台。建议使用的底座夹为BC-5和BC-6。 |
免费提供计量报告 | |
Newport保证按照ASME B5.57和ISO 230-2标准测量和记录的规范值。 典型性能值是保证规格的两倍。 |
|
延迟线平移台的负载特性 | |
| |
配件
电源
对比 | 描述 |
| DL-PS电源，延迟线位移台 |
延迟线光束套件
对比 | 描述 |
| DL-BKIT19-M光学延迟线套件，单程通过，9848回射器，公制 |
| DL-BKIT1U-S-M光学延迟线套件，单程通过，银UBBR回射器，公制 |
| DL-BKIT1U-UV-M光学延迟线套件，单程通过，紫外UBBR回射器，公制 |
| DL-BKIT2U-S-M光学延迟线套件，双程通过，银UBBR回射器，公制 |
| DL-BKIT2U-UV-M光学延迟线套件，双程通过，紫外UBBR回射器，公制 |
| DL-BKIT4U-S-M光学延迟线套件，四程通过，银UBBR回射器，公制 |
| DL-BKIT4U-UV-M光学延迟线套件，四程通过，紫外UBBR回射器，公制 |
