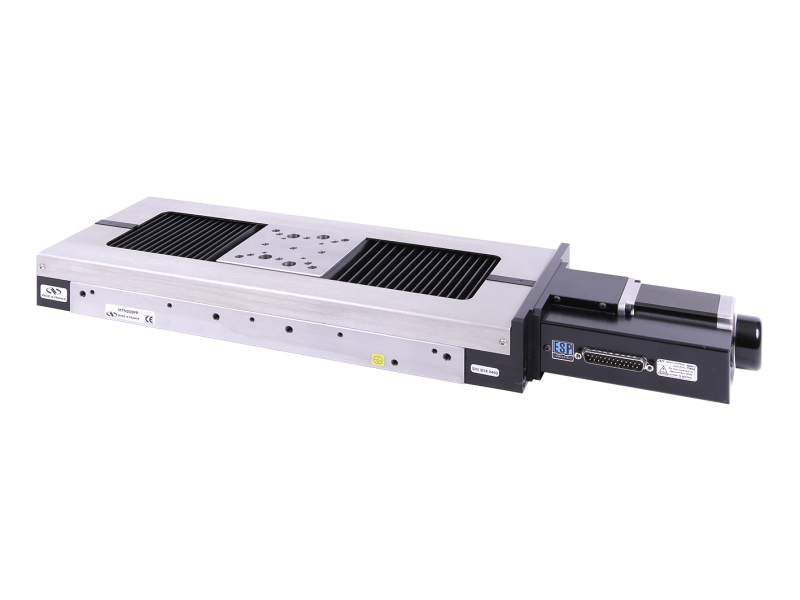

MTN系列高负载步进电机线性位移台
MTN线性位移台是全钢结构定位器，具有出色的负载能力，刚度和热稳定性。 它们设计用于需要在100毫米，200毫米或300毫米行程范围内以亚微米精度移动重载的应用。 对于要求不高的应用，步进电机是直流伺服系统的低成本替代产品。 这些阶段具有微步进功能，可提高运动的分辨率和平滑度。 开环运行，通过命令的步数和微步数达到位置。

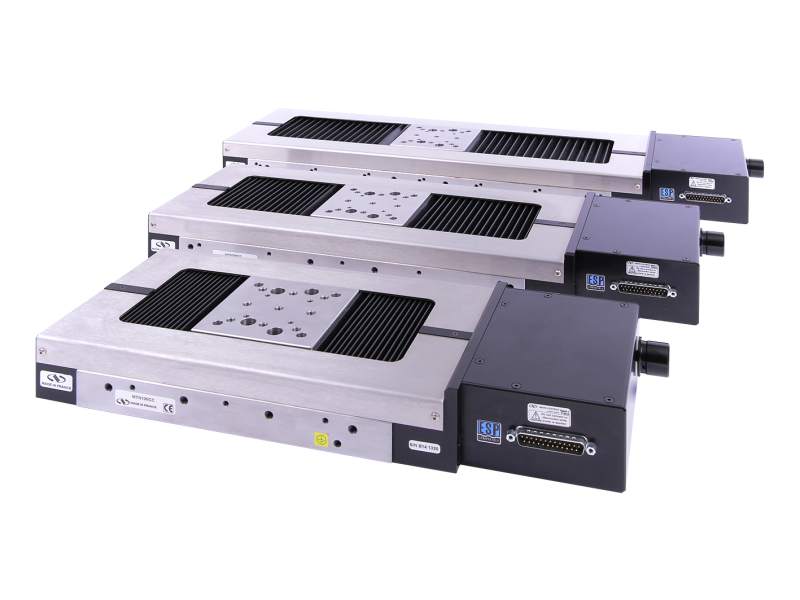

产品型号
对比 | 型号 | 行程范围 | 真空兼容性 |
| MTN100PP电动线性位移台，不锈钢，步进电机，100mm行程，M4和M6 | 100 mm | No |
| MTN100PPV6电动线性位移台，不锈钢，步进电机，100mm行程，真空，M4&M6 | 100 mm | 10-6 |
| MTN200PP电动线性位移台，不锈钢，步进电机，200mm行程，M4和M6 | 200 mm | No |
| MTN200PPV6电动线性位移台，不锈钢，步进电机，200mm行程，真空，M4&M6 | 200 mm | 10-6 |
| MTN300PP电动线性位移台，不锈钢，步进电机，300mm行程，M4和M6 | 300 mm | No |
| MTN300PPV6电动线性位移台，不锈钢，步进电机，300mm行程，真空，M4&M6 | 300 mm | 10-6 |
注释:还提供直流和直流无刷电机版本。
产品规格
型号 |
|
|
|
行程范围 | 100 mm | 200 mm | 300 mm |
较大速度 | 40 mm/s | 40 mm/s | 40 mm/s |
较小位移增量 | 100 nm | 100 nm | 100 nm |
中心负载 | 1000 N | 1000 N | 1000 N |
轴向负载 (+Cx) | 200 N | 200 N | 200 N |
逆轴向负载 (-Cx) | -21 N | -21 N | -21 N |
精度，典型值 | ±1.5 µm | ±2.0 µm | ±2.5 µm |
精度，保证值 | ±2.5 µm | ±2.5 µm | ±3.0 µm |
单向重复精度，典型值 | ±0.30 µm | ±0.50 µm | ±0.50 µm |
单向重复精度，保证值 | ±0.75 µm | ±0.75 µm | ±0.75 µm |
双向重复精度，典型值 | ±1.75 µm | ±1.75 µm | ±1.75 µm |
双向重复精度，保证值 | ±2.75 µm | ±2.75 µm | ±2.75 µm |
俯仰，典型值 | ±10 µrad | ±20 µrad | ±30 µrad |
俯仰，保证值 | ±20 µrad | ±40 µrad | ±60 µrad |
俯仰顺应性 | 6 µrad/Nm | 6 µrad/Nm | 6 µrad/Nm |
偏摆，典型值 | ±10 µrad | ±17 µrad | ±30 µrad |
偏摆，保证值 | ±17 µrad | ±35 µrad | ±53 µrad |
偏摆顺应性 | 5 µrad/Nm | 5 µrad/Nm | 5 µrad/Nm |
滚转顺应性 | 4 µrad/Nm | 4 µrad/Nm | 4 µrad/Nm |
原点重复精度 | ±5 µm | ±5 µm | ±5 µm |
电缆长度 | 3 m | 3 m | 3 m |
螺纹类型 | M4 and M6 | M4 and M6 | M4 and M6 |
重量 | 10.7 kg | 13 kg | 15.3 kg |
MTBF | 20,000 h (25% load, 10% duty cycle) | 20,000 h (25% load, 10% duty cycle) | 20,000 h (25% load, 10% duty cycle) |
RoHS |
注释:
也提供真空兼容版本MTN-PPV6。
1.对于MTN-PPV6版本，较大速度降低到20毫米/秒。
2.对于MTN-PPV6版本，轴向负载能力降低到100N。
特征
全钢主体 | |
| 全钢结构具有很高的刚度和热稳定性。 由于整体由钢制成，因此消除了双金属弯曲效应和误差。 在全钢线性平移台中，MTN 具有 100 kg 的较高载重能力。 |
经济型微米步进电机 | |
对于要求不高的应用，步进电机可能是比直流电机更经济的解决方案。 步进电机使用磁吸和排斥的基本原理进行操作， 将数字脉冲转换为机械轴的旋转。为了提高运动的分辨率和平滑度， MTN-PP和MTN-PPV6具有微步进功能， 这是一种将运动的完整步分为多个局部步长的电子方法。 |

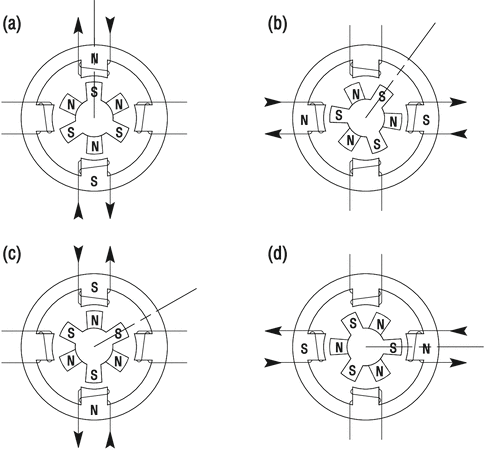

微步进电机基本工作原理 |
真空兼容版本 | |

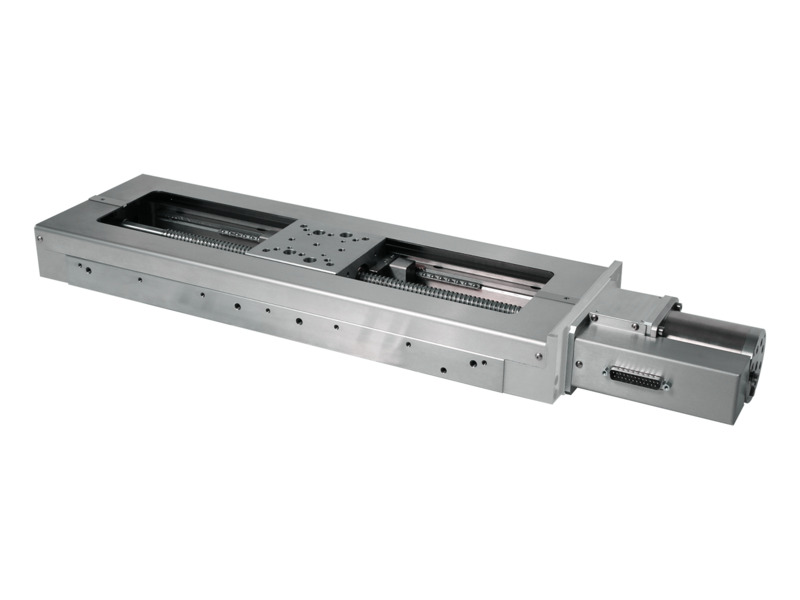

| MTN-PPV6是MTN步进电机平台的真空兼容版本。 它们可以在低至10-6hPa的真空环境中使用。 其性能与相应的MTN-PP步进电机平台相同， 不同之处在于其较大速度为20 mm/sec，对中负载能力为100 N。 |
金刚石校正导螺杆和精密研磨螺母 | |

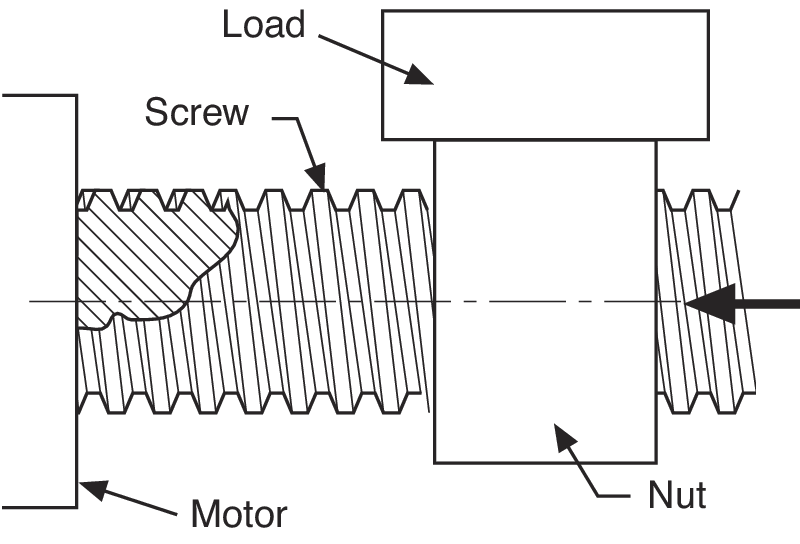

金刚石校正导螺杆确保高稳定性和高垂直载重能力。 不可反向螺丝可防止垂直应用中产生任何漂移。 螺母包括消隙预装和复杂的去耦系统， 可防止导螺杆偏心误差（偏心误差不利于可重复性）。 |
|
非移动滚珠轴承罩设计 | |
非移动滚珠轴承罩设计消除了轴承罩漂移，增强了可靠性。 | |
多轴位移台堆栈和工作台安装 | |

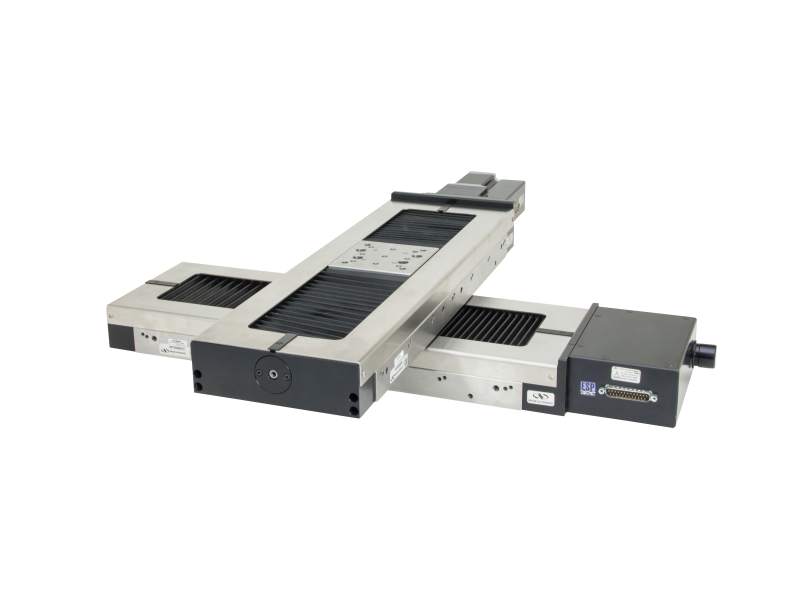

| 对于MTN平台的XY配置，请使用M-CAP-M61从动螺钉。 同样的螺钉也可以用于通过滑架上的通孔将MTN平台直接螺栓连接到定制安装表面。 要将MTN平台安装到光学平台上，请使用MTN-BP底板。 |
免费提供计量报告 | |
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。 典型性能值比可保证值高出两倍。 |
|
MTN平移台负载特性 | |
| |
兼容控制器
这些步进电机驱动级的兼容运动控制器如下所示：
•XPS-RLD运动控制器（2轴或4轴）：需要XPS-DRV11驱动器模块。
•XPS-D运动控制器（2轴，4轴，6轴或8轴）：需要XPS-DRV11驱动器模块。
•ESP302和ESP301运动控制器：即插即用与所有ESP302和ESP301运动控制器兼容。
