UTS 中行程钢线性位移台

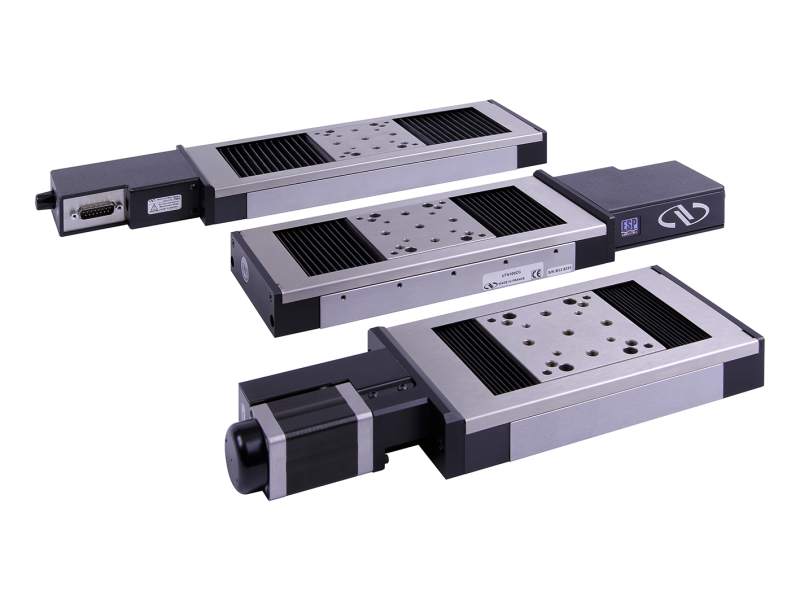

UTS 系列电动线性位移台提供 50-150 mm 的中行程范围，采用全钢结构，具有出色的刚度和热稳定性。
Ø全钢结构可实现高刚度和高热稳定性
Ø薄型设计，较大行程达 150 mm
Ø带匹配螺母的金刚石校正的丝杠，用于高精度定位
Ø直流电机和步进电机版本
Ø兼容即插即用 ESP
Ø真空兼容版本
产品信息
对比 | 型号 | 行程范围 |
| UTS50CC电动线性位移台，钢制，50mm行程，直流电机，M4和M6 | 50 mm |
| UTS100CCUTS中行程钢制线性位移台，100mm行程，直流电机, M4 和 M6 | 100 mm |
| UTS150CC电动线性位移台，钢制，150mm行程，直流电机, M4 和 M6 | 150 mm |
注释: 提供步进电机版本。
产品规格
型号 |
|
|
|
行程范围 | 50 mm | 100 mm | 150 mm |
较大速度 | 40 mm/s | 40 mm/s | 40 mm/s |
较小位移增量 | 300 nm | 300 nm | 300 nm |
中心负载 | 200 N | 200 N | 200 N |
轴向负载 (+Cx) | 50 N | 50 N | 50 N |
逆轴向负载 (-Cx) | -10 N | -10 N | -10 N |
精度，典型值 | ±1.1 µm | ±1.5 µm | ±2.0 µm |
精度，保证值 | ±2.25 µm | ±2.75 µm | ±3.25 µm |
单向重复精度，典型值 | ±0.20 µm | ±0.30 µm | ±0.30 µm |
单向重复精度，保证值 | ±0.50 µm | ±0.5 µm | ±0.5 µm |
双向重复精度，典型值 | ±0.6 µm | ±0.8 µm | ±0.8 µm |
双向重复精度，保证值 | ±1.75 µm | ±1.75 µm | ±1.75 µm |
俯仰，典型值 | ±17 µrad | ±25 µrad | ±25 µrad |
俯仰，保证值 | ±37 µrad | ±50 µrad | ±60 µrad |
俯仰顺应性 | 15 µrad/Nm | 15 µrad/Nm | 15 µrad/Nm |
偏摆，典型值 | ±12 µrad | ±20 µrad | ±30 µrad |
偏摆，保证值 | ±25 µrad | ±35 µrad | ±45 µrad |
偏摆顺应性 | 15 µrad/Nm | 15 µrad/Nm | 15 µrad/Nm |
滚转顺应性 | 10 µrad/Nm | 10 µrad/Nm | 10 µrad/Nm |
原点重复精度 | ±0.5 µm | ±0.5 µm | ±0.5 µm |
电缆长度 | 3 m | 3 m | 3 m |
重量 | 2.8 kg | 3.2 kg | 3.7 kg |
MTBF | 20,000 h (25% load, 10% duty cycle) | 20,000 h (25% load, 10% duty cycle) | 20,000 h (25% load, 10% duty cycle) |
RoHS |
特征

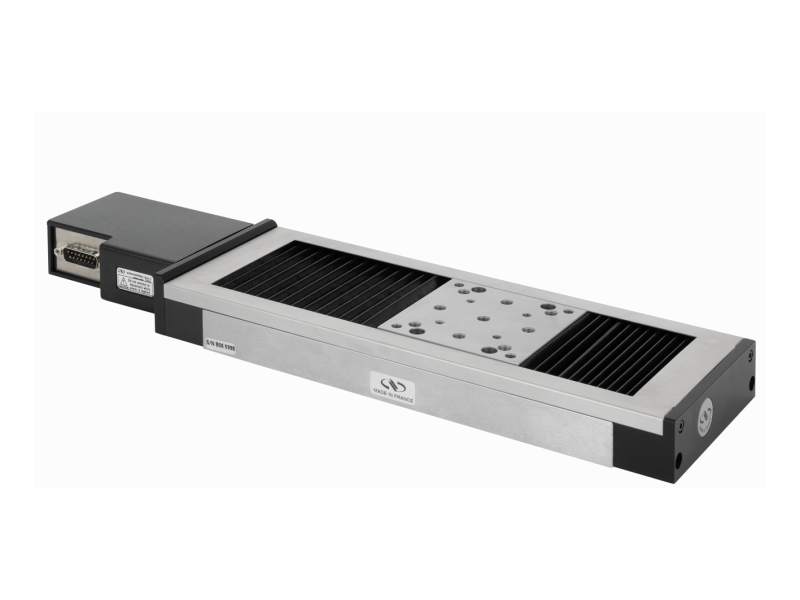

全钢结构 | |
UTS 系列线性平移台具有全钢结构和预压力的滚珠轴承滑轨。 钢的刚度几乎是铝的 3 倍，这使 UTS 平移台具有相当于常用的 ILS 系列的刚度， 而封装更紧凑且更薄。均匀的钢结构设计较大限度地减少了热应力， 并且消除了铝平移台的双金属弯曲效应。 其结果是比其他铝平移台设计具有更一致的性能。 |
|
高扭矩直流电动机 | |
| UTS-CC具有高扭矩直流电机，可实现较高动态速度控制。 电动机和导螺杆之间的减速带增加了可用的输出扭矩， 降低了伺服灵敏度，并确保所有Newport运动控制器和驱动程序。 |
高分辨率反馈 | |
UTS直流电机版本具有高分辨率20,000 cts / rev旋转编码器， 带有用于准确归位的索引脉冲，是需要准确双向定位的应用的推荐选择。 为了实现较严格的位置控制，旋转编码器直接安装在丝杠上。 这样就消除了大多数传动系误差源， 、这些误差源会间接读取位置，从而影响其他位移台。 |
|

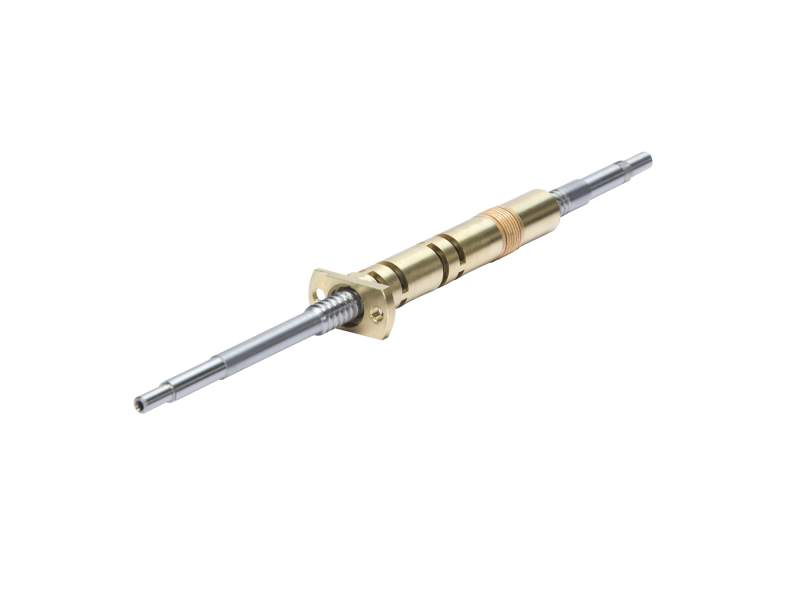

金刚石校正的导螺杆传动 | |
| 通过金刚石校正的导螺杆和相匹配的螺母提供精密运动， 以实现高垂直载重能力，并确保即使在断电时也具有高位置稳定性。 精密螺母包括消隙预装和复杂的去耦系统，可防止导螺杆偏心误差影响平移台的移动。 |

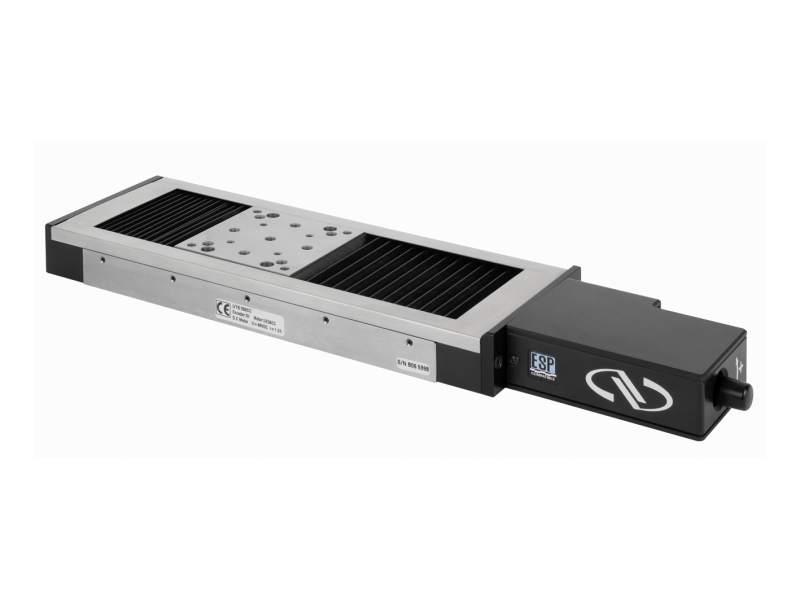

与即插即用 ESP 运动控制器兼容 | |
UTS 平移台与 ESP 兼容。连接到 Newport 控制器之后， 无需用户输入即可快速识别该平移台并配置其操作参数， 从而可以轻松启动和使用 UTS。 这种即插即用功能不仅对使用透明，而且可以确保安全操作平移台。 |
|
XY 平移台叠堆和平台安装 | |

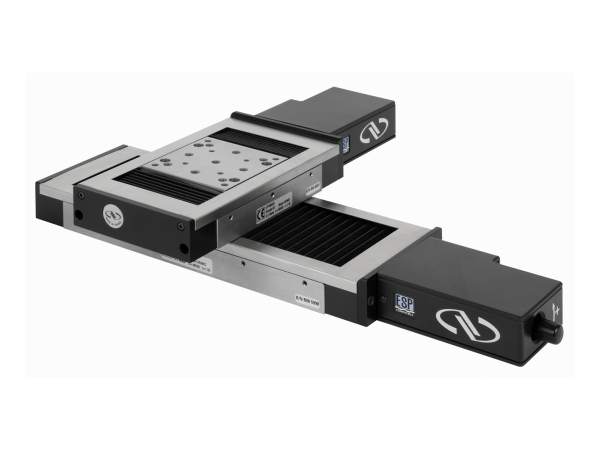

使用UTS50CC和UTS150CC的XY装配示例 | 对于 UTS 平移台的 XY 配置，使用 M-CAP-M41 固定螺丝。 相同的螺丝也可以用于通过托架上的通孔将 UTS 平移台直接固定到自定义安装表面。 要将 UTS 平移台安装到光学平台上，请使用 M-PBN12 底座。 |
免费提供计量报告 | |
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。 典型性能值比可保证值高出两倍。 |
|
UTS平移台负载特性 | |
| |
兼容控制器
这些直流电机驱动级的兼容运动控制器为：
•XPS-RLD运动控制器（2轴或4轴）：需要XPS-DRV11驱动器模块。
•XPS-D运动控制器（2轴，4轴，6轴或8轴）：需要XPS-DRV11驱动器模块。
•ESP302和ESP301运动控制器：即插即用与所有ESP302和ESP301运动控制器兼容。
•SMC100CC单轴运动控制器。
配件
安装调节配件
对比 | 描述 |
| M-PBN12底板，用于 UMR12 系列，MVN120 和 UTR120 系列 |
| UTS-TP顶板，带英制螺纹孔的UTS 平移台 |
| M-CAP-M41固定螺丝，4 个一组，XY 组件 |
| EQ100-L直角支架，UTS100 和 UTS150 |
| EQ100-LV6直角支架，UTS100PPV6 和 UTS150PPV6 |
| EQ100-S直角支架，UTS50 |
