对比

型号

URS50CPP电动旋转台，步进，连续 360° 运动，URS50

URS75BPP电动旋转台，步进，连续 360° 运动，URS75

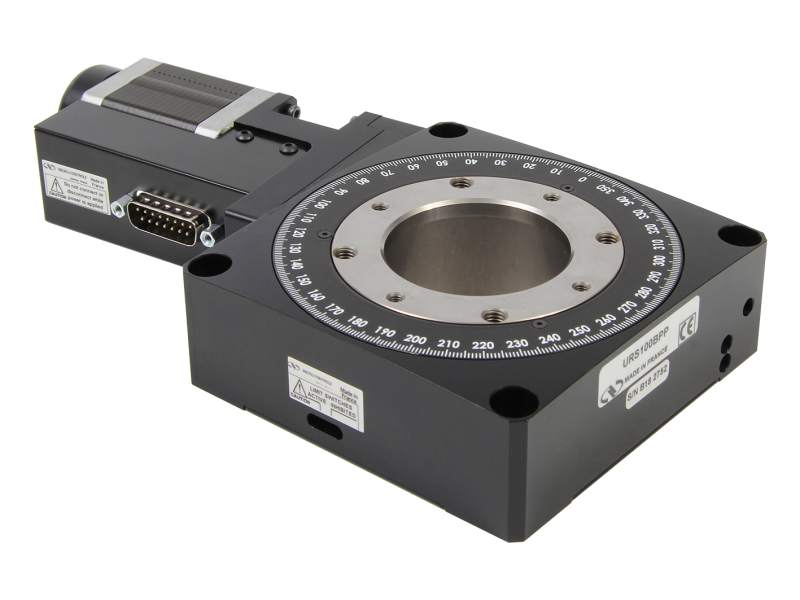

URS100BPP电动旋转台，步进电机，连续 360° 运动，URS100

URS150BPP电动旋转台，步进电机，连续 360° 运动，URS150

URS50BPPV6电动旋转台，真空兼容，步进电机，URS50

URS75BPPV6电动旋转台，真空，步进电机，URS75

型号

URS50CPP

URS75BPP

URS100BPP

URS150BPP

角度范围

360°

360°

360°

360°

较大速度1

40°/s

40°/s

40°/s

40°/s

较大扭矩

0.25 Nm

0.5 N·m

1 N·m

2 N·m

中心负载

100 N

200 N

300 N

300 N

螺纹类型

M3

M3

M6

M6

较小位移增量

0.50 mdeg

0.20 mdeg

0.20 mdeg

0.20 mdeg

单向重复精度，保证值2

±1.0 mdeg

±1.0 m°

±1.0 m°

±1.0 m°

双向重复精度，保证值

±3.0 mdeg

±6.0 m°

±6.0 m°

±6.0 m°

精度，典型值

±12;mdeg

±8 m°

±8.0 m°

±8.0 m°

精度，保证值

±25;mdeg

±15 m°

±15 m°

±15 m°

摆动，典型值

±12.0 µrad

±12 µrad

±12 µrad

±12 µrad

摆动，保证值

±25.0 µrad

±25 µrad

±25 µrad

±25 µrad

偏心率，典型值

±3.0 µm

±0.30 µm

±0.40 µm

±0.50 µm

横向顺应性

100 µrad/N·m

30 µrad/N·m

10 µrad/N·m

5 µrad/N·m

原点重复精度

±25mdeg

±20 mdeg

±20 mdeg

±20 mdeg

电缆长度

3 m

3 m

3 m

3 m

孔径

25.7 mm

30 mm

50 mm

90 mm

重量

0.7 kg

1.7 kg

2 kg

3.4 kg

MTBF

20,000 hours

20,000 h (25% load, 10% duty cycle)

20,000 h (25% load, 10% duty cycle)

20,000 h (25% load, 10% duty cycle)

RoHS

倾斜的蜗杆螺丝

倾斜的蜗杆螺丝布置有 4 个对称的安装孔，

而其他设计仅具有 2 个或 3 个安装孔。

因此 URS-B 平台能够较好地支持较大的负载或偏心负载。

此外，蜗轮传动装置的灵活预加载系统经过改进，可保证无侧隙运行。

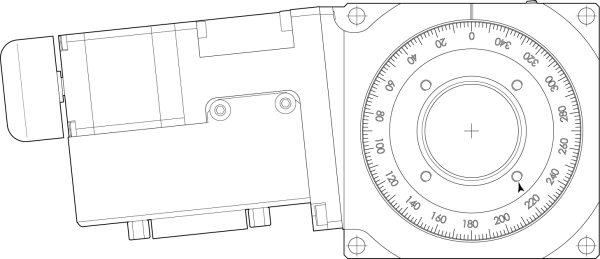

URS50CPP顶视图

步进电机版本

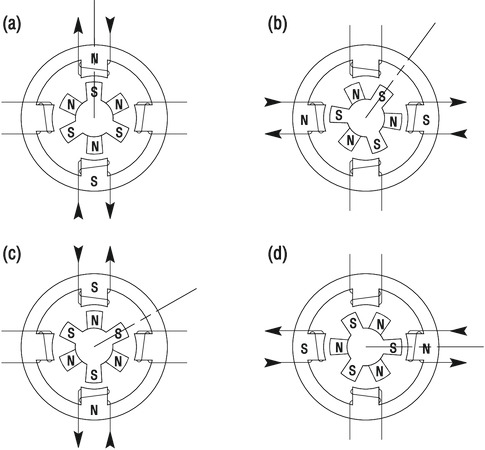

微步进电机基本工作操作

步进电机版本是一种更加经济实惠的版本，适用于要求较低的应用。

当与具有较高微步进能力的运动控制器（如 XPS 或 ESP301）一起使用时，

可保证低噪声运行和非常小的增量运动。步进电机版本不使用编码器反馈，

但通过命令控制的步长和和微步长的数量来到达某一位置。

为此，步进电机通过具有高扭转刚度的专有波纹管联轴器直接连接到蜗杆上，

从而消除对齿轮或皮带传动的需求。步进电机具有高输出转矩，

还可使失步风险降至较低，

并且命令控制的微步长和平台的实际运动之间具有良好的线性度。

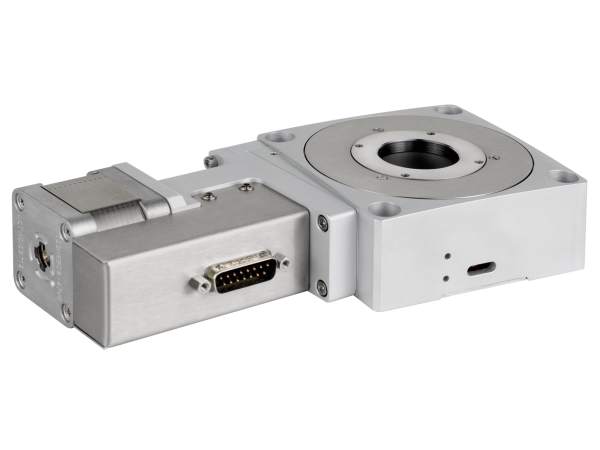

真空兼容版本

URS50BPPV6和URS75BPPV6是URS系列步进电机平台的真空兼容版本。

它们可以在低至10-6 hPa的真空环境中使用。

专有滚珠轴承

限位开关

所有 URS-B 旋转平台均采用专有滚珠轴承，

可提供具有出色刚度、高可靠性且摆动及偏心率较低的薄型紧凑平台。

除URS50版本外，所有URS位移台均具有可调节的限位开关，以防止超行程。

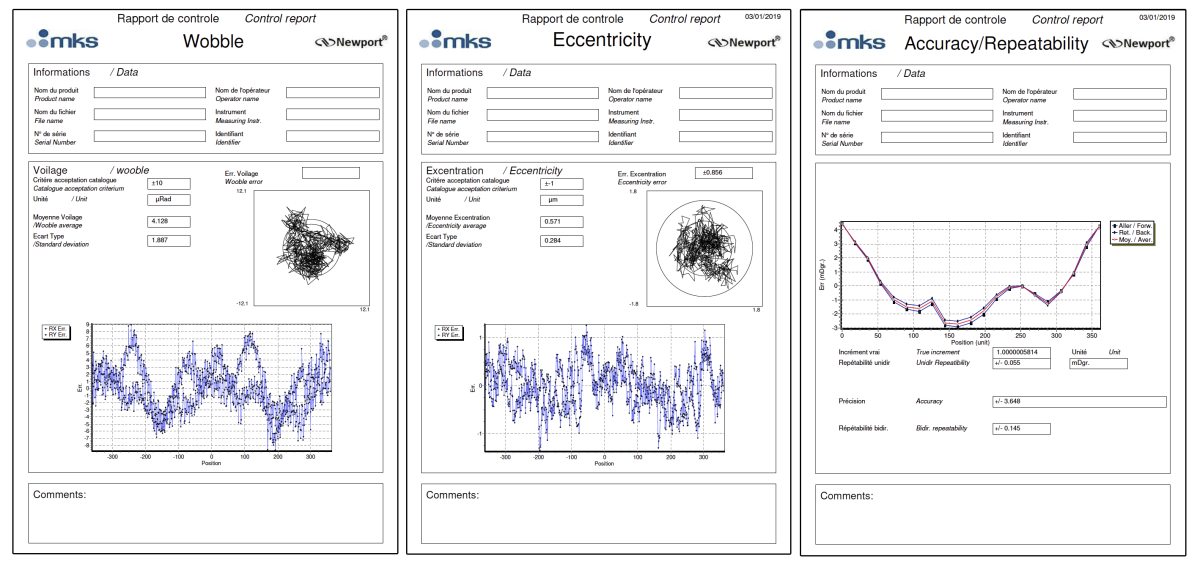

免费提供计量报告

Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。

典型性能值比可保证值高出两倍。

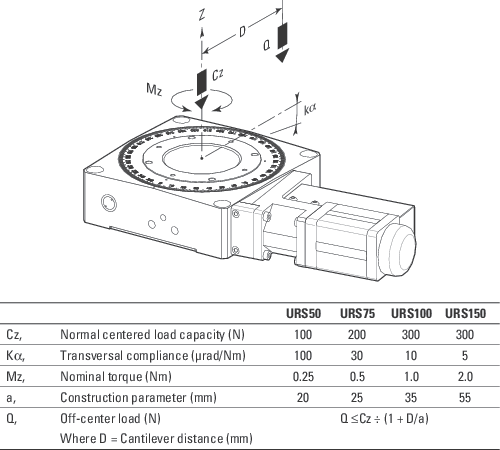

URS旋转台负载特征

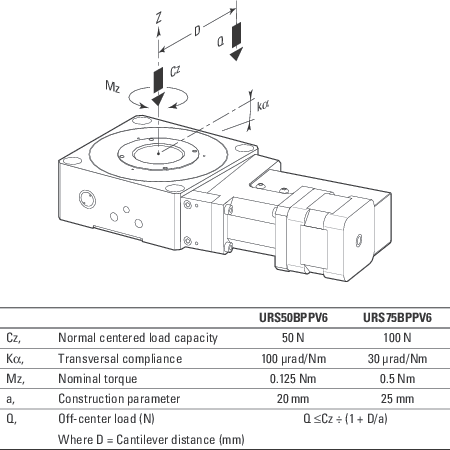

URS真空兼容旋转台负载特性
