折叠电机薄型旋转调整架
Ø紧凑、轻薄的旋转台，适用于 1 英寸直径的光学元件
Ø轻量级；折叠电机设计
Ø专有的滚珠轴承，可实现低摆动的平滑运动
Ø高速或高分辨率版本
产品型号
对比 | 型号 |
| PR50CC电动旋转台，紧凑型，360°，直流伺服电机 |
| SR50CC电动旋转台，紧凑型，360°，直流伺服电机，SR 系列 |
注释: 提供步进电机和CONEX控制器版本。
产品规格
型号 |
|
|
镜片直径 | 25.4 mm | 25.4 mm |
孔径 | 25.7 mm | 25.7 mm |
角度范围 | 360° | 360° |
较大速度 | 20°/s | 4°/s |
较大扭矩 | 0.1 Nm | 0.4 Nm |
中心负载 | 10 N | 30 N |
较小位移增量 | 20 mdeg | 4.0 mdeg |
精度，典型值 | ±25 mdeg | ±15 mdeg |
双向重复精度，典型值 | ±30 mdeg | ±15 mdeg |
单向重复精度，典型值 | ±5.0 mdeg | ±2.5 mdeg |
摆动，典型值 | ±20 µrad | ±20 µrad |
惯性 | 0.015 kg.m2 | 0.015 kg.m2 |
原点重复精度 | ±25 mdeg | ±25 mdeg |
电缆长度 | 3 m | 3 m |
MTBF | 10,000 h (25% load, 30% Duty cycle) | 10,000 h (25% load, 30% Duty cycle) |
重量 | 0.4 kg | 0.3 kg |
RoHS | ||
Retaining Ring Thread | 1.063-20 | 1.063-20 |
特征

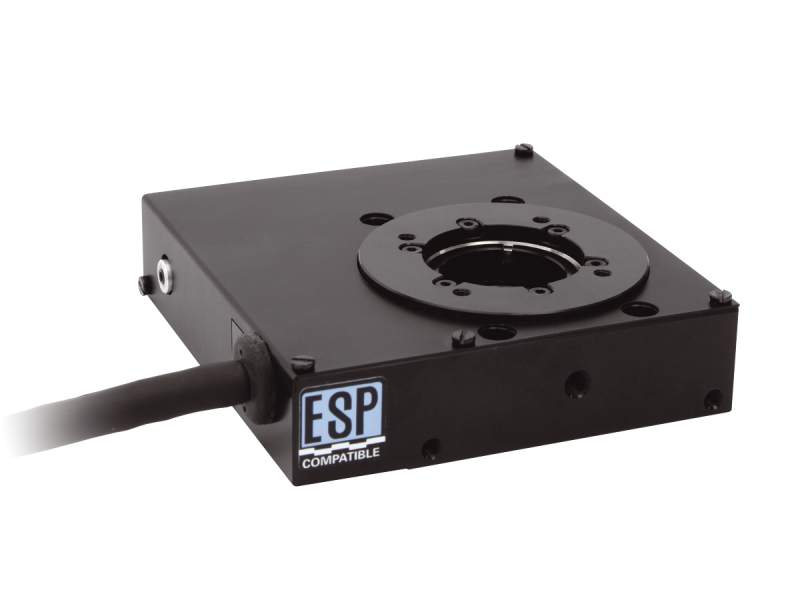

SR50 系列旋转台 | |
SR50CC 在这种精度水平下为旋转台提供极小的占地面积。旋转台具有硬件原点， 允许旋转台返回参考原位置，误差在 0.01°以内。 SR50 旋转台可以在连续旋转模式下运行。SR50系列也有步进电机版本。 |
|

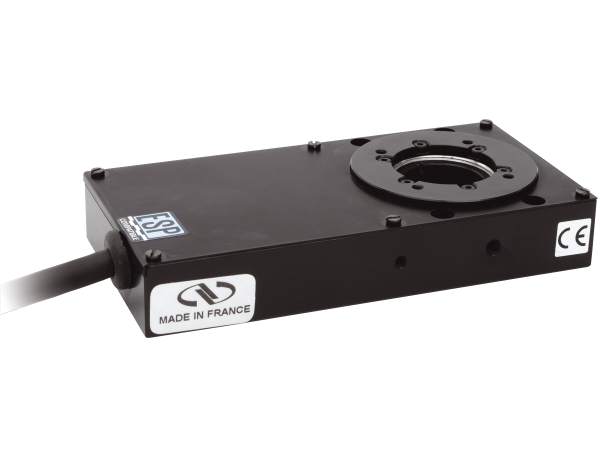

PR50 系列旋转台 | |
| 对于不需要 SR50 的高分辨率和精度的应用， 或者可受益于高达 20°/s 的更高速度的应用， PR50 旋转台是可替代 SR50 的高性价比选择。 PR50CC 直流伺服电机旋转台具有 0.01°的角分辨率， 有硬件原点，支持 360°连续旋转。PR50系列也有步进电机版本。 |
垂直安装 | |
可选EQ45支架可用于垂直安装 PR50 或 SR50 旋转台。 |

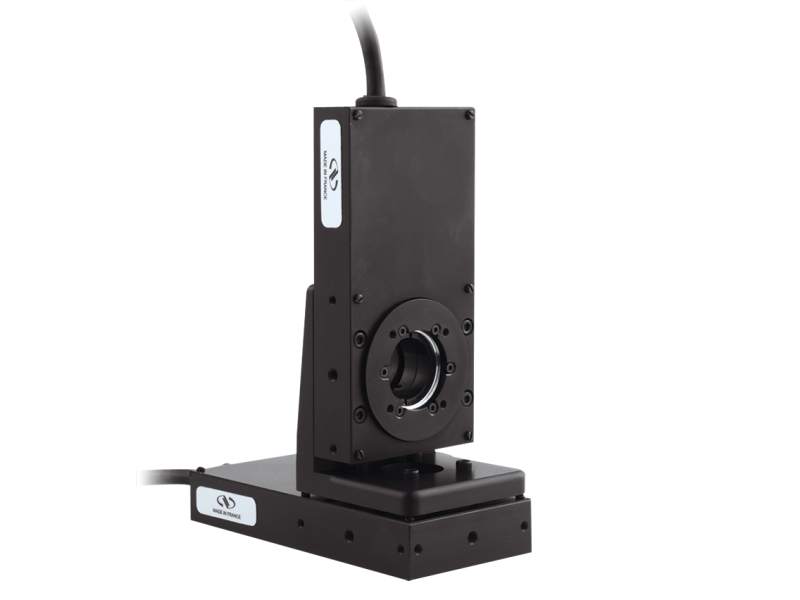

两个PR50旋转台配有一个EQ45 |

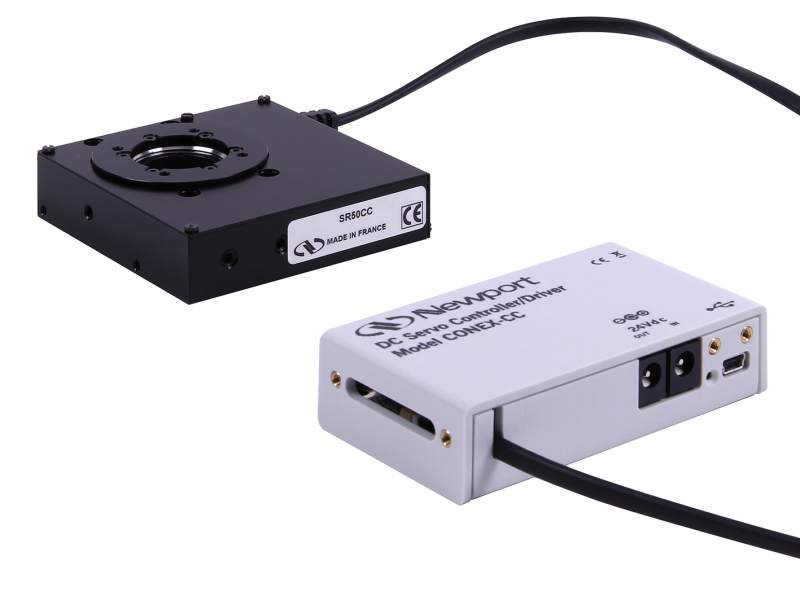

CONEX 控制器版本 | |
| 我们提供这些旋转台的CONEX 控制器集成版本。 CONEX 控制器配有 USB 电缆和用于菊瓣式连接模块的 CONEX-PS-CB。电源需单独订购。 |
中心孔径 | |
中心孔径是具有 1.063-20 英寸螺纹的SR50和 PR50 旋转台（配有两个相同直径的扣环）， 可在孔径内安装任何直径为 25.4 mm 的光学器件。 四个 M3 孔可用于连接自定义顶板。 |
SR50配有两个固定环 |
专有滚珠轴承设计 | |
轻、薄设计采用铝制主体和预加载的滚珠轴承。这种专有的滚珠轴承设计可提供具有极小摆动的平滑旋转。 精密抛光蜗杆传动装置可产生与旋转托架方向一致的驱动扭矩，并且可消除电机电流的变化。 | |
免费提供计量报告 | |
| Newport保证按照ASME B5.57和ISO 230-2标准测量和记录的规范值。 典型性能值是保证规格的两倍。 |

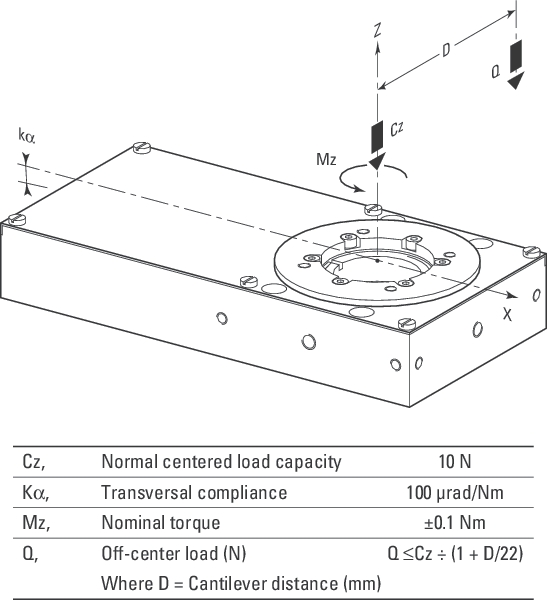

SR50负载特性 | PR50系列负载特性 |
|
|
兼容控制器
这些直流伺服级的兼容运动控制器为：
•XPS-RLD运动控制器（2轴或4轴）：需要XPS-DRV11驱动器模块。
•XPS-D运动控制器（2轴，4轴，6轴或8轴）：需要XPS-DRV11驱动器模块。
•ESP30x运动控制器：即插即用，与所有ESP302和ESP301运动控制器兼容。
•SMC100CC单轴运动控制器。
配件
角度支架
对比 | 描述 |
| EQ45直角支架，PR50 和 SR50 |
