标准偏振片旋转调整架
我们的手动可旋转偏振片调整架可在整个 360° 范围内平滑旋转 1.0 英寸直径的偏振光学元件，适用于大多数标准光学系统。
Ø可准确旋转直径为 1.0 英寸的偏振片或波片
Ø连续旋转 360°，在转台表面标有刻度标记
Ø光学器件通过扣环牢固地固定在适当位置
Ø适配器可以使偏振立方体旋转
产品型号
对比 | 型号 |

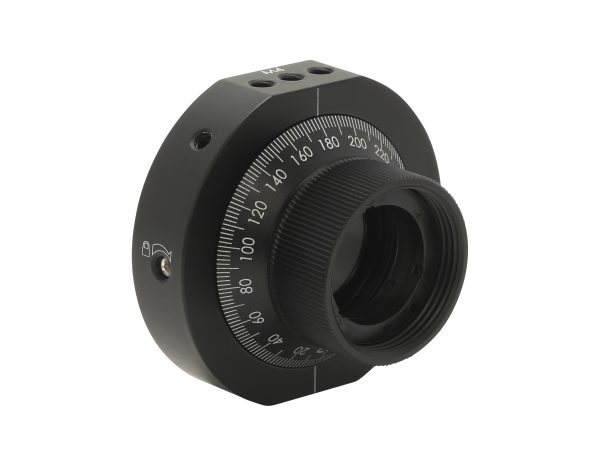

| RM25A光学元件旋转调整架，25.4毫米，较小刻度2° |

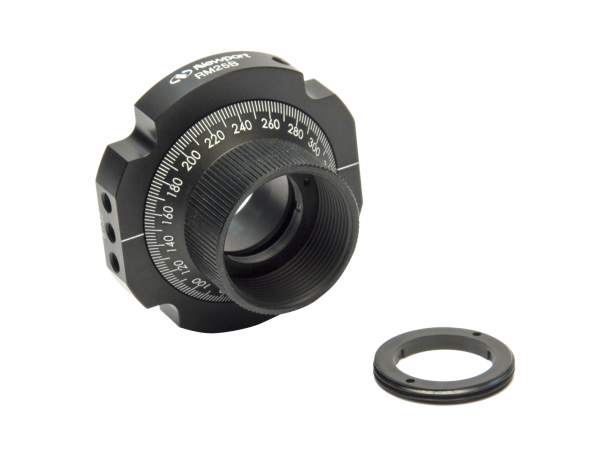

| RM25B光学元件旋转调整架，25.4毫米，较小刻度2°， OpticsCage+ |
产品规格
镜片直径 | 1 inch (25.4 mm) | 镜片厚度 | 12.7 mm |
角度范围 | 360° | 通光孔径 | 19 mm |
驱动方式 | Hand Rotated | 螺纹类型 | 8-32 and M4 |
刻度 | 2° | Retaining Ring | A-1.25-1RR |
灵敏度 | 1° | Retaining Ring Thread | 1.063-20 |
特征
可锁定360°旋转 | |

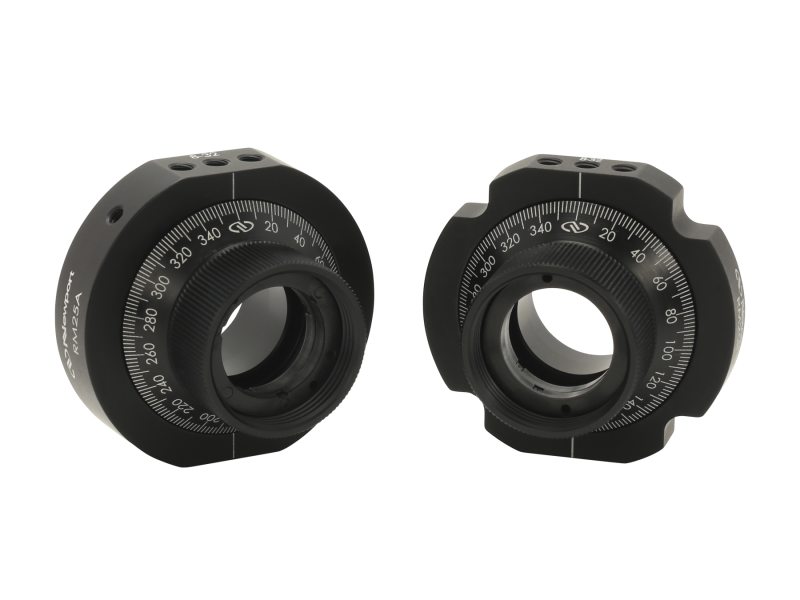

RM25光学旋转安装座是为直径1.0英寸 （25.4 mm）的偏振片和波片而设计的， 并以2°增量标记的刻度为特征来表示角度位置。 角度调节是通过直接旋转发条盒来控制的， 并且可以通过侧面的定位螺钉锁定到位。 每侧三个螺纹孔可与英制或公制光学系统直接集成， 同样也可在工业OEM应用中牢固安装。 |
|
多功能的光学安装 | |
| RM25光学旋转安装座具有超深的安装镜筒， 可容纳直径1.0英寸的光学元件， 例如较大厚度为0.5英寸的波片和偏振片，并附带有压圈。 此外，兼容适配器或支架中的各种其他光学元件 也可以直接旋入中心的1.063''-20螺纹孔， 例如PRA-05PRA-05适配器中的0.5英寸光学元件， CH-0.5CH-0.5支架中的0.5英寸分束立方体， 以及格兰激光方解石偏振片，例如10GL0810GL08。 |
兼容1英寸镜架 | |
RM25A和RM25B上直径1英寸的后 法兰可以安装到各种标准的1英寸镜架上， 例如U100 ULTIMA®U100 ULTIMA®， 用于准确的翻转/倾斜和旋转。 |
|
兼容笼式系统 | |
| RM25B光学旋转安装架的框架上有特殊的嵌口， 使其与Newport的Optics Cage +™光学笼式系统相兼容。 |
配件
兼容适配器
对比 | 描述 |
| CH-0.5立方体分束器支架，0.5英寸立方体，1.063-20螺纹安装座 |
| PRA-05偏振片适配器，12.7 mm 直径光学器件到 1.063-20 螺纹调整架 |
| RSA-1TI实心插入件，RSP-1T 旋转位移台 |
| LT10-NP1螺纹适配器，1 英寸镜筒，1.035-40到1.063-20安装螺纹 |
兼容的固定环
对比 | 描述 |
| A-1.25-1RR固定环，内径 19.2 mm，1.063-20 螺纹 |
| A-1.25-1RR-L固定环，内径 22.9 mm，1.063-20 螺纹 |
