ELTO-280D 280nm TO39球透镜紫外发光二极管

ELTO® TO39 球透镜 LED  型号：ELTO-280D

ELTO® TO-Can 封装 LED 集成聚焦光学元件，专为光谱分析系统设计并已在该领域经过验证，可提供出色的光功率输出稳定性以及业界领先的应用寿命。ELTO LED 器件提供多种窄带精选波长范围，功率等级涵盖工业标准与客户定制测量参数下的光谱分析及抓取采样需求。每颗 ELTO LED 都经过 100% 老化与测试，确保最高可靠性水平。

LED 特性

备注

1. 所有测量均在适用情况下于 25 °C 环境温度下完成。
2. 电压容差为 ±5%。
3. L50 指的是在 25 °C 连续工作条件下，光输出衰减至初始值 50% 所经历的时间。

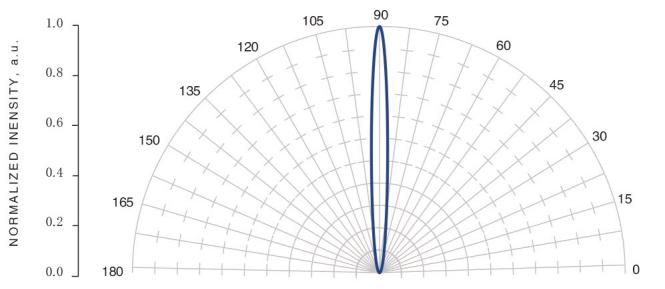

典型辐射方向图

配备球透镜的 ELTO LED 标称视角为 7°。

测试条件：I（CW）= 100 mA，CW = 连续波模式

典型电气特性

在工作电流 100 mA 下，典型正向电压低于 10 V。

测试条件：I（脉冲模式）= 1 至 100 mA；外壳温度（T）= 25 °C

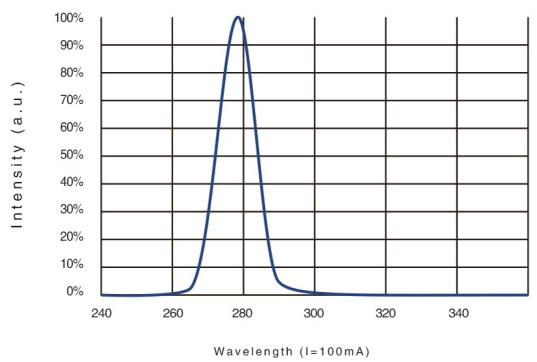

典型光谱特性

典型光输出特性随电流变化

下图显示了光输出随正向电流的典型变化。光输出数据以 100 mA 时的光输出为基准进行归一化。

典型光谱特性随温度变化

下图展示了光谱特性随温度变化的稳定性。在外壳温度由 20 °C 变化至 60 °C 的范围内，峰值波长通常无明显漂移。

测试条件：I（脉冲模式）= 100 mA

典型光输出特性随温度变化

输出功率对结温极为敏感，因此建议采用合适的热管理技术以控制结温。较低的结温可确保 LED 达到**性能与寿命。温度每升高 10 °C，光输出通常下降 5%。

测试条件：I（脉冲模式）= 100 mA

推荐工作条件

ELTO LED 应在 100 mA 以下电流工作，并安装于散热器上以使外壳温度保持在 55 °C 以下。电路应设计为恒流驱动。

电流降额曲线（测试条件：CW）

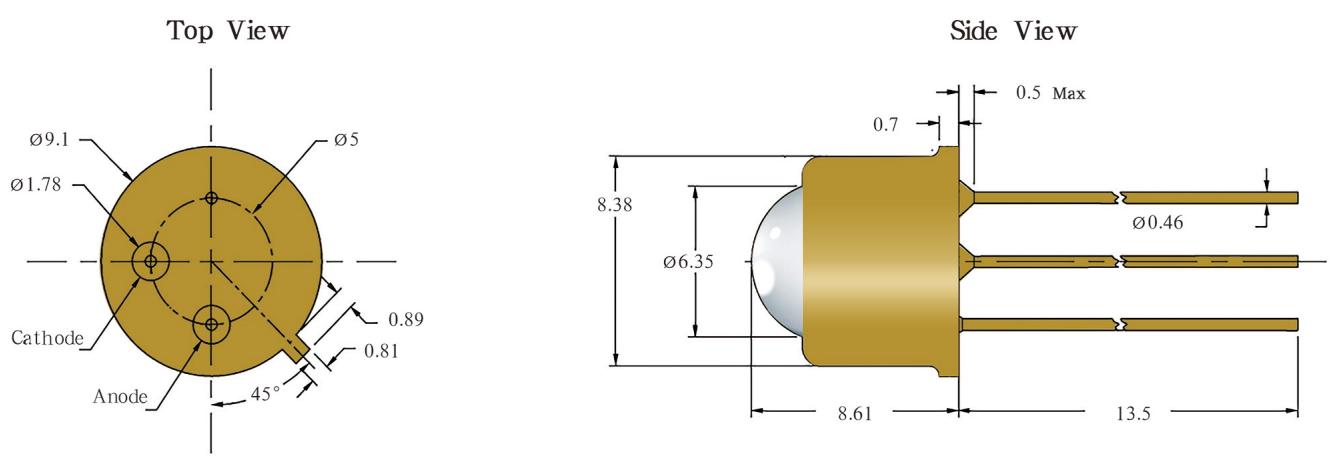

所有尺寸单位为毫米。除非另有说明，所有尺寸公差均为 ±0.05 mm。

推荐焊接指南

1. 元器件放置时，LED 引脚间距应与 PCB 安装孔间距相匹配。
2. 烙铁头任何时候均不得接触透镜。
3. 推荐焊接图形如图 1 所示。此外，请确保封装头部的中心铜块通过导热硅脂或导热膏与电路板实现热连接。应使用散热器，使 LED 在 100 mA 正向电流下的外壳温度保持在 55 °C 以下。
4. 焊接完成后，在产品恢复至环境温度之前，请避免施加外力、应力及过度振动。

推荐焊接条件

熔融焊料侧面与 LED 底面之间的距离应不小于 3 mm。

推荐清洁方式

建议使用异丙醇进行清洁。也可使用丙醇和乙醇。

请勿对 ELTO LED 使用超声波清洗器。

请勿使用任何化学清洗剂清洗 ELTO LED。

只要 LED 在上述条件下进行焊接，即可避免出现光输出下降、开路或短路等问题。

操作防护事项

LED 对静电敏感。操作时需采取适当的 ESD 防护措施，包括：

• 消除静电荷
• 使用接地腕带、ESD 防护鞋、服装及接地地板
• 工作台与工具接地

眼睛安全防护指南

工作时，LED 发出高强度紫外线（UV）光，对皮肤和眼睛有害。紫外光对皮肤具有危险性，并可能引发癌变。在 LED 工作期间应避免暴露于紫外光下。必须采取防护措施，避免在未佩戴紫外光防护眼镜的情况下直视紫外光。请勿在 LED 工作时直视 LED 正面或 LED 透镜。

请在使用 UV LED 的产品或系统上附加以下警示标签。

合规性

本产品中环境敏感型持久性生物有毒物质（PBT）、持久性有机污染物（POP）或其他受限物质的含量，均低于欧盟指令 2011/65/EU 所规定的此类物质**允许浓度值（即限值），或用于豁免应用范围内。
