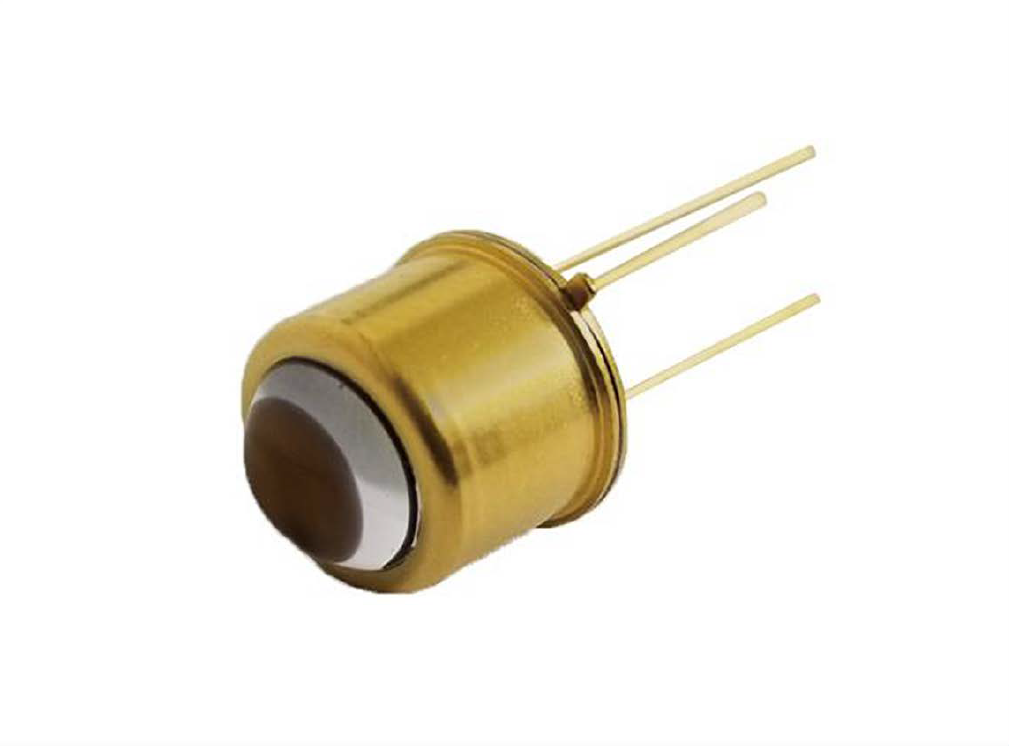

ELTO-2550D 255nm TO39球透镜紫外发光二极管
- 产品详情
产品概述
ELTO® TO-Can封装LED集成聚焦光学元件，专为光谱学系统设计并经过实际验证。该LED器件具有出色的功率输出稳定性和行业领先的应用使用寿命，提供窄带选定波长范围，可满足光谱学和抓取采样领域的行业标准及定制测量参数需求。每一款ELTO LED均经过100%老化测试，并在EnlightenaceM认证下确保最高等级的可靠性。
LED 特性参数
| 特性 | 单位 | 最小值 | 典型值 | **值 |
|---|---|---|---|---|
| 峰值波长 | nm | 250 | 255 | 260 |
| 40mA 下的光输出 | mW | 1 | 2 | 3 |
| 视角 2θ 1/2 | degrees | - | 7 | - |
| 半高全宽 (FWHM) | nm | - | 11 | - |
| 40mA 下的正向电压 | V | - | - | 7 |
| 40mA 下 L50 寿命 | hours | - | 7000 | - |
| 20mA 下 L50 寿命 | hours | - | 11000 | - |
| 结到外壳的热阻 | ℃/W | - | 20 | - |
| 40mA 下的功耗 | W | - | - | 0.3 |
备注：所有测量均在环境温度25℃条件下完成（适用时）；电压容差为±5%；L50指连续运行过程中光输出降至原始值50%的时间。
绝对**额定值
| 特性 | 单位 | 最小值 | **值 |
|---|---|---|---|
| 正向电流（连续或CW） | mA | - | 40 |
| 反向电压 | V | - | 5 |
| 工作外壳温度范围 | ℃ | -5 | 55 |
| 存储温度 | ℃ | -40 | 100 |
| 结温 | ℃ | - | 85 |

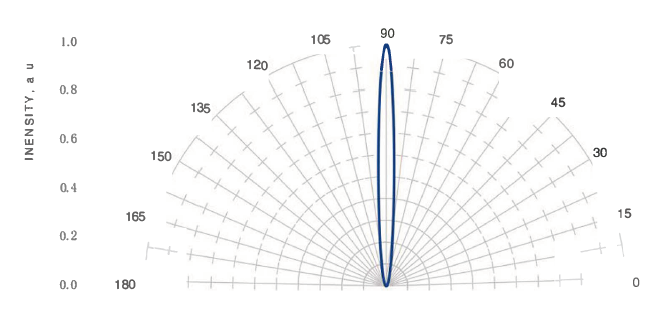

典型辐射特性（Typical Radiation Pattern）
ELTO LEDs 搭配球透镜的标称视角为7°；在40mA工作电流下，典型正向电压低于7V。
测试条件：辐射强度测试 I(CW)=40mA；电气特性测试 I(脉冲模式)=1~40mA，壳体温度25℃。

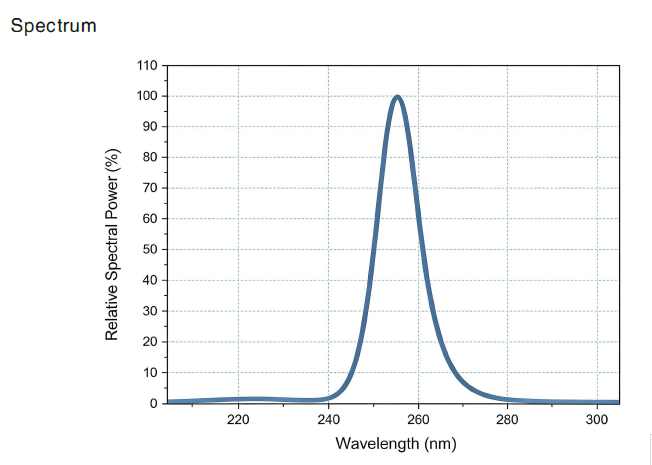

典型光谱特性（Typical Spectral Characteristics）
横坐标：波长（Wavelength），220-300nm；纵坐标：相对光谱功率（Relative Spectral Power），0-100%。

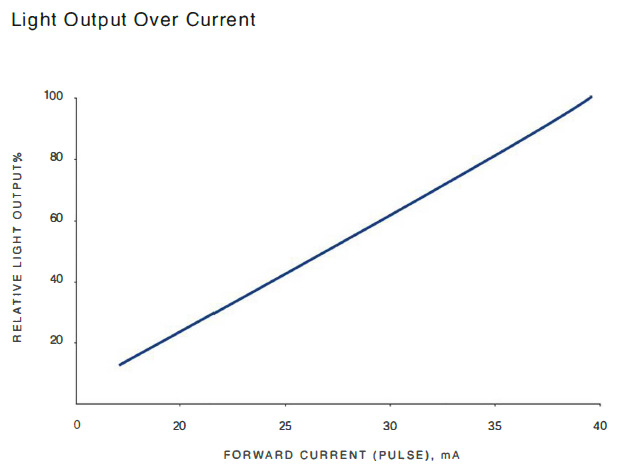

典型光输出特性（Typical Light Output Characteristics）
下图展示光输出随正向电流变化的典型规律，数据已归一化至40mA时的光输出值。横坐标：正向电流（脉冲）0-40mA；纵坐标：相对光输出 0-100%。

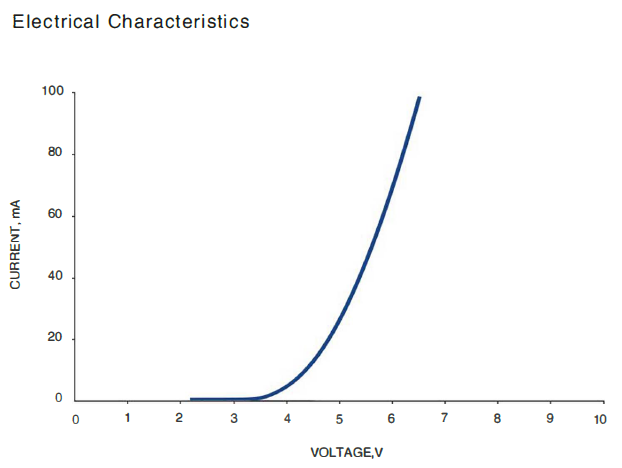

关键数据维度（补充参考）
| 维度 | 数值范围 | 单位 |
|---|---|---|
| 电流（CURRENT） | 0-40 | mA |
| 电压（VOLTAGE） | 0-10 | V |
| 强度（INTENSITY） | 0-120 | aU |
| 角度 | 0-180 | ° |

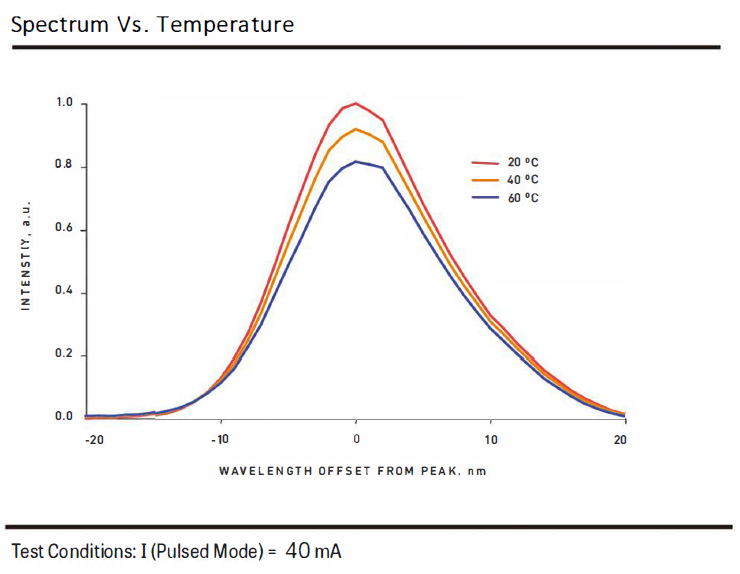

光谱与温度特性
外壳温度从20℃变化至60℃时，峰值波长通常无明显偏移。测试条件：I(Pulsed Mode)=40mA。纵轴：强度（a.U.）0.0-1.0；横轴：相对于峰值的波长偏移（nm）-20~20。

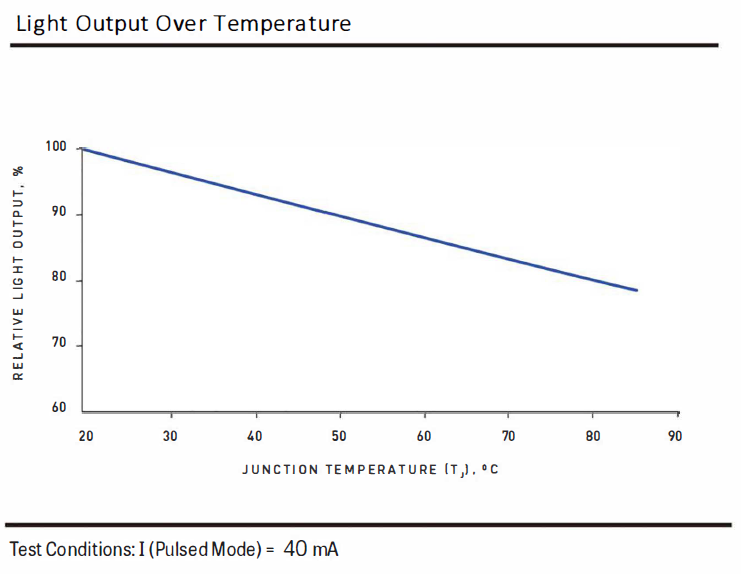

光输出与温度特性
输出功率对结温非常敏感，建议采用适当的热管理技术控制结温，较低的结温可确保LED的**性能和使用寿命。结温每升高10℃，光输出通常会下降约5%。测试条件：I(Pulsed Mode)=40mA。
推荐操作规范（Recommended Operation）
ELTO LED应在40mA以下的电流下工作，并安装散热器以将外壳温度控制在55℃以下；电路应设计为恒流模式。

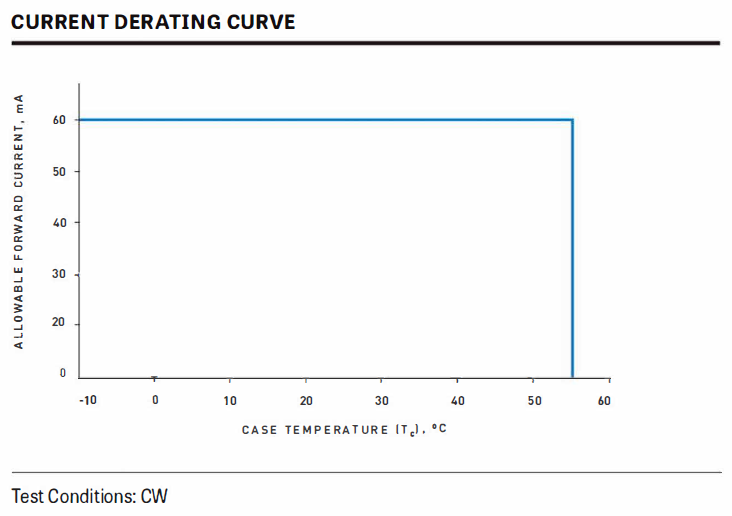

电流降额曲线（Current Derating Curve）
测试条件：CW（连续工作模式）。横轴：外壳温度 -10~60℃；纵轴：允许的正向电流 0-60mA。

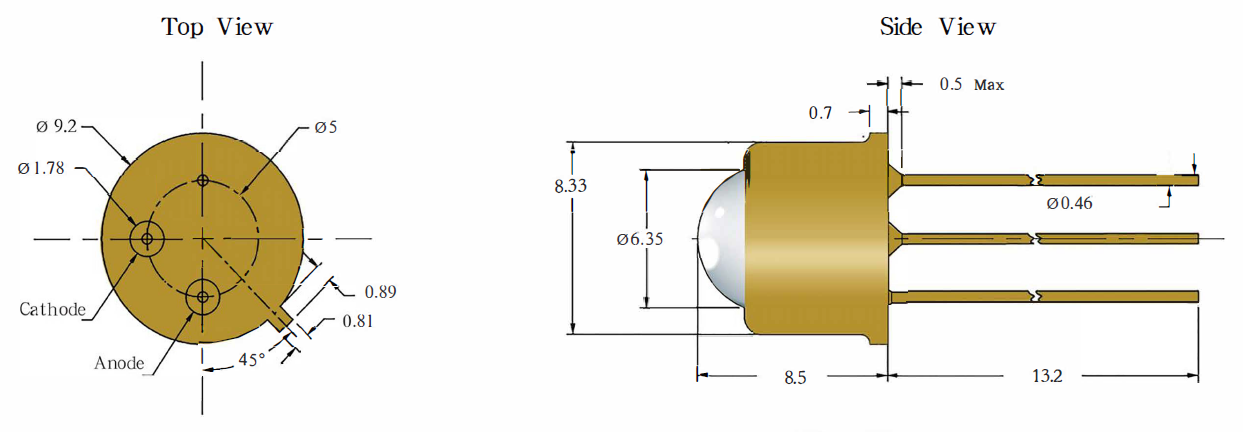

机械尺寸（TO-39 封装，带球形透镜）
封装类型：ELTO TO-39 封装（带球形透镜），引脚标识阴极（Cathode）/阳极（Anode）。所有尺寸单位均为毫米，公差±0.05毫米。
推荐焊接指南
1. 元件贴装时，LED引脚的间距应与印刷电路板（PCB）上安装孔的间距相匹配；
2. 烙铁头切勿接触透镜；
3. 底座需通过导热膏或润滑脂与电路板进行热连接，并使用散热器将LED外壳温度控制在55℃以下；
4. 熔化焊料面到LED底部的距离应不小于3毫米。
| 浸焊（无铅焊料） | 要求 |
|---|---|
| 预热 | 最高90℃（印刷电路板背面） |
| 预热时间 | 最长60秒 |
| 焊接温度 | 最高260℃（焊料槽） |
| 焊接时间 | 最长5秒 |
| 手工焊接（无铅焊料） | 要求 |
|---|---|
| 温度 | 最高300℃（烙铁头） |
| 焊接时间 | 最长3秒 |
推荐清洁方式（Recommended Cleaning）
建议使用异丙醇清洁，也可使用丙醇和乙醇；请勿使用超声波清洁器清洁ELTO LED；请勿使用任何化���洗涤剂清洁ELTO LED。
操作注意事项（Handling Precautions / ESD 防护）
LED对静电敏感，操作时需采取适当的静电放电（ESD）防护措施：使用接地腕带、防静电衣物和防静电地板；工作站和工具需接地。
眼部安全指南（Eye Safety Guidelines）
紫外线LED（UV LEDS）警告：紫外线会危害皮肤和眼睛且可能致癌，避免暴露在紫外线下；严禁在未佩戴紫外线防护眼镜的情况下直视紫外线光源；切勿直视光源，需佩戴护目镜；在使用紫外线LED的产品/系统上粘贴警告标签。
合规性（Compliance）
符合欧盟指令 2011/65/EU（RoHS 合规）。
