Edmund多波段带通滤光片系列

产品详情

Edmund

带通滤光片综合产品资料

多波段机器视觉带通滤光片 · 天文带通滤光片 · 线性可变带通滤光片

1 产品系列概述

1.1 系列简介

Edmund 是国际知名的精密光学元件与光学系统供应商，其带通滤光片产品线覆盖机器视觉、智能安防、天文观测、光谱分析等众多应用领域。本资料汇总了三大带通滤光片产品系列的完整产品信息与规格参数，供选型与采购参考：多波段机器视觉带通滤光片、天文带通滤光片、线性可变带通滤光片。

1.2 产品系列一览

表1 产品系列一览

产品系列	核心特点	型号数量	典型应用
多波段机器视觉带通滤光片	双通带/三通带一体化设计；可见光与近红外透射率最高可达≥90%；无需双相机配置	36 款	智能安防监控、交通管理系统、NDVI 成像
天文带通滤光片	标准 UBVRI 滤光片体系；Johnson/Bessel 与 Kron/Cousin 两种类型；厚度精密控制	30 款单片＋6 款套装	天文观测、光度校准
线性可变带通滤光片	光谱特性随滤光片位置线性变化；窄带宽高透射率；OD4 截止	1 款	光谱分析、多波长切换测量

2 多波段机器视觉带通滤光片

2.1 产品概述

多波段机器视觉带通滤光片采用双通带或三通带一体化设计，在单层滤光片上实现目标可见光（VIS）与近红外（NIR）波段的选择性透射，为系统设计提供更高灵活性。该系列滤光片在可见光或近红外光谱区域的透射率最高可达≥90%，并提供多种波长范围组合选择。采用增透镀膜（AR）技术优化透射率，单基底硬质镀膜设计配合优异的表面质量，确保**光学性能。通过有效阻隔干扰波长，可实现精准色彩还原，不再需要双相机配置，从而降低系统成本与体积。

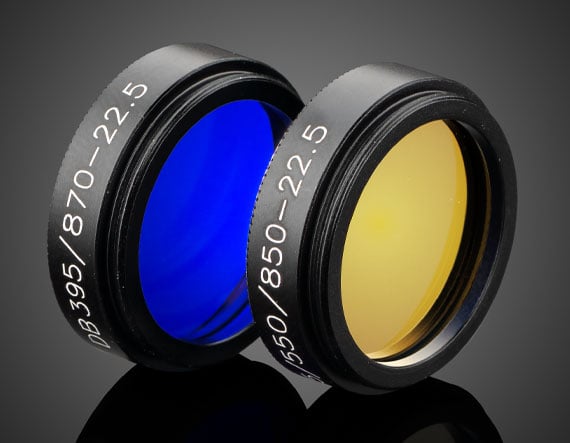

图1 多波段机器视觉带通滤光片

2.2 产品特点

单层滤光片实现目标可见光与近红外波段的选择性透射；
不再需要双相机配置，降低系统成本与复杂度；
增透镀膜（AR）确保耐用性与高性能；
提供多种安装螺纹选择（M22.5 / M25.5 / M30.5 / M37）。

2.3 通用规格

表2 多波段机器视觉带通滤光片通用规格

参数	规格
表面质量	40/20
安装厚度（mm）	5.2

2.4 产品型号规格

表3 多波段机器视觉带通滤光片型号规格

产品编号	螺纹规格	波长组合	产品编号	螺纹规格	波长组合	产品编号	螺纹规格	波长组合
#74-529	M22.5	VIS-NIR（可见光-近红外）	#74-534	M25.5	VIS-NIR（可见光-近红外）	#74-535	M30.5	VIS-NIR（可见光-近红外）
#74-536	M37	VIS-NIR（可见光-近红外）	#74-537	M22.5	Blue-NIR（蓝光-近红外）	#74-539	M25.5	Blue-NIR（蓝光-近红外）
#74-540	M30.5	Blue-NIR（蓝光-近红外）	#74-542	M37	Blue-NIR（蓝光-近红外）	#74-544	M22.5	Green-NIR（绿光-近红外）
#74-545	M25.5	Green-NIR（绿光-近红外）	#74-548	M30.5	Green-NIR（绿光-近红外）	#74-556	M37	Green-NIR（绿光-近红外）
#74-557	M22.5	Red-NIR（红光-近红外）	#74-559	M25.5	Red-NIR（红光-近红外）	#74-560	M30.5	Red-NIR（红光-近红外）
#74-561	M37	Red-NIR（红光-近红外）	#74-563	M22.5	VIS-735nm-NIR（可见光-735nm-近红外）	#74-565	M25.5	VIS-735nm-NIR（可见光-735nm-近红外）
#74-566	M30.5	VIS-735nm-NIR（可见光-735nm-近红外）	#74-567	M37	VIS-735nm-NIR（可见光-735nm-近红外）	#74-568	M22.5	VIS-850nm-NIR（可见光-850nm-近红外）
#74-572	M25.5	VIS-850nm-NIR（可见光-850nm-近红外）	#74-576	M30.5	VIS-850nm-NIR（可见光-850nm-近红外）	#74-577	M37	VIS-850nm-NIR（可见光-850nm-近红外）
#74-578	M22.5	VIS-940nm-NIR（可见光-940nm-近红外）	#74-583	M25.5	VIS-940nm-NIR（可见光-940nm-近红外）	#74-584	M30.5	VIS-940nm-NIR（可见光-940nm-近红外）
#74-586	M37	VIS-940nm-NIR（可见光-940nm-近红外）	#74-589	M22.5	Blue-Green-NIR（蓝绿光-近红外）	#74-591	M25.5	Blue-Green-NIR（蓝绿光-近红外）
#74-597	M30.5	Blue-Green-NIR（蓝绿光-近红外）	#74-599	M37	Blue-Green-NIR（蓝绿光-近红外）	#74-600	M22.5	Green-Red-NIR（绿红光-近红外）
#74-601	M25.5	Green-Red-NIR（绿红光-近红外）	#74-603	M30.5	Green-Red-NIR（绿红光-近红外）	#74-604	M37	Green-Red-NIR（绿红光-近红外）

注：可根据要求提供其他滤光片螺纹。

2.5 典型应用

智能安防监控；
交通管理系统；
归一化植被指数（NDVI）成像；
其他需要同时采集可见光与近红外信息的机器视觉应用。

3 天文带通滤光片

3.1 产品概述

天文带通滤光片用于过滤和测量天文和天体发射的特定波段的光。鉴于传感器的响应特性，Johnson/Bessel 滤光片适合与光电倍增管一起使用，而 Kron/Cousin 滤光片则更适合与硅传感器一起使用。两种类型的滤光片均采用相同的紫外（U）、蓝光（B）和紫光（V）滤光片；红光（R）和红外（I）滤光片则分别针对光电倍增管或硅 CCD 探测器进行了优化。天文带通滤光片具有精确控制的厚度，以减少更换滤光片时常见的重新聚焦问题。

3.2 产品特点

过滤和测量来自天体的光线；
光度校��的理想选择；
标准 UBVRI 滤光片体系（U/B/V/R/I 五个波段）；
两种类型可选：Johnson/Bessel（适配光电倍增管）、Kron/Cousin（适配硅传感器）；
提供 25mm、50mm、50×50mm 三种尺寸及 UBVRI 成套选择；
厚度精密控制，减少更换滤光片时的重新聚焦问题。

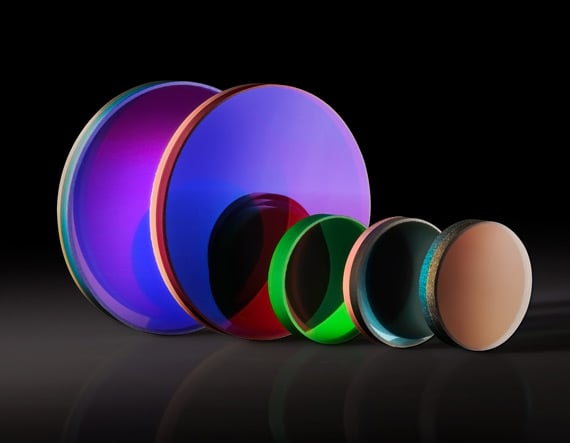

图2 天文带通滤光片

3.3 通用规格

表4 天文带通滤光片通用规格

参数	规格
厚度（mm）	5.00 ±0.1
平行度（弧秒）	<30
表面质量	60-40
传输波前（RMS）	λ/4

3.4 产品型号规格

下表CWL 为中心波长，FWHM 为半高全宽。

表5 Kron-Cousins 系列天文带通滤光片（适配硅传感器）

产品编号	尺寸（mm）	CWL（nm）	FWHM（nm）	滤光片类型	产品编号	尺寸（mm）	CWL（nm）	FWHM（nm）	滤光片类型
#21-103	Φ25.0	365	60	Kron-Cousins U（紫外）	#21-104	Φ25.0	440	100	Kron-Cousins B（蓝光）
#21-105	Φ25.0	520	90	Kron-Cousins V（紫光）	#21-106	Φ25.0	630	250	Kron-Cousins R（红光）
#21-107	Φ25.0	900	175	Kron-Cousins I（红外）	#21-109	Φ50.0	365	60	Kron-Cousins U（紫外）
#21-110	Φ50.0	440	100	Kron-Cousins B（蓝光）	#21-111	Φ50.0	520	90	Kron-Cousins V（紫光）
#21-112	Φ50.0	630	250	Kron-Cousins R（红光）	#21-113	Φ50.0	900	175	Kron-Cousins I（红外）
#21-115	50×50	365	60	Kron-Cousins U（紫外）	#21-116	50×50	440	100	Kron-Cousins B（蓝光）
#21-117	50×50	520	90	Kron-Cousins V（紫光）	#21-118	50×50	630	250	Kron-Cousins R（红光）
#21-119	50×50	900	175	Kron-Cousins I（红外）

表6 Johnson-Bessel 系列天文带通滤光片（适配光电倍增管）

产品编号	尺寸（mm）	CWL（nm）	FWHM（nm）	滤光片类型	产品编号	尺寸（mm）	CWL（nm）	FWHM（nm）	滤光片类型
#21-121	Φ25.0	365	60	Johnson-Bessel U（紫外）	#21-122	Φ25.0	440	100	Johnson-Bessel B（蓝光）
#21-123	Φ25.0	520	90	Johnson-Bessel V（紫光）	#21-124	Φ25.0	630	120	Johnson-Bessel R（红光）
#21-125	Φ25.0	900	300	Johnson-Bessel I（红外）	#21-127	Φ50.0	365	60	Johnson-Bessel U（紫外）
#21-128	Φ50.0	440	100	Johnson-Bessel B（蓝光）	#21-129	Φ50.0	520	90	Johnson-Bessel V（紫光）
#21-130	Φ50.0	630	120	Johnson-Bessel R（红光）	#21-131	Φ50.0	900	300	Johnson-Bessel I（红外）
#21-133	50×50	365	60	Johnson-Bessel U（紫外）	#21-134	50×50	440	100	Johnson-Bessel B（蓝光）
#21-135	50×50	520	90	Johnson-Bessel V（紫光）	#21-136	50×50	630	120	Johnson-Bessel R（红光）
#21-137	50×50	900	300	Johnson-Bessel I（红外）

表7 UBVRI 滤光片套装

产品编号	套装内容	尺寸（mm）
#21-108	Kron-Cousins UBVRI 套装（U/B/V/R/I）	Φ25.0
#21-114	Kron-Cousins UBVRI 套装（U/B/V/R/I）	Φ50.0
#21-120	Kron-Cousins UBVRI 套装（U/B/V/R/I）	50×50
#21-126	Johnson-Bessel UBVRI 套装（U/B/V/R/I）	Φ25.0
#21-132	Johnson-Bessel UBVRI 套装（U/B/V/R/I）	Φ50.0
#21-138	Johnson-Bessel UBVRI 套装（U/B/V/R/I）	50×50

注：表中 CWL、FWHM 及尺寸参数依据爱特蒙特光学（Edmund Optics）官方规格整理（2026年9月核验）。

3.5 技术数据

Kron/Cousins 与 Johnson/Bessel 系列 UBVRI 滤光片的透过率曲线分别如图3、图4所示，可据此了解各波段滤光片的透过特性与带宽范围。

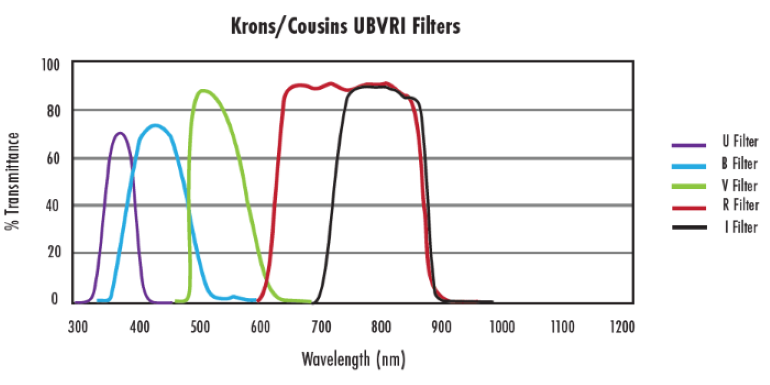

图3 Kron/Cousins UBVRI 滤光片透过率曲线

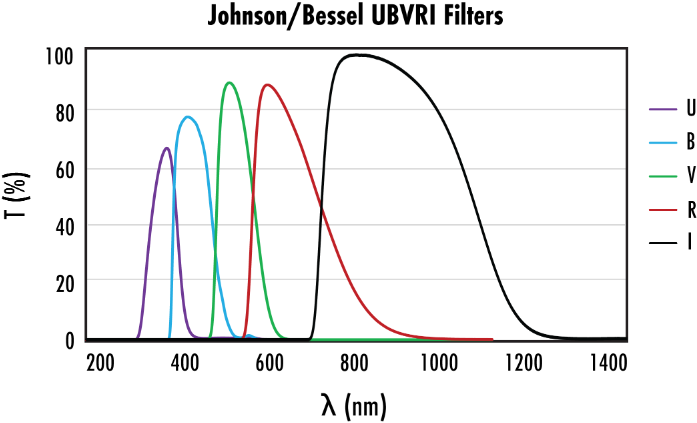

图4 Johnson/Bessel UBVRI 滤光片透过率曲线

4 线性可变带通滤光片

4.1 产品概述

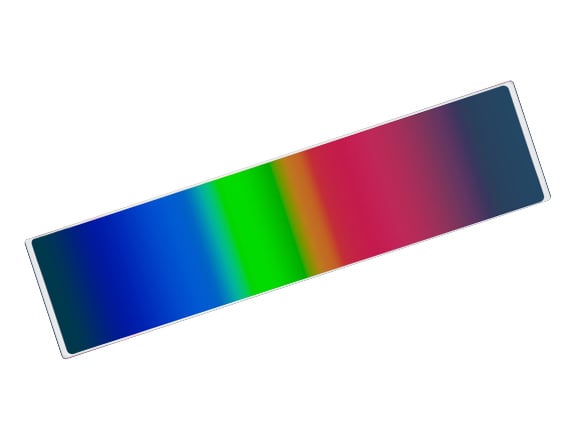

线性可变带通滤光片是一种精确镀膜的滤光片，其光谱特性随滤光片位置的变化而呈线性变化。该滤光片在窄带宽内具有高透射率，并能深度截止不必要的光源，以便在所需波长内**限度地提高系统性能。使用时只需移动滤光片以改变其相对于光源的方向，即可调整光谱响应。单个线性可变带通滤光片可取代多个专用滤光片，进而简化系统设置，并将系统的整体重量降到最低。
