Optogama 平顶光束转换器 FTC
- 产品详情
产品简介：平顶光束转换器是一种一体化电动解决方案，可将高斯光束转换为平顶（Top Hat）光束。

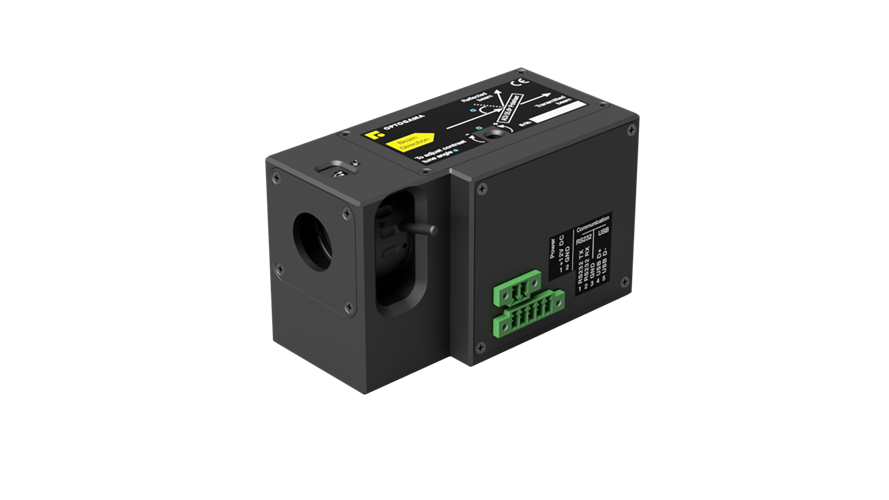

产品图片
描述
平顶光束转换器是一种一体化电动解决方案，可将高斯光束转换为平顶（Top Hat）光束，无需任何聚焦元件。光束轮廓沿光轴方向保持平顶形状。
该器件由石英波片、空变波片和高对比度偏振片组成。
FTC 覆盖紫外、可见光和近红外光谱范围，波长 250 nm 至 2000 nm。
FTC 的所有光学元件均针对高激光诱导损伤阈值（LIDT）设计，即使在工业应用中与高功率激光器配合使用，也能提供稳定可靠的性能。
平顶光束转换器产生的副激光束可被导入外部光束收集器。光束收集器用于避免 FTC 器件外壳内部出现任何热效应或应力。
主要特性
- 高斯光束与平顶光束之间快速切换

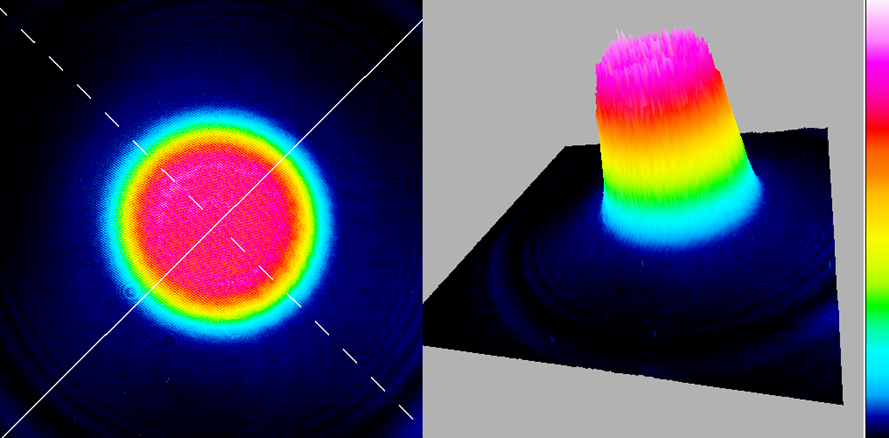

- 光束轮廓沿光轴方向保持平顶形状
- 集成控制器
- 根据激光器规格定制设计
- 通光孔径可达 15 mm
- 快速切换时间 - 0.2 秒
- 高损伤阈值，可达 10 J/cm²（10 ns @ 1064 nm）
- 转换效率可达 70%（平顶模式下）
应用示例
- 精密激光微加工
- 生命科学
- 科学研究
技术规格
电动平顶光束转换器规格
| 参数 | 规格 |
|---|---|
| 外形尺寸（高 x 宽 x 长） | 105 x 53 x 62.5 mm FTC；/ 105 x 70 x 62.5 mm FTC 含光束收集器（BD-6） |
| 输入通光孔径 | ø15 mm（取决于波片） |
| 输出通光孔径 | ø15 mm（取决于波片） |
| 转换效率与透过率 | 高达 70 %（平顶光束模式）/ 不低于 97 %（高斯光束模式） |
| LIDT 镀膜 | >10 [J/cm²]（10 ns @ 1064 nm） |
| 切换时间 | 0.2 秒 |
| 绝对位置编码器 | 是，分辨率 3.7 角秒 |
| 平顶光束 | 光束轮廓沿光轴方向保持平顶形状 |
可选镀膜
| 参数 | 规格 |
|---|---|
| A. 标准波长，nm | B. 定制波长 |
| 1 次谐波 - 760-840；1020-1040；1064 / 2 次谐波 - 390-410；510-520；532 / 3 次谐波 - 343；355 | 支持定制镀膜 |
订购型号
| 调节方式 | 类型 | 控制接口 | 典型应用 | 通光孔径，mm | 波长，nm | SKU |
|---|---|---|---|---|---|---|
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 6 mm | 1030 nm | 19750 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 6 mm | 515 nm | 19751 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 3 mm | 1030 nm | 19752 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 3 mm | 515 nm | 19753 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 6 mm | 1064 nm | 19754 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 3 mm | 1064 nm | 19755 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 6 mm | 532 nm | 19756 |
| 电动 | DOE | USB 或 RS232 | 平顶光束转换器 | ⌀ 3 mm | 532 nm | 19757 |
