EKSMA 沃拉斯顿棱镜
- 产品详情
产品图片
描述
- 将一束光分为两束正交偏振的发散光束
- 由优质的光学级天然方解石制成

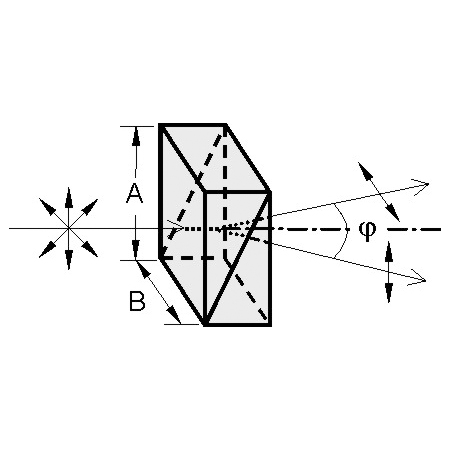

沃拉斯顿棱镜偏振器由两块相同的方解石棱镜组成。两束输出光束的偏折角度几乎相同。输出光束的角度间隔取决于波长。使用较高等级的方解石，可提供覆盖 300-2200 nm 波段的实用透射范围。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | 天然方解石 |
| 波长范围 | 350-2200 nm |
| 消光比 | 1:100 000 |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 波前畸变 | λ / 4 at 633 nm |
| 分离角 | 10 or 20 deg |
| 尺寸公差 | ±0.25 mm |
分类
| 参数 | 规格 | ||
|---|---|---|---|
| 类型 | Glan-Taylor\ | Glan-Laser\ | 棱镜 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 450-2101 | 渥拉斯顿偏振棱镜，尺寸10 x 10 mm，ϕ-10° | 标准尺寸 A x B=10 x 10 mm; 光束分离角 φ=ϕ-10°; 组=未安装天然方解石沃拉斯顿棱镜 |

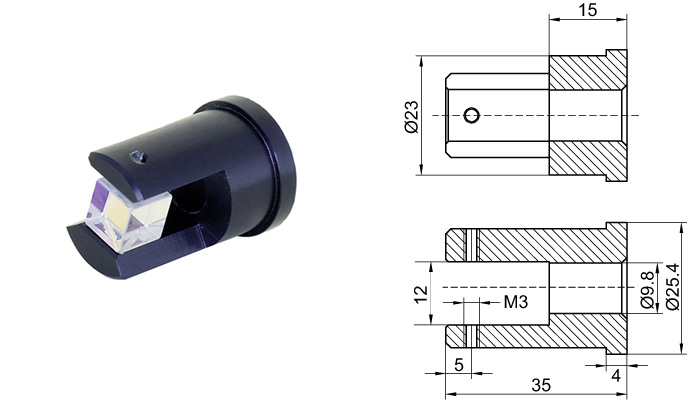

| 450-2101-M2Ps | 渥拉斯顿偏振棱镜，尺寸10 x 10 mm，ϕ-10°（SKU 450-2101-M2Ps） | 标准尺寸 A x B=10 x 10 mm; 光束分离角 φ=ϕ-10°; 组=已安装的天然方解石沃拉斯顿棱镜 |
| 450-2102 | 渥拉斯顿偏振棱镜，尺寸10 x 10 mm，ϕ-20° | 标准尺寸 A x B=10 x 10 mm; 光束分离角 φ=ϕ-20°; 组=未安装天然方解石沃拉斯顿棱镜 |
| 450-2102-M2Ps | 渥拉斯顿偏振棱镜，尺寸10 x 10 mm，ϕ-20°（SKU 450-2102-M2Ps） | 标准尺寸 A x B=10 x 10 mm; 光束分离角 φ=ϕ-20°; 组=已安装的天然方解石沃拉斯顿棱镜 |
| 450-2121 | 渥拉斯顿偏振棱镜，尺寸12 x 12 mm，ϕ-10° | 标准尺寸 A x B=12 x 12 mm; 光束分离角 φ=ϕ-10°; 组=未安装天然方解石沃拉斯顿棱镜 |
| 450-2121-M2Ps | 渥拉斯顿偏振棱镜，尺寸12 x 12 mm，ϕ-10°（SKU 450-2121-M2Ps） | 标准尺寸 A x B=12 x 12 mm; 光束分离角 φ=ϕ-10°; 组=已安装的天然方解石沃拉斯顿棱镜 |
| 450-2122 | 渥拉斯顿偏振棱镜，尺寸12 x 12 mm，ϕ-20° | 标准尺寸 A x B=12 x 12 mm; 光束分离角 φ=ϕ-20°; 组=未安装天然方解石沃拉斯顿棱镜 |
| 450-2122-M2Ps | 渥拉斯顿偏振棱镜，尺寸12 x 12 mm，ϕ-20°（SKU 450-2122-M2Ps） | 标准尺寸 A x B=12 x 12 mm; 光束分离角 φ=ϕ-20°; 组=已安装的天然方解石沃拉斯顿棱镜 |
| 450-2141 | 渥拉斯顿偏振棱镜，尺寸14 x 14 mm，ϕ-10° | 标准尺寸 A x B=14 x 14 mm; 光束分离角 φ=ϕ-10°; 组=未安装天然方解石沃拉斯顿棱镜 |
| 450-2141-M2P | 渥拉斯顿偏振棱镜，尺寸14 x 14 mm，ϕ-10°（SKU 450-2141-M2P） | 标准尺寸 A x B=14 x 14 mm; 光束分离角 φ=ϕ-10°; 组=已安装的天然方解石沃拉斯顿棱镜 |
| 450-2142 | 渥拉斯顿偏振棱镜，尺寸14 x 14 mm，ϕ-20° | 标准尺寸 A x B=14 x 14 mm; 光束分离角 φ=ϕ-20°; 组=未安装天然方解石沃拉斯顿棱镜 |
| 450-2142-M2P | 渥拉斯顿偏振棱镜，尺寸14 x 14 mm，ϕ-20°（SKU 450-2142-M2P） | 标准尺寸 A x B=14 x 14 mm; 光束分离角 φ=ϕ-20°; 组=已安装的天然方解石沃拉斯顿棱镜 |
