EKSMA 圆形薄膜激光偏振片
- 产品详情
产品图片
描述
请参阅包含 EKSMA Optics 提供的所有薄膜偏振片的新产品列表。
- 实现激光辐射的严格线偏振
- 利用平面表面反射时发生的偏振
- 标准薄膜偏振片：Rs/Tp：>99.5/95.0%
- 高透射率薄膜激光偏振片：Rs/Tp：>99.5/99.0%
- 超高透射率薄膜偏振片：Ts<0.2%，Rp<0.2%
- 高消光比薄膜偏振片：Tp>98%，Ts<0.1%
- 高损伤阈值，达到 10 J/cm²
- 消光比 200:1（适用于标准、高透射率和超高透射率薄膜偏振片），1000:1（适用于高消光比薄膜偏振片）
薄膜偏振片用于分离 s 和 p 偏振分量。它们设计用于高能激光器。由于损伤阈值高，在 1064 nm、8 ns 条件下可达 10 J/cm²，薄膜偏振片被用作格兰激光偏振棱镜或偏振分光立方体的替代方案。
典型应用包括 Nd:YAG 激光器的腔内 Q 开关截止偏振片或腔外衰减器。
薄膜偏振片可在大于 40° 的入射角下使用，但在 56° AOI（布儒斯特角）下偏振效率较高，并可在较宽的波长范围内实现偏振。典型偏振比 Tp/Ts 为 200:1。
标准尺寸可达上限 Ø50 mm（2"），可用尺寸为上限 100×200 mm。为获得理想透射率，薄膜偏振片应安装在合适的支架中以便进行角度调节。有关矩形薄膜偏振片的信息，请访问此处。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 表面平整度 | λ/10 @ 633 nm |
| 平行度 | < 30 arcsec |
| 通光孔径 | > 90% |
| 入射角 | 56°±2° |
| 直径公差 | +0.0 -0.12 mm |
| 厚度公差 | ±0.2 mm |
| 透过效率 | Tp > 95% |
| 消光比 Tp/Ts | > 200:1 (for standard, HT and UHT series) >1000:1 (for HE series) |
| 激光损伤阈值 | 10 J/cm2, 10 nsec pulse at 1064 nm typical |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 420-0114M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，515 nm，CT=3 mm | 波长=515 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0118M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，1030 nm，CT=3 mm | 波长=1030 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0125M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，633 nm，CT=3 mm | 波长=633 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |

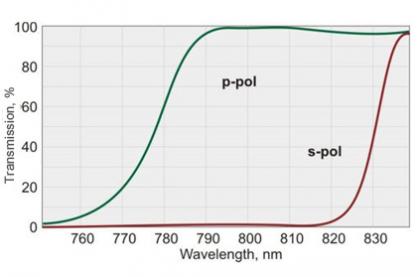

| 420-0126M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，800 nm，CT=3 mm | 波长=800 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0127M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，775 nm，CT=3 mm | 波长=775 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0136M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，780-820 nm，CT=3 mm | 波长=780-820 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0138M | 圆形薄膜激光偏振器，N-BK7，Ø12.5 mm，1010-1050 nm，CT=3 mm | 波长=1010-1050 nm; 直径=12,5 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0244M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，515 nm，CT=3 mm | 波长=515 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0248M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，1030 nm，CT=3 mm | 波长=1030 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0255M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，633 nm，CT=3 mm | 波长=633 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0256M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，800 nm，CT=3 mm | 波长=800 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0257M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，775 nm，CT=3 mm | 波长=775 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0266M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，780-820 nm，CT=3 mm | 波长=780-820 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0268M | 圆形薄膜激光偏振器，N-BK7，Ø25.0 mm，1010-1050 nm，CT=3 mm | 波长=1010-1050 nm; 直径=25,0 mm; 材料=BK7; 厚度 T=3 mm |
| 420-0505M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，633 nm，CT=6 mm | 波长=633 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0506M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，800 nm，CT=6 mm | 波长=800 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0507M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，775 nm，CT=6 mm | 波长=775 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0514M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，515 nm，CT=6 mm | 波长=515 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0518M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，1030 nm，CT=6 mm | 波长=1030 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0526M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，780-820 nm，CT=6 mm | 波长=780-820 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-0528M | 圆形薄膜激光偏振器，N-BK7，Ø50.0 mm，1010-1050 nm，CT=6 mm | 波长=1010-1050 nm; 直径=50,0 mm; 材料=BK7; 厚度 T=6 mm |
| 420-1110M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，266 nm，CT=3 mm | 波长=266 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1112M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，343 nm，CT=3 mm | 波长=343 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1114M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，515 nm，CT=3 mm | 波长=515 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1118M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，1030 nm，CT=3 mm | 波长=1030 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1123M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，400 nm，CT=3 mm | 波长=400 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1126M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，800 nm，CT=3 mm | 波长=800 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1136M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，780-820 nm，CT=3 mm | 波长=780-820 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1138M | 圆形薄膜激光偏振器，UV FS，Ø12.5 mm，1010-1050 nm，CT=3 mm | 波长=1010-1050 nm; 直径=12,5 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1240M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，266 nm，CT=3 mm | 波长=266 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1242M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，343 nm，CT=3 mm | 波长=343 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1244M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，515 nm，CT=3 mm | 波长=515 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1248M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，1030 nm，CT=3 mm | 波长=1030 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1253M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，400 nm，CT=3 mm | 波长=400 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1256M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，800 nm，CT=3 mm | 波长=800 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1266M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，780-820 nm，CT=3 mm | 波长=780-820 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1268M | 圆形薄膜激光偏振器，UV FS，Ø25.0 mm，1010-1050 nm，CT=3 mm | 波长=1010-1050 nm; 直径=25,0 mm; 材料=紫外熔石英; 厚度 T=3 mm |
| 420-1503M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，400 nm，CT=6 mm | 波长=400 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1506M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，800 nm，CT=6 mm | 波长=800 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1510M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，266 nm，CT=6 mm | 波长=266 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1512M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，343 nm，CT=6 mm | 波长=343 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1514M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，515 nm，CT=6 mm | 波长=515 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1518M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，1030 nm，CT=6 mm | 波长=1030 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1526M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，780-820 nm，CT=6 mm | 波长=780-820 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
| 420-1528M | 圆形薄膜激光偏振器，UV FS，Ø50.0 mm，1010-1050 nm，CT=6 mm | 波长=1010-1050 nm; 直径=50,0 mm; 材料=紫外熔石英; 厚度 T=6 mm |
