EKSMA Femtoline 低 GDD 超快反射镜
- 产品详情
产品图片
描述
飞秒应用激光反射镜设计具有宽工作波长范围和线性相位-频率特性（低群延迟色散（GDD））。涂层为单层介质，在工作波长范围内无相移。

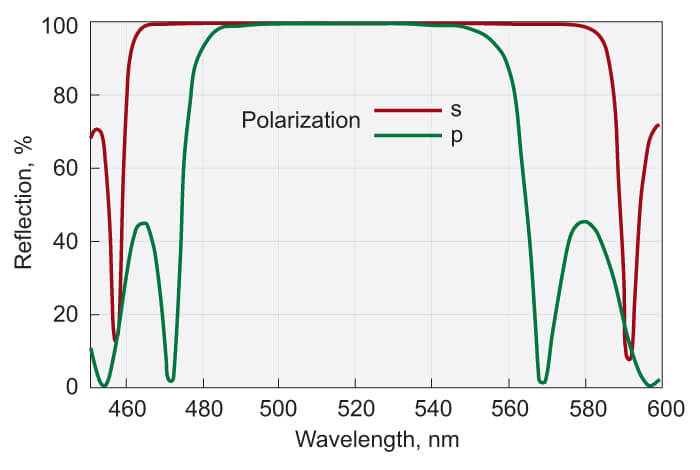

对于相同的介质涂层，高反射率反射镜在 s 偏振下始终比 p 偏振具有更高的反射率、更宽的工作范围和更低的脉冲畸变。如有可能，请使用 s 偏振光束的反射镜。
我们的标准反射镜适用于基频 Ti:Sapphire 和 Yb:KGW/KYW 激光器及其倍频、三倍频或四倍频。推荐用于工作在 UV 波段的高功率激光应用。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | UV grade Fused Silica or BK7 glass |
| S1 表面平整度 | λ / 10 at 633 nm |
| S1 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| S2 表面质量 | 商用抛光 |
| 直径公差 | +0.00 mm-0.12 mm |
| 厚度公差 | ±0.25 |
| 楔形 | <3 min |
| 倒角 | 0.3 mm at 45° typical |
| 参数 | 规格 |
|---|---|
| 技术 | 电子束多层介质 或 离子束溅射 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |
| 镀膜 | Hard dielectric High Reflection R>99.5% |
| 适用于平均偏振 | R=(Rs+Rp) / 2 |
| 激光损伤阈值 | >100 mJ / cm², 50 fsec, 50 Hz, 800 nm typical |
| 镀膜表面平面度 | λ / 10 at 633 nm over clear aperture |
| 入射角 | 0 or 45±3 degrees |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 031-0400-i0 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø12.7 x 3 mm，380-420 nm，99.7%，0° | 尺寸=ø12.7 x 3 mm; 波长=380-420 nm; R, % (s+p)/2=99.7%; 材料=BK7; AOI=0° |
| 031-0800-i0 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø12.7 x 3 mm，760-840 nm，99.7%，0° | 尺寸=ø12.7 x 3 mm; 波长=760-840 nm; R, % (s+p)/2=99.7%; 材料=BK7; AOI=0° |
| 031-0800T6 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø12.7 x 6 mm，760-840 nm，99.5%，45° | 尺寸=ø12.7 x 6 mm; 波长=760-840 nm; R, % (s+p)/2=99.5%; 材料=BK7; AOI=45° |
| 031-1030 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø12.7 x 3 mm，1000-1060 nm，99.5%，45° | 尺寸=ø12.7 x 3 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.5%; 材料=BK7; AOI=45° |
| 037-0400-i0 | Femtoline低GDD超快反射镜，380-420 nm，Ti:Sa 2H，0° | 波长=380-420 nm; AOI=0°; D=76.2 mm; 应用=Ti:Sa 2H; 边缘厚度=12.7 mm; R, % (S+p)/2=99.8% |
| 037-0515 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø76.2 x 12.7 mm，500-530 nm，99.5%，45° | 尺寸=ø76.2 x 12.7 mm; 波长=500-530 nm; R, % (s+p)/2=99.5%; 材料=BK7; AOI=45° |
| 037-0515-i0 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø76.2 x 12.7 mm，500-530 nm，99.7%，0° | 尺寸=ø76.2 x 12.7 mm; 波长=500-530 nm; R, % (s+p)/2=99.7%; 材料=BK7; AOI=0° |
| 037-1030 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø76.2 x 12.7 mm，1000-1060 nm，99.5%，45° | 尺寸=ø76.2 x 12.7 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.5%; 材料=BK7; AOI=45° |
| 037-1030-i0 | Femtoline低GDD超快反射镜，N-BK7，尺寸Ø76.2 x 12.7 mm，1000-1060 nm，99.7%，0° | 尺寸=ø76.2 x 12.7 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.7%; 材料=BK7; AOI=0° |
| 041-0400 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø12.7 x 3 mm，380-420 nm，99.5%，45° | 尺寸=ø12.7 x 3 mm; 波长=380-420 nm; R, % (s+p)/2=99.5%; 材料=紫外熔石英; AOI=45° |
| 041-0515T6-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø12.7 x 6 mm，500-530 nm，99.7%，0° | 尺寸=ø12.7 x 6 mm; 波长=500-530 nm; R, % (s+p)/2=99.7%; 材料=紫外熔石英; AOI=0° |
| 041-0515T6HHR | Femtoline低GDD超快反射镜，UV FS，尺寸Ø12.7 x 6 mm，500-530 nm，99.9%，45° | 尺寸=ø12.7 x 6 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=45° |
| 041-0515T6HHR-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø12.7 x 6 mm，500-530 nm，99.9%，0° | 尺寸=ø12.7 x 6 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=0° |
| 041-0800T6HHR-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø12.7 x 6 mm，760-840 nm，99.9%，0° | 尺寸=ø12.7 x 6 mm; 波长=760-840 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=0° |
| 042-0515HHR | Femtoline低GDD超快反射镜，UV FS，尺寸Ø25.4 x 6 mm，500-530 nm，99.9%，45° | 尺寸=ø25.4 x 6 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=45° |
| 042-0515HHR-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø25.4 x 6 mm，500-530 nm，99.9%，0° | 尺寸=ø25.4 x 6 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=0° |
| 042-1030 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø25.4 x 6 mm，1000-1060 nm，99.5%，45° | 尺寸=ø25.4 x 6 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.5%; 材料=紫外熔石英; AOI=45° |
| 042-1030HHR | Femtoline低GDD超快反射镜，UV FS，尺寸Ø25.4 x 6 mm，1000-1060 nm，99.9%，45° | 尺寸=ø25.4 x 6 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=45° |
| 045-0515T12HHR | Femtoline低GDD超快反射镜，UV FS，尺寸Ø50.8 x 12 mm，500-530 nm，99.9%，45° | 尺寸=ø50.8 x 12 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=45° |
| 045-0515T12HHR-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø50.8 x 12 mm，500-530 nm，99.9%，0° | 尺寸=ø50.8 x 12 mm; 波长=500-530 nm; R, % (s+p)/2=99.9%; 材料=紫外熔石英; AOI=0° |
| 045-1030-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø50.8 x 8 mm，1000-1060 nm，99.7%，0° | 尺寸=ø50.8 x 8 mm; 波长=1000-1060 nm; R, % (s+p)/2=99.7%; 材料=紫外熔石英; AOI=0° |
| 047-0266-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø76.2 x 12.7 mm，257-275 nm，99.0%，0° | 尺寸=ø76.2 x 12.7 mm; 波长=257-275 nm; R, % (s+p)/2=99.0%; 材料=紫外熔石英; AOI=0° |
| 047-0515-i0 | Femtoline低GDD超快反射镜，UV FS，尺寸Ø76.2 x 12.7 mm，500-530 nm，99.7%，0° | 尺寸=ø76.2 x 12.7 mm; 波长=500-530 nm; R, % (s+p)/2=99.7%; 材料=紫外熔石英; AOI=0° |
