EKSMA Femtoline 激光谐波分离镜
- 产品详情
产品图片
描述
- 提供 Ø 0.5 或 1 英寸 UVFS 基片，表面平整度为 λ/10
谐波分离器是一种二向色分束镜，可反射某一波长并透射另一波长。其对目标波长的反射率优于 99,5%，对被抑制波长的透射率不低于 90%。谐波分离器的后表面镀有增透膜。如有可能，应将较短波长用于反射，将较长波长用于透射，以获得更高的反射/透射系数。
技术规格
基片
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| S1 表面平整度 | λ / 10 typical at 633 nm |
| S1 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| S2 表面平整度 | λ / 10 typical at 633 nm |
| S2 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm-0.12 mm |
| 厚度公差 | ±0.25 |
| 平行度 | <30 arcsec |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 电子束多层介质 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |
| 镀膜表面平面度 | λ / 10 at 633 nm over clear aperture |
| 背面镀增透膜 | AOI 45°, R<0.5% / AOI 0°, R<0.25% |
| 激光损伤阈值 | <100 mJ / cm², 50 Fsec pulse, 800 nm typical |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-0840 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>93%@400nm，R>99.5%@800nm，0° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-0845 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>93%@400nm，R>99.5%@800nm，45° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-2400 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@390-410nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-2405 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@390-410nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-2480 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>90%@400+800nm，R>99.5%@257-275nm，0° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-2485 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>90%@400+800nm，R>99.5%@257-275nm，45° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-2800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-2805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-3130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-3135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-3450 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@500-530nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-3455 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@500-530nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-3530 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>90%@515+1030nm，R>99.5%@333-353nm，0° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-3535 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>90%@515+1030nm，R>99.5%@333-353nm，45° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-4800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@390-410nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-4805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@390-410nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-5130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-5135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-6510 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>93%@515nm，R>99.5%@1030nm，0° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-6515 | Femtoline激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，T>93%@515nm，R>99.5%@1030nm，45° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-0840 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>93%@400nm，R>99.5%@800nm，0° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-0845 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>93%@400nm，R>99.5%@800nm，45° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-2400 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@390-410nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |

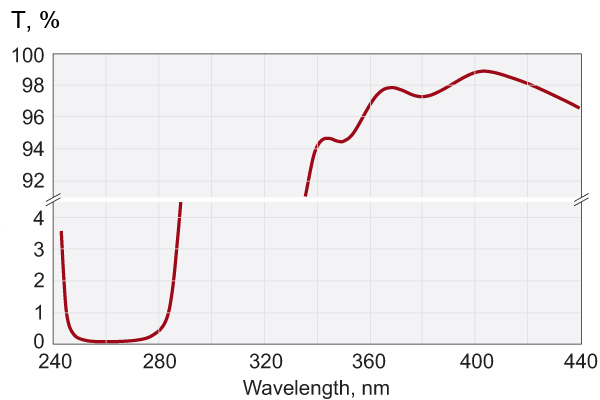

| 042-2405 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@390-410nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-2480 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>90%@400+800nm，R>99.5%@257-275nm，0° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |

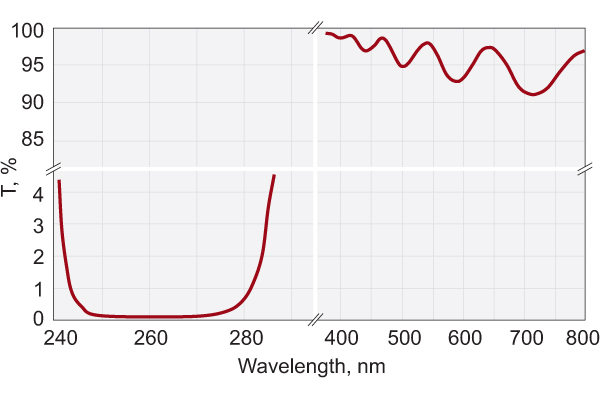

| 042-2485 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>90%@400+800nm，R>99.5%@257-275nm，45° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-2800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |

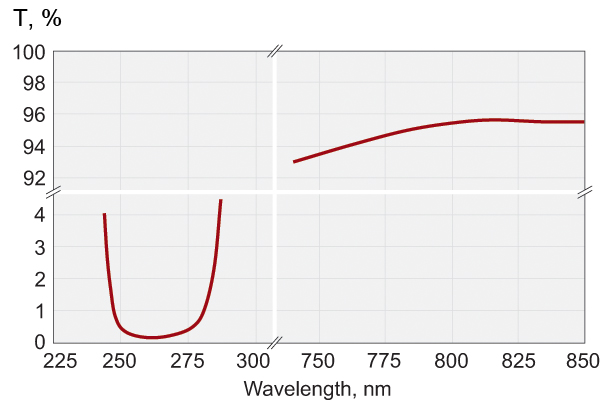

| 042-2805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-3130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-3135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-3450 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@500-530nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-3455 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@500-530nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-3530 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>90%@515+1030nm，R>99.5%@333-353nm，0° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-3535 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>90%@515+1030nm，R>99.5%@333-353nm，45° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-4800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@390-410nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-4805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@780-820nm，R>99.5%@390-410nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-5130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |

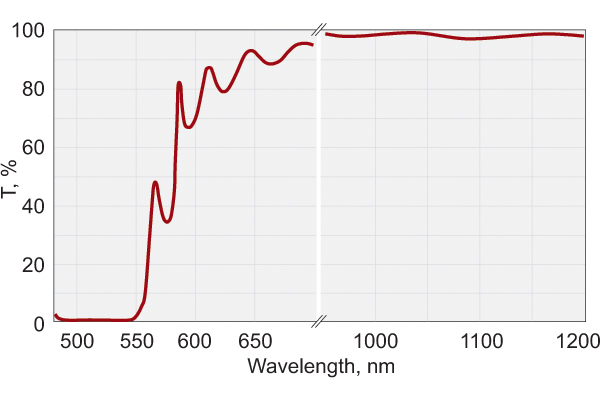

| 042-5135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-6510 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>93%@515nm，R>99.5%@1030nm，0° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |

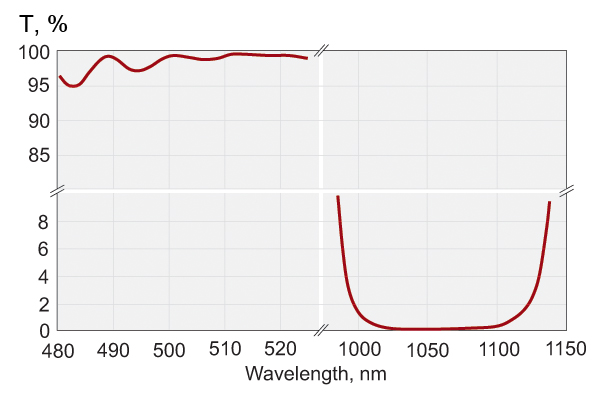

| 042-6515 | Femtoline激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，T>93%@515nm，R>99.5%@1030nm，45° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 045-0840 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>93%@400nm，R>99.5%@800nm，0° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-0845 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>93%@400nm，R>99.5%@800nm，45° | 透射波长=T>93%@400nm; 反射波长=R>99.5%@800nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-2400 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@390-410nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-2405 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@390-410nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@390-410nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-2480 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>90%@400+800nm，R>99.5%@257-275nm，0° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-2485 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>90%@400+800nm，R>99.5%@257-275nm，45° | 透射波长=T>90%@400+800nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-2800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@780-820nm，R>99.5%@257-275nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-2805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@780-820nm，R>99.5%@257-275nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@257-275nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-3130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-3135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@1000-1060nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-3450 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@500-530nm，R>99.5%@333-353nm，0° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-3455 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@500-530nm，R>99.5%@333-353nm，45° | 透射波长=T>95%@500-530nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-3530 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>90%@515+1030nm，R>99.5%@333-353nm，0° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-3535 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>90%@515+1030nm，R>99.5%@333-353nm，45° | 透射波长=T>90%@515+1030nm; 反射波长=R>99.5%@333-353nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-4800 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@780-820nm，R>99.5%@390-410nm，0° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-4805 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@780-820nm，R>99.5%@390-410nm，45° | 透射波长=T>95%@780-820nm; 反射波长=R>99.5%@390-410nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-5130 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，0° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-5135 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>95%@1000-1060nm，R>99.5%@500-530nm，45° | 透射波长=T>95%@1000-1060nm; 反射波长=R>99.5%@500-530nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-6510 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>93%@515nm，R>99.5%@1030nm，0° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-6515 | Femtoline激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，T>93%@515nm，R>99.5%@1030nm，45° | 透射波长=T>93%@515nm; 反射波长=R>99.5%@1030nm; 直径=ø 50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
