EKSMA Femtoline 高透射激光谐波分离镜
- 产品详情
产品图片
描述
高透射率谐波分离器是一种二向色分光镜，可反射一个波长并透射另一个波长。高透射率谐波分离器的主要优势在于其透射波长——T>98%@515 nm + T>99%@1030 nm，同时谐波分离器的后表面镀有增透膜，以尽量地减少背面反射。
技术规格
基片
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| S1 表面平整度 | λ / 10 typical at 633 nm |
| S1 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| S2 表面平整度 | λ / 10 typical at 633 nm |
| S2 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm-0.12 mm |
| 厚度公差 | ±0.25 mm |
| 平行度 | <30 arcsec |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |
| 镀膜表面平面度 | λ / 8 at 633 nm over 80% of diameter |
| 透射波前畸变（TWD） | λ / 10 over clear aperture |
| 背面镀增透膜 | AOI 45°, R<0.5%, (s+p) / 2 / AOI 0°, R<0.1% |
| 激光损伤阈值 | > 0.3 J / cm², 200 fs, 100 Hz, 343 nm, p-pol >0.7 J / cm², 10 ps, 50 kHz, 343 nm, p-pol |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-2530PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，0° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-2535PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，45° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-3530PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.5%@343 nm，T>98%@515 nm + T>99%@1030 nm，0° | 反射波长 S 和 P 偏振=R>99.5%@343 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>99%@1030 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-3535PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.5%@343 nm，T>98%@515 nm + T>99%@1030 nm，45° | 反射波长 S 和 P 偏振=R>99.5%@343 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>99%@1030 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-5130HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.9%@500-530 nm，T>99%@1000-1060 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@500-530 nm; 透射波长 S 和 P 偏振=T>99%@1000-1060 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-5135HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.9%@505-525 nm，T>99%@1010-1050 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@505-525 nm; 透射波长 S 和 P 偏振=T>99%@1010-1050 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 041-6510HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 041-6515HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø12.7 mm，CT=3 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-0840HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@760-840 nm，Tave>95%@380-420 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@760-840 nm; 透射波长 S 和 P 偏振=Tave>95%@380-420 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-0845HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@760-840 nm，Tave>95%@380-420 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@760-840 nm; 透射波长 S 和 P 偏振=Tave>95%@380-420 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-2530PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=6 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，0° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=UVFS |
| 042-2535PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=6 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，45° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=UVFS |
| 042-3530PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=6 mm，R>99.5%@343 nm，T>98%@515 nm + T>99%@1030 nm，0° | 反射波长 S 和 P 偏振=R>99.5%@343 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>99%@1030 nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=UVFS |

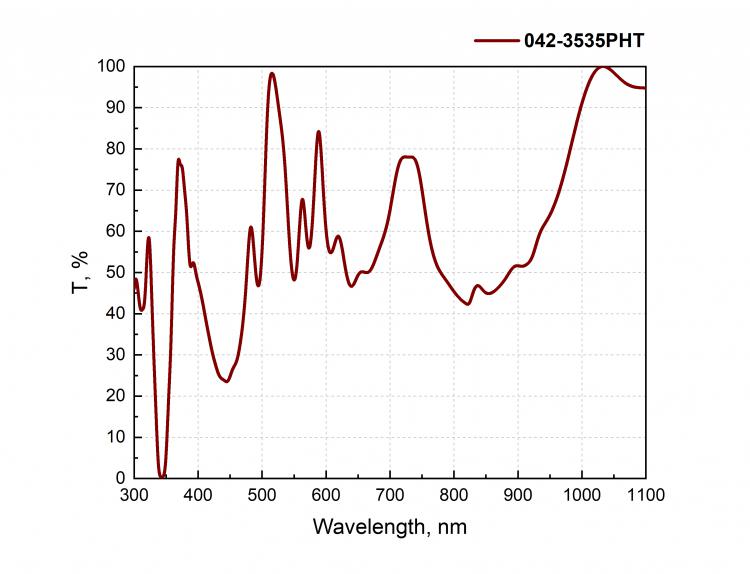

| 042-3535PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=6 mm，R>99.5%@343 nm，T>98%@515 nm + T>99%@1030 nm，45° | 反射波长 S 和 P 偏振=R>99.5%@343 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>99%@1030 nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=UVFS |
| 042-4800HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@380-420 nm，T>99%@720-880 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@380-420 nm; 透射波长 S 和 P 偏振=T>99%@720-880 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-4805HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@380-420 nm，T>99%@720-880 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@380-420 nm; 透射波长 S 和 P 偏振=T>99%@720-880 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-5130HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@500-530 nm，T>99%@1000-1060 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@500-530 nm; 透射波长 S 和 P 偏振=T>99%@1000-1060 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-5135HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@505-525 nm，T>99%@1010-1050 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@505-525 nm; 透射波长 S 和 P 偏振=T>99%@1010-1050 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 042-6510HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=0°; 材料=UVFS |
| 042-6515HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø25.4 mm，CT=3 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø25.4 mm; 厚度=3 mm; AOI=45°; 材料=UVFS |
| 045-0840HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@760-840 nm，Tave>95%@380-420 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@760-840 nm; 透射波长 S 和 P 偏振=Tave>95%@380-420 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-0845HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@760-840 nm，Tave>95%@380-420 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@760-840 nm; 透射波长 S 和 P 偏振=Tave>95%@380-420 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-2530PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，0° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-2535PHT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.0%@257 nm，T>98%@515 nm + T>98%@1030 nm，45° | 反射波长 S 和 P 偏振=R>99.0%@257 nm; 透射波长 S 和 P 偏振=T>98%@515 nm + T>98%@1030 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-4800HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@380-420 nm，T>99%@720-880 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@380-420 nm; 透射波长 S 和 P 偏振=T>99%@720-880 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-4805HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@380-420 nm，T>99%@720-880 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@380-420 nm; 透射波长 S 和 P 偏振=T>99%@720-880 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-5130HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@500-530 nm，T>99%@1000-1060 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@500-530 nm; 透射波长 S 和 P 偏振=T>99%@1000-1060 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-5135HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@505-525 nm，T>99%@1010-1050 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@505-525 nm; 透射波长 S 和 P 偏振=T>99%@1010-1050 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
| 045-6510HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，0° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=0°; 材料=UVFS |
| 045-6515HT | Femtoline高透射激光谐波分光镜，紫外熔融石英，Ø50.8 mm，CT=8 mm，R>99.9%@1015-1045 nm，T>98%@510-520 nm，45° | 反射波长 S 和 P 偏振=R>99.9%@1015-1045 nm; 透射波长 S 和 P 偏振=T>98%@510-520 nm; 直径=ø50.8 mm; 厚度=8 mm; AOI=45°; 材料=UVFS |
