EKSMA 高功率激光反射镜（纳秒应用）
- 产品详情
产品图片
描述
新型超高损伤阈值激光反射镜专为飞秒激光应用而设计。这些反射镜采用先进的 IBS 镀膜工艺制造。反射镜的设计波长包括基频 Nd:YAG 激光 1064 nm、其倍频 532 nm 以及 800 nm，反射率 R>99.9%。

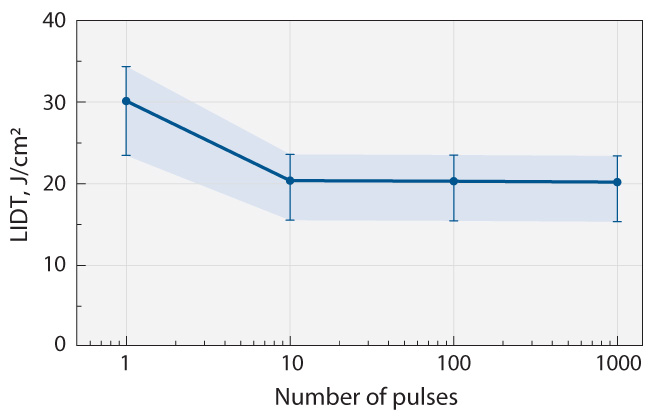

激光诱导损伤阈值是在反射镜设计波长下，依据 ISO 21254-2 标准 1000-on-1 测试条件，采用 10 ns 脉冲、100 Hz 重复频率测得。
技术规格
基片
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| S1 表面平整度 | λ / 10 at 633 nm |
| S1 表面质量 | 20-10 scratch&dig (MIL-PRF-13830B) |
| S2 表面质量 | 商用抛光 |
| 直径公差 | +0.00 mm / -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 楔形 | < 3 min |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射（IBS） |
| 附着力和耐久性 | Per MIL-C-675A, Insoluble in lab solvents |
| 通光孔径 | Exceeds 85% of diameter |
| 镀膜表面平面度 | λ / 8 at 633 nm over 80% of diameter |
| 激光诱导损伤阈值 | Measured at design wavelength, 10 ns pulse, 100 Hz |
分类
| 参数 | 规格 |
|---|---|
| 波长 | 1064nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-0260HHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，266 nm，99.5%，LDT >6 J/cm²，45° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; 组=Design wavelength - 266 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 041-0260HHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，266 nm，99.5%，LDT >6 J/cm²，0° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; R, % (s+p)/2=99.5%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 041-0350UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，355 nm，99.8%，LDT >10 J/cm²，45° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 355 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.8%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 041-0350UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，355 nm，99.8%，LDT >10 J/cm²，0° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; R, % (s+p)/2=99.8%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 041-0530T6HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，532 nm，99.9%，LDT >10 J/cm²，0-45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=0-45°; 材料=紫外熔石英 |
| 041-0530T6UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，532 nm，99.9%，LDT >20 J/cm²，45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 041-0530T6UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，532 nm，99.95%，LDT >20 J/cm²，0° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 041-0800NT6UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，800 nm，99.9%，LDT >30 J/cm²，45° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 041-0800NT6UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，800 nm，99.9%，LDT >30 J/cm²，0° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 041-1060NT6UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1064 nm，99.9%，LDT >40 J/cm²，45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 041-1060NT6UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1064 nm，99.95%，LDT >40 J/cm²，0° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 041-1060T6HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1064 nm，99.9%，LDT >20 J/cm²，0-45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø12.7 x 6 mm; AOI=0-45°; 材料=紫外熔石英 |
| 042-0260HHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，266 nm，99.5%，LDT >6 J/cm²，45° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; 组=Design wavelength - 266 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-0260HHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，266 nm，99.5%，LDT >6 J/cm²，0° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; 组=Design wavelength - 266 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø25.4 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-0350UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，355 nm，99.8%，LDT >10 J/cm²，45° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 355 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.8%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-0350UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，355 nm，99.8%，LDT >10 J/cm²，0° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 355 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.8%; 尺寸=ø25.4 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-0530HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，532 nm，99.9%，LDT >10 J/cm²，0-45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=0-45°; 材料=紫外熔石英 |
| 042-0530UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，532 nm，99.9%，LDT >20 J/cm²，45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-0530UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，532 nm，99.95%，LDT >20 J/cm²，0° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø25.4 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-0800NUHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，800 nm，99.9%，LDT >30 J/cm²，45° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-0800NUHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，800 nm，99.9%，LDT >30 J/cm²，0° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-1060HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1064 nm，99.9%，LDT >20 J/cm²，0-45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=0-45°; 材料=紫外熔石英 |
| 042-1060NUHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1064 nm，99.9%，LDT >40 J/cm²，45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-1060NUHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1064 nm，99.95%，LDT >40 J/cm²，0° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø25.4 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 045-0260HHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，266 nm，99.5%，LDT >6 J/cm²，45° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; 组=Design wavelength - 266 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø50.8 x 12 mm; AOI=45°; 材料=紫外熔石英 |
| 045-0260HHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，266 nm，99.5%，LDT >6 J/cm²，0° | 波长=266 nm; 激光诱导损伤阈值（LIDT）=>6 J/cm²; R, % (s+p)/2=99.5%; 尺寸=ø50.8 x 12 mm; AOI=0°; 材料=紫外熔石英 |
| 045-0350UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，355 nm，99.8%，LDT >10 J/cm²，45° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 355 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.8%; 尺寸=ø50.8 x 12 mm; AOI=45°; 材料=紫外熔石英 |
| 045-0350UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，355 nm，99.8%，LDT >10 J/cm²，0° | 波长=355 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; R, % (s+p)/2=99.8%; 尺寸=ø50.8 x 12 mm; AOI=0°; 材料=紫外熔石英 |
| 045-0530T12HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，532 nm，99.9%，LDT >10 J/cm²，0-45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø50.8 x 12 mm; AOI=0-45°; 材料=紫外熔石英 |
| 045-0530T12UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，532 nm，99.9%，LDT >20 J/cm²，45° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø50.8 x 12 mm; AOI=45°; 材料=紫外熔石英 |
| 045-0530T12UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，532 nm，99.95%，LDT >20 J/cm²，0° | 波长=532 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 532 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø50.8 x 12 mm; AOI=0°; 材料=紫外熔石英 |
| 045-0800NT12UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，800 nm，99.9%，LDT >30 J/cm²，45° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø50.8 x 12 mm; AOI=45°; 材料=紫外熔石英 |
| 045-0800NT12UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，800 nm，99.9%，LDT >30 J/cm²，0° | 波长=800 nm; 激光诱导损伤阈值（LIDT）=>30 J/cm²; 组=Design wavelength - 800 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø50.8 x 12 mm; AOI=0°; 材料=紫外熔石英 |
| 045-1060NT12HHR-i0-45 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1064 nm，99.7%，LDT >20 J/cm²，0-45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>20 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.7%; 尺寸=ø50.8 x 12 mm; AOI=0-45°; 材料=紫外熔石英 |
| 045-1060NT12UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1064 nm，99.9%，LDT >40 J/cm²，45° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.9%; 尺寸=ø50.8 x 12 mm; AOI=45°; 材料=紫外熔石英 |
| 045-1060NT12UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1064 nm，99.95%，LDT >40 J/cm²，0° | 波长=1064 nm; 激光诱导损伤阈值（LIDT）=>40 J/cm²; 组=Design wavelength - 1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.95%; 尺寸=ø50.8 x 12 mm; AOI=0°; 材料=紫外熔石英 |
| 061-5306HHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，532+1064 nm，99.5%，LDT >15 J/cm²@1064 nm, >5 J/cm²@532 nm，45° | 波长=532+1064 nm; 激光诱导损伤阈值（LIDT）=>15 J/cm2@1064 nm, >5 J/cm2@532 nm; R, % (s+p)/2=99.5%; 尺寸=ø12.7 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 061-5306HHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，532+1064 nm，99.5%，LDT >15 J/cm²@1064 nm, >5 J/cm²@532 nm，0° | 波长=532+1064 nm; 激光诱导损伤阈值（LIDT）=>15 J/cm2@1064 nm, >5 J/cm2@532 nm; 组=Design wavelength - 532+1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø12.7 x 6 mm; AOI=0°; 材料=紫外熔石英 |
| 062-5306UHHR | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，532+1064 nm，99.5%，LDT >10 J/cm²，45° | 波长=532+1064 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 532+1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
| 062-5306UHHR-i0 | 高功率纳秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，532+1064 nm，99.5%，LDT >10 J/cm²，45°（SKU 062-5306UHHR-i0） | 波长=532+1064 nm; 激光诱导损伤阈值（LIDT）=>10 J/cm²; 组=Design wavelength - 532+1064 nm, LIDT @ 10 ns pulse, 100 Hz; R, % (s+p)/2=99.5%; 尺寸=ø25.4 x 6 mm; AOI=45°; 材料=紫外熔石英 |
