EKSMA 高透射激光谐波分离镜
- 产品详情
产品图片
描述
技术规格
- IBS 镀膜，适用于高功率激光器
- 激光损伤阈值 >10 J/cm²，8 nsec 脉冲，1064 nm 典型值
- 透射波长：T>99%
- 背面增透膜
基片
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| S1 表面平整度 | λ / 10 typical at 633 nm |
| S1 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| S2 表面平整度 | λ / 10 typical at 633 nm |
| S2 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 平行度 | 30 arcsec |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射（IBS） |
| 镀膜表面平面度 | λ / 8 at 633 nm over 80% of diameter |
| 透射波前畸变（TWD） | λ / 10 over clear aperture |
| 背面镀增透膜 | AOI 45°, R<0.5%, (s+p) / 2 / AOI 0°, R<0.1% |
| 激光损伤阈值 | >10 J / cm², 8 ns pulse, 1064 nm |
分类
| 参数 | 规格 |
|---|---|
| 波长 | 1064nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-2510HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.0%@266 nm，T>98%@532nm + 1064nm，0° | 反射波长=R>99.0%@266 nm; 透射波长=T>98%@532nm + 1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=紫外熔石英 |
| 041-2515HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.0%@266 nm，T>98%@532nm + 1064nm，45° | 反射波长=R>99.0%@266 nm; 透射波长=T>98%@532nm + 1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=紫外熔石英 |
| 041-3510HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@355 nm，T>98%@532nm + T>99%@1064nm，0° | 反射波长=R>99.5%@355 nm; 透射波长=T>98%@532nm + T>99%@1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=紫外熔石英 |
| 041-3515HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@355 nm，T>98%@532nm + T>99%@1064nm，45° | 反射波长=R>99.5%@355 nm; 透射波长=T>98%@532nm + T>99%@1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=紫外熔石英 |
| 041-5100HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.9%@532nm，T>99%@1064nm，0° | 反射波长=R>99.9%@532nm; 透射波长=T>99%@1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=紫外熔石英 |

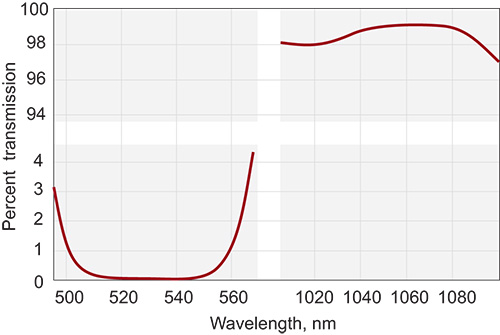

| 041-5105HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.9%@532nm，T>99%@1064nm，45° | 反射波长=R>99.9%@532nm; 透射波长=T>99%@1064nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=紫外熔石英 |
| 041-6500HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1064nm，T>99%@532nm，0° | 反射波长=R>99.5%@1064nm; 透射波长=T>99%@532nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=0°; 材料=紫外熔石英 |
| 041-6505HT | 高透射激光谐波分光镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1064nm，T>99%@532nm，45° | 反射波长=R>99.5%@1064nm; 透射波长=T>99%@532nm; 直径=ø12.7 mm; 厚度=3 mm; AOI=45°; 材料=紫外熔石英 |
| 042-2510HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.0%@266 nm，T>98%@532nm + 1064nm，0° | 反射波长=R>99.0%@266 nm; 透射波长=T>98%@532nm + 1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-2515HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.0%@266 nm，T>98%@532nm + 1064nm，45° | 反射波长=R>99.0%@266 nm; 透射波长=T>98%@532nm + 1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-3510HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@355 nm，T>98%@532nm + T>99%@1064nm，0° | 反射波长=R>99.5%@355 nm; 透射波长=T>98%@532nm + T>99%@1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-3515HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@355 nm，T>98%@532nm + T>99%@1064nm，45° | 反射波长=R>99.5%@355 nm; 透射波长=T>98%@532nm + T>99%@1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-5100HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.9%@532nm，T>99%@1064nm，0° | 反射波长=R>99.9%@532nm; 透射波长=T>99%@1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-5105HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.9%@532nm，T>99%@1064nm，45° | 反射波长=R>99.9%@532nm; 透射波长=T>99%@1064nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=紫外熔石英 |
| 042-6500HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1064nm，T>99%@532nm，0° | 反射波长=R>99.5%@1064nm; 透射波长=T>99%@532nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=0°; 材料=紫外熔石英 |
| 042-6505HT | 高透射激光谐波分光镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1064nm，T>99%@532nm，45° | 反射波长=R>99.5%@1064nm; 透射波长=T>99%@532nm; 直径=ø25.4 mm; 厚度=6 mm; AOI=45°; 材料=紫外熔石英 |
