EKSMA 标准楔形棱镜
- 产品详情

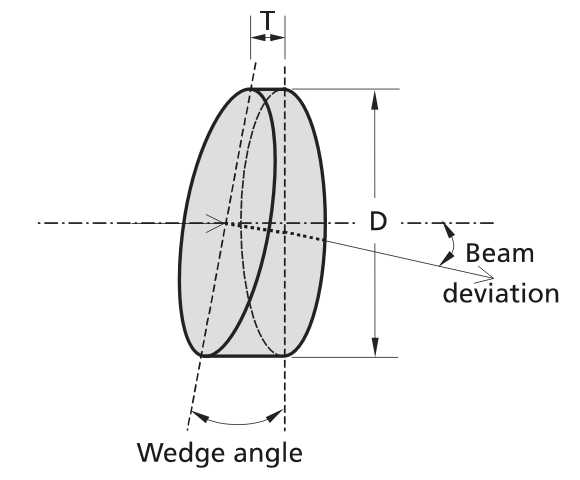

产品图片
描述
- 在光学系统中引导光束
- 可成对使用，实现连续的角度调整
通过选择合适的楔形棱镜，可以轻松实现精确的光束偏转，而不影响其他光束参数。若将两块楔形棱镜的斜面相对靠近配合使用，通过反向旋转它们即可实现光束偏转的连续变化。
Wedge 棱镜有不同形状与尺寸可选，或可配备各类增透膜。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of the diameter |
| 直径公差 | +0.00, -0.12 mm |
| 楔角公差 | ±3 arcmin |
| 表面平整度 | λ / 4 @ 633 nm |
| 厚度公差 | ±0.2 mm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 310-0100E | 标准楔形棱镜，N-BK7，Ø12.7 mm，LDT 0.25，LDT 0.26，0.5° | BD @ 1064 nm=0.25; BD @ 532 nm=0.26; BD @ 355 nm=-; 楔形=0.5°; 材料=BK7; 直径=12.7 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0101E | 标准楔形棱镜，N-BK7，Ø12.7 mm，LDT 0.51，LDT 0.52，1° | BD @ 1064 nm=0.51; BD @ 532 nm=0.52; BD @ 355 nm=-; 楔形=1°; 材料=BK7; 直径=12.7 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0102E | 标准楔形棱镜，N-BK7，Ø12.7 mm，LDT 1.01，LDT 1.04，2° | BD @ 1064 nm=1.01; BD @ 532 nm=1.04; BD @ 355 nm=-; 楔形=2°; 材料=BK7; 直径=12.7 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0103E | 标准楔形棱镜，N-BK7，Ø12.7 mm，LDT 1.52，LDT 1.56，3° | BD @ 1064 nm=1.52; BD @ 532 nm=1.56; BD @ 355 nm=-; 楔形=3°; 材料=BK7; 直径=12.7 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0105E | 标准楔形棱镜，N-BK7，Ø12.7 mm，LDT 2.54，LDT 2.60，5° | BD @ 1064 nm=2.54; BD @ 532 nm=2.60; BD @ 355 nm=-; 楔形=5°; 材料=BK7; 直径=12.7 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0200E | 标准楔形棱镜，N-BK7，Ø25.4 mm，LDT 0.25，LDT 0.26，0.5° | BD @ 1064 nm=0.25; BD @ 532 nm=0.26; BD @ 355 nm=-; 楔形=0.5°; 材料=BK7; 直径=25.4 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0201E | 标准楔形棱镜，N-BK7，Ø25.4 mm，LDT 0.51，LDT 0.52，1° | BD @ 1064 nm=0.51; BD @ 532 nm=0.52; BD @ 355 nm=-; 楔形=1°; 材料=BK7; 直径=25.4 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0202E | 标准楔形棱镜，N-BK7，Ø25.4 mm，LDT 1.01，LDT 1.04，2° | BD @ 1064 nm=1.01; BD @ 532 nm=1.04; BD @ 355 nm=-; 楔形=2°; 材料=BK7; 直径=25.4 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0203E | 标准楔形棱镜，N-BK7，Ø25.4 mm，LDT 1.52，LDT 1.56，3° | BD @ 1064 nm=1.52; BD @ 532 nm=1.56; BD @ 355 nm=-; 楔形=3°; 材料=BK7; 直径=25.4 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-0205E | 标准楔形棱镜，N-BK7，Ø25.4 mm，LDT 2.54，LDT 2.60，5° | BD @ 1064 nm=2.54; BD @ 532 nm=2.60; BD @ 355 nm=-; 楔形=5°; 材料=BK7; 直径=25.4 mm; 组=BK7 Standard Wedge Prisms; 厚度=3 mm |
| 310-1100E | 标准楔形棱镜，UV FS，Ø12.7 mm，LDT 0.22，LDT 0.23，LDT 0.24，0.5° | BD @ 1064 nm=0.22; BD @ 532 nm=0.23; BD @ 355 nm=0.24; 楔形=0.5°; 材料=紫外熔石英; 直径=12.7 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1101E | 标准楔形棱镜，UV FS，Ø12.7 mm，LDT 0.45，LDT 0.46，LDT 0.48，1° | BD @ 1064 nm=0.45; BD @ 532 nm=0.46; BD @ 355 nm=0.48; 楔形=1°; 材料=紫外熔石英; 直径=12.7 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1102E | 标准楔形棱镜，UV FS，Ø12.7 mm，LDT 0.90，LDT 0.92，LDT 0.95，2° | BD @ 1064 nm=0.90; BD @ 532 nm=0.92; BD @ 355 nm=0.95; 楔形=2°; 材料=紫外熔石英; 直径=12.7 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1103E | 标准楔形棱镜，UV FS，Ø12.7 mm，LDT 1.35，LDT 1.38，LDT 1.43，3° | BD @ 1064 nm=1.35; BD @ 532 nm=1.38; BD @ 355 nm=1.43; 楔形=3°; 材料=紫外熔石英; 直径=12.7 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1105E | 标准楔形棱镜，UV FS，Ø12.7 mm，LDT 2.26，LDT 2.31，LDT 2.39，5° | BD @ 1064 nm=2.26; BD @ 532 nm=2.31; BD @ 355 nm=2.39; 楔形=5°; 材料=紫外熔石英; 直径=12.7 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1200E | 标准楔形棱镜，UV FS，Ø25.4 mm，LDT 0.22，LDT 0.23，LDT 0.24，0.5° | BD @ 1064 nm=0.22; BD @ 532 nm=0.23; BD @ 355 nm=0.24; 楔形=0.5°; 材料=紫外熔石英; 直径=25.4 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1201E | 标准楔形棱镜，UV FS，Ø25.4 mm，LDT 0.45，LDT 0.46，LDT 0.48，1° | BD @ 1064 nm=0.45; BD @ 532 nm=0.46; BD @ 355 nm=0.48; 楔形=1°; 材料=紫外熔石英; 直径=25.4 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1202E | 标准楔形棱镜，UV FS，Ø25.4 mm，LDT 0.90，LDT 0.92，LDT 0.95，2° | BD @ 1064 nm=0.90; BD @ 532 nm=0.92; BD @ 355 nm=0.95; 楔形=2°; 材料=紫外熔石英; 直径=25.4 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1203E | 标准楔形棱镜，UV FS，Ø25.4 mm，LDT 1.35，LDT 1.38，LDT 1.43，3° | BD @ 1064 nm=1.35; BD @ 532 nm=1.38; BD @ 355 nm=1.43; 楔形=3°; 材料=紫外熔石英; 直径=25.4 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
| 310-1205E | 标准楔形棱镜，UV FS，Ø25.4 mm，LDT 2.26，LDT 2.31，LDT 2.39，5° | BD @ 1064 nm=2.26; BD @ 532 nm=2.31; BD @ 355 nm=2.39; 楔形=5°; 材料=紫外熔石英; 直径=25.4 mm; 组=紫外熔石英标准楔形棱镜; 厚度=3 mm |
