EKSMA 直角棱镜
- 产品详情
产品图片
描述
- 45-45-90 度棱镜
- 可用作内反射镜或外反射镜，或用作回反射器

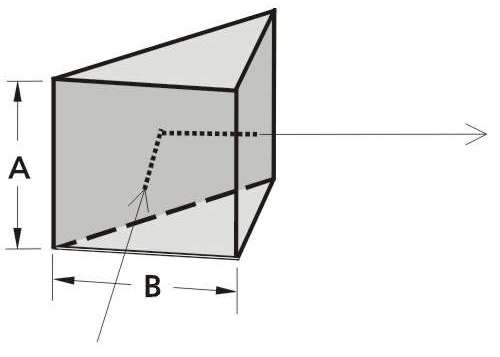

直角棱镜通过在斜面发生全内反射 (TIR) 将光束偏转 90 度。在承受严重声学或惯性负载的应用中，直角棱镜通常优于倾斜反射镜，因为它们更容易安装，并且在外界机械应力作用下的形变远小于反射镜。只要不超过屋脊面 TIR 的接收角限制，直角棱镜即可用作回反射器，将光束折返回原始方向。
可提供各种 HR 或 AR 镀膜，详见 镀膜 章节。也支持定制加工：可根据您的规格进行镀膜、切割、磨边、钻孔等。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 80% of the face size |
| 表面平整度 | λ / 4 @ 633 nm |
| 90° 角度公差 | ±2 arcmin or ±5 arcsec |
| 棱锥形公差 | ±1 arcmin or ±30 arcsec |
| 尺寸 | ±0.25 mm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 330-0052 | 直角棱镜，N-BK7，尺寸5.0 x 5.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=5.0 x 5.0 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0102 | 直角棱镜，N-BK7，尺寸10.0 x 10.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=10.0 x 10.0 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0105 | 直角棱镜，N-BK7，尺寸10.0 x 10.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=10.0 x 10.0 mm; 材料=BK7; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=BK7 Right Angle Prisms |
| 330-0122 | 直角棱镜，N-BK7，尺寸12.5 x 12.5 mm，2 arcmin，1 arcmin | 面尺寸 A × B=12.5 x 12.5 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0125 | 直角棱镜，N-BK7，尺寸12.5 x 12.5 mm，5 arcsec，30 arcsec | 面尺寸 A × B=12.5 x 12.5 mm; 材料=BK7; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=BK7 Right Angle Prisms |
| 330-0152 | 直角棱镜，N-BK7，尺寸15.0 x 15.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=15.0 x 15.0 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0155 | 直角棱镜，N-BK7，尺寸15.0 x 15.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=15.0 x 15.0 mm; 材料=BK7; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=BK7 Right Angle Prisms |
| 330-0202 | 直角棱镜，N-BK7，尺寸20.0 x 20.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=20.0 x 20.0 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0205 | 直角棱镜，N-BK7，尺寸20.0 x 20.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=20.0 x 20.0 mm; 材料=BK7; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=BK7 Right Angle Prisms |
| 330-0252 | 直角棱镜，N-BK7，尺寸25.0 x 25.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=25.0 x 25.0 mm; 材料=BK7; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=BK7 Right Angle Prisms |
| 330-0255 | 直角棱镜，N-BK7，尺寸25.0 x 25.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=25.0 x 25.0 mm; 材料=BK7; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=BK7 Right Angle Prisms |
| 330-1052 | 直角棱镜，UV FS，尺寸5.0 x 5.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=5.0 x 5.0 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1102 | 直角棱镜，UV FS，尺寸10.0 x 10.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=10.0 x 10.0 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1105 | 直角棱镜，UV FS，尺寸10.0 x 10.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=10.0 x 10.0 mm; 材料=紫外熔石英; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=紫外熔石英直角棱镜 |
| 330-1122 | 直角棱镜，UV FS，尺寸12.5 x 12.5 mm，2 arcmin，1 arcmin | 面尺寸 A × B=12.5 x 12.5 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1125 | 直角棱镜，UV FS，尺寸12.5 x 12.5 mm，5 arcsec，30 arcsec | 面尺寸 A × B=12.5 x 12.5 mm; 材料=紫外熔石英; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=紫外熔石英直角棱镜 |
| 330-1152 | 直角棱镜，UV FS，尺寸15.0 x 15.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=15.0 x 15.0 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1155 | 直角棱镜，UV FS，尺寸15.0 x 15.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=15.0 x 15.0 mm; 材料=紫外熔石英; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=紫外熔石英直角棱镜 |
| 330-1202 | 直角棱镜，UV FS，尺寸20.0 x 20.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=20.0 x 20.0 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1205 | 直角棱镜，UV FS，尺寸20.0 x 20.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=20.0 x 20.0 mm; 材料=紫外熔石英; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=紫外熔石英直角棱镜 |
| 330-1252 | 直角棱镜，UV FS，尺寸25.0 x 25.0 mm，2 arcmin，1 arcmin | 面尺寸 A × B=25.0 x 25.0 mm; 材料=紫外熔石英; 90° 角度公差=2 arcmin; 棱锥形公差=1 arcmin; 组=紫外熔石英直角棱镜 |
| 330-1255 | 直角棱镜，UV FS，尺寸25.0 x 25.0 mm，5 arcsec，30 arcsec | 面尺寸 A × B=25.0 x 25.0 mm; 材料=紫外熔石英; 90° 角度公差=5 arcsec; 棱锥形公差=30 arcsec; 组=紫外熔石英直角棱镜 |
