EKSMA 立方体偏振分光棱镜
- 产品详情
产品图片
描述
- 耐用且便捷
- 针对常用激光波长进行优化

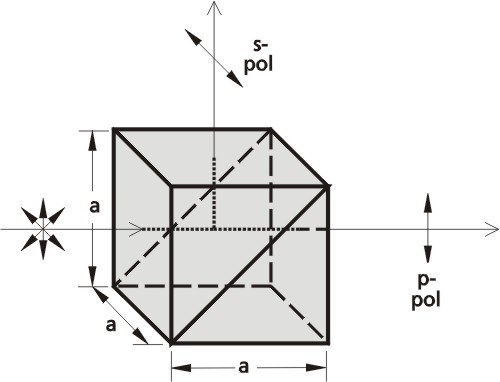

偏振膜镀在立方体分束镜的内表面上。薄膜偏振器利用在 90° 角反射时产生的偏振效应。立方体偏振分束镜可针对特定波长进行优化，从而为激光应用提供优异性能。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 表面平整度 | λ / 4 @ 633 nm |
| 通光孔径 | 90% of the face size |
| 光束偏转 | <3 arcmin |
| 尺寸公差 | ±0.3 mm |
| 激光损伤阈值 | 0.3 J / cm²&ⁿbsp; 10 ns pulses at 1064 nm |
分类
| 参数 | 规格 | ||
|---|---|---|---|
| 类型 | Glan-Taylor\ | Glan-Laser\ | 棱镜 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 430-0101 | 偏振立方分束镜，尺寸10 x 10 mm，532 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 532 nm; 波长=532 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0101-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，532 nm，Rs>99.5%，Tp>95%（SKU 430-0101-M2Ps） | 组=BK7, mounted, 532 nm; 波长=532 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0102 | 偏振立方分束镜，尺寸10 x 10 mm，780 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 780 nm; 波长=780 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0102-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，780 nm，Rs>99.5%，Tp>95%（SKU 430-0102-M2Ps） | 组=BK7, mounted, 780 nm; 波长=780 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0103 | 偏振立方分束镜，尺寸10 x 10 mm，1064 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 1064 nm; 波长=1064 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0103-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，1064 nm，Rs>99.5%，Tp>95%（SKU 430-0103-M2Ps） | 组=BK7, mounted, 1064 nm; 波长=1064 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0104 | 偏振立方分束镜，尺寸10 x 10 mm，633 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 633 nm; 波长=633 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0104-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，633 nm，Rs>99.5%，Tp>95%（SKU 430-0104-M2Ps） | 组=BK7, mounted, 633 nm; 波长=633 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0151 | 偏振立方分束镜，尺寸15 x 15 mm，532 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 532 nm; 波长=532 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0151-M2P | 偏振立方分束镜，尺寸15 x 15 mm，532 nm，Rs>99.5%，Tp>95%（SKU 430-0151-M2P） | 组=BK7, mounted, 532 nm; 波长=532 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0152 | 偏振立方分束镜，尺寸15 x 15 mm，780 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 780 nm; 波长=780 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0152-M2P | 偏振立方分束镜，尺寸15 x 15 mm，780 nm，Rs>99.5%，Tp>95%（SKU 430-0152-M2P） | 组=BK7, mounted, 780 nm; 波长=780 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0153 | 偏振立方分束镜，尺寸15 x 15 mm，1064 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 1064 nm; 波长=1064 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0153-M2P | 偏振立方分束镜，尺寸15 x 15 mm，1064 nm，Rs>99.5%，Tp>95%（SKU 430-0153-M2P） | 组=BK7, mounted, 1064 nm; 波长=1064 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0154 | 偏振立方分束镜，尺寸15 x 15 mm，633 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 633 nm; 波长=633 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0154-M2P | 偏振立方分束镜，尺寸15 x 15 mm，633 nm，Rs>99.5%，Tp>95%（SKU 430-0154-M2P） | 组=BK7, mounted, 633 nm; 波长=633 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0201 | 偏振立方分束镜，尺寸20 x 20 mm，532 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 532 nm; 波长=532 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0201-M2P | 偏振立方分束镜，尺寸20 x 20 mm，532 nm，Rs>99.5%，Tp>95%（SKU 430-0201-M2P） | 组=BK7, mounted, 532 nm; 波长=532 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0202 | 偏振立方分束镜，尺寸20 x 20 mm，780 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 780 nm; 波长=780 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0202-M2P | 偏振立方分束镜，尺寸20 x 20 mm，780 nm，Rs>99.5%，Tp>95%（SKU 430-0202-M2P） | 组=BK7, mounted, 780 nm; 波长=780 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0203 | 偏振立方分束镜，尺寸20 x 20 mm，1064 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 1064 nm; 波长=1064 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0203-M2P | 偏振立方分束镜，尺寸20 x 20 mm，1064 nm，Rs>99.5%，Tp>95%（SKU 430-0203-M2P） | 组=BK7, mounted, 1064 nm; 波长=1064 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0204 | 偏振立方分束镜，尺寸20 x 20 mm，633 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 633 nm; 波长=633 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0204-M2P | 偏振立方分束镜，尺寸20 x 20 mm，633 nm，Rs>99.5%，Tp>95%（SKU 430-0204-M2P） | 波长=633 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0251 | 偏振立方分束镜，尺寸25 x 25 mm，532 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 532 nm; 波长=532 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0251-M2P | 偏振立方分束镜，尺寸25 x 25 mm，532 nm，Rs>99.5%，Tp>95%（SKU 430-0251-M2P） | 组=BK7, mounted, 532 nm; 波长=532 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0252 | 偏振立方分束镜，尺寸25 x 25 mm，780 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 780 nm; 波长=780 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0252-M2P | 偏振立方分束镜，尺寸25 x 25 mm，780 nm，Rs>99.5%，Tp>95%（SKU 430-0252-M2P） | 组=BK7, mounted, 780 nm; 波长=780 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0253 | 偏振立方分束镜，尺寸25 x 25 mm，1064 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 1064 nm; 波长=1064 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0253-M2P | 偏振立方分束镜，尺寸25 x 25 mm，1064 nm，Rs>99.5%，Tp>95%（SKU 430-0253-M2P） | 组=BK7, mounted, 1064 nm; 波长=1064 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0254 | 偏振立方分束镜，尺寸25 x 25 mm，633 nm，Rs>99.5%，Tp>95% | 组=BK7, unmounted, 633 nm; 波长=633 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-0254-M2P | 偏振立方分束镜，尺寸25 x 25 mm，633 nm，Rs>99.5%，Tp>95%（SKU 430-0254-M2P） | 组=BK7, mounted, 633 nm; 波长=633 nm; 尺寸=25 x 25 mm; 反射（s偏振）=Rs>99.5%; 透射率（p 偏振）=Tp>95% |
| 430-1105 | 偏振立方分束镜，尺寸10 x 10 mm，308 nm，Rs>99%，Tp>90% | 波长=308 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1105-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，308 nm，Rs>99%，Tp>90%（SKU 430-1105-M2Ps） | 波长=308 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1107 | 偏振立方分束镜，尺寸10 x 10 mm，355 nm，Rs>99%，Tp>90% | 组=UVFS, unmounted, 355 nm; 波长=355 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1107-M2Ps | 偏振立方分束镜，尺寸10 x 10 mm，355 nm，Rs>99%，Tp>90%（SKU 430-1107-M2Ps） | 组=UVFS, mounted, 355 nm; 波长=355 nm; 尺寸=10 x 10 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1155 | 偏振立方分束镜，尺寸15 x 15 mm，308 nm，Rs>99%，Tp>90% | 组=UVFS, unmounted, 308 nm; 波长=308 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1155-M2P | 偏振立方分束镜，尺寸15 x 15 mm，308 nm，Rs>99%，Tp>90%（SKU 430-1155-M2P） | 波长=308 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1157 | 偏振立方分束镜，尺寸15 x 15 mm，355 nm，Rs>99%，Tp>90% | 组=UVFS, unmounted, 355 nm; 波长=355 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1157-M2P | 偏振立方分束镜，尺寸15 x 15 mm，355 nm，Rs>99%，Tp>90%（SKU 430-1157-M2P） | 组=UVFS, mounted, 355 nm; 波长=355 nm; 尺寸=15 x 15 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1205 | 偏振立方分束镜，尺寸20 x 20 mm，308 nm，Rs>99%，Tp>90% | 组=UVFS, unmounted, 308 nm; 波长=308 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1205-M2P | 偏振立方分束镜，尺寸20 x 20 mm，308 nm，Rs>99%，Tp>90%（SKU 430-1205-M2P） | 波长=308 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1207 | 偏振立方分束镜，尺寸20 x 20 mm，355 nm，Rs>99%，Tp>90% | 组=UVFS, unmounted, 355 nm; 波长=355 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
| 430-1207-M2P | 偏振立方分束镜，尺寸20 x 20 mm，355 nm，Rs>99%，Tp>90%（SKU 430-1207-M2P） | 波长=355 nm; 尺寸=20 x 20 mm; 反射（s偏振）=Rs>99%; 透射率（p 偏振）=Tp>90% |
