EKSMA 非偏振宽带立方体分光棱镜
- 产品详情
产品图片
描述
- 由 BK7 制成
- 适用于低功率应用的胶合结构
- 典型损伤阈值：>0.1 J/cm²，10 Hz @ 1064 nm
- 宽带增透膜：R<1% @ 450-700 nm 或 R<1% @ 750-1100 nm
非偏振分光立方棱镜由两个直角棱镜胶合而成，内部（受保护）面上镀有部分反射膜。分光立方棱镜的四个面均镀有宽带增透膜。镀膜设计适用于 450-700 nm 或 750-1100 nm 波长范围。

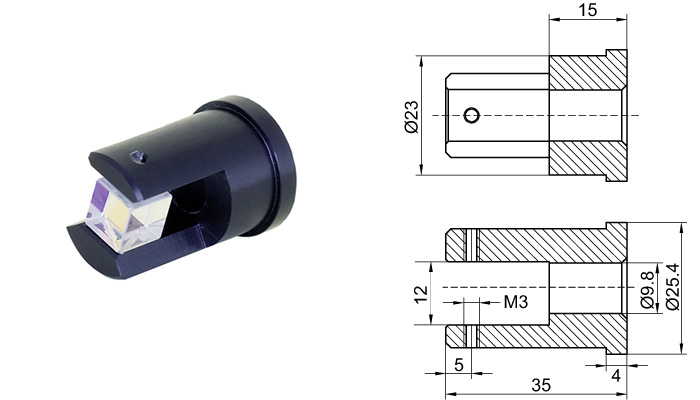

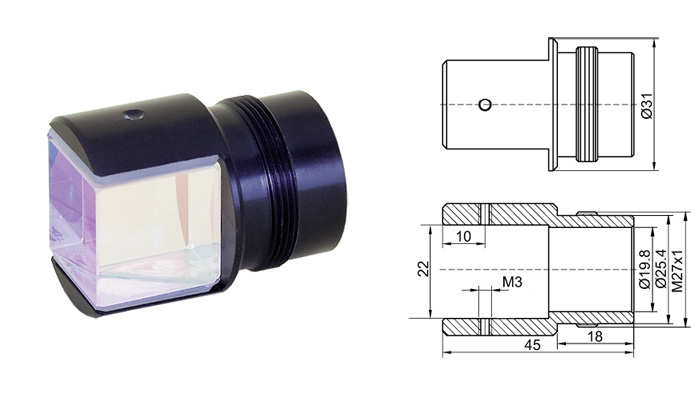

立方棱镜提供 50:50 分光比，并提供四种不同尺寸。立方棱镜可供应未安装或已安装的版本，已安装的立方棱镜型号代码带有 M2Ps 或 M2P 后缀。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7 |
| 尺寸公差 | ±0.25 mm |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 80% of the face size |
| 表面平整度 | λ / 4 @ 633 nm |
| 光束偏转 | <5 arcmin |
| 吸收 | <10% |
| 反射 / 透射比 | 50 / 50 ± 5% |
| 透射率 | Tp = Ts = 45 ± 5% |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 351-0107 | 宽带非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，450-700 nm | 尺寸，mm=10 x 10 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0107-M2Ps | 宽带非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，450-700 nm（SKU 351-0107-M2Ps） | 尺寸，mm=10 x 10 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0108 | 宽带非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，750-1100 nm | 尺寸，mm=10 x 10 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0108-M2Ps | 宽带非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，750-1100 nm（SKU 351-0108-M2Ps） | 尺寸，mm=10 x 10 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0157 | 宽带非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，450-700 nm | 尺寸，mm=15 x 15 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0157-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，450-700 nm（SKU 351-0157-M2P） | 尺寸，mm=15 x 15 mm; 波长=450-700 nm; 材料=BK7 |
| 351-0158 | 宽带非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，750-1100 nm | 尺寸，mm=15 x 15 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0158-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，750-1100 nm（SKU 351-0158-M2P） | 尺寸，mm=15 x 15 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0207 | 宽带非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，450-700 nm | 尺寸，mm=20 x 20 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0207-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，450-700 nm（SKU 351-0207-M2P） | 尺寸，mm=20 x 20 mm; 波长=450-700 nm; 材料=BK7 |
| 351-0208 | 宽带非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，750-1100 nm | 尺寸，mm=20 x 20 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0208-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，750-1100 nm（SKU 351-0208-M2P） | 尺寸，mm=20 x 20 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0257 | 宽带非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，450-700 nm | 尺寸，mm=25 x 25 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0257-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，450-700 nm（SKU 351-0257-M2P） | 尺寸，mm=25 x 25 mm; 波长=450-700 nm; 组=Operating wavelength range - 450-700 nm; 材料=BK7 |
| 351-0258 | 宽带非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，750-1100 nm | 尺寸，mm=25 x 25 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| 351-0258-M2P | 宽带非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，750-1100 nm（SKU 351-0258-M2P） | 尺寸，mm=25 x 25 mm; 波长=750-1100 nm; 组=Operating wavelength range - 750-1100 nm; 材料=BK7 |
| PRI0001105 | 宽带非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，450-650 nm | 尺寸，mm=25 x 25 mm; 波长=450-650 nm; 材料=BK7 |
| PRI0001124 | 宽带非偏振立方分束镜，N-BK7，尺寸25.4 x 25.4 mm，450-650 nm | 尺寸，mm=25.4 x 25.4 mm; 波长=450-650 nm; 组=非标立方体分光棱镜; 材料=BK7 |
