EKSMA 非偏振立方体分光棱镜

产品详情

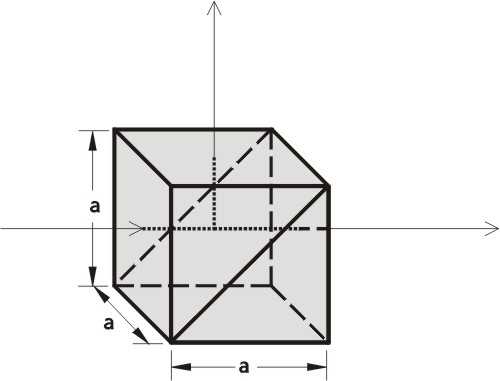

产品图片

non_polarising_cube_beam

描述

由两个直角棱镜胶合而成，内（受保护的）面为部分反射面

非偏振激光分束镜的所有介质涂层均经过优化，在设计波长下对偏振不敏感。在特定激光波长范围内，涂层使 s 偏振和 p 偏振分量的反射与透射比保持一致。

建议从非偏振立方体分束镜中选用，适用于宽带 450-700 nm 和 750-1100 nm 范围。

技术规格

参数	规格
材料	BK7
表面质量	40-20 scratch & dig (MIL-PRF-13830B)
通光孔径	80% of the face size
平整度	λ / 4 @ 633 nm
光束偏转	3 arcmin
尺寸公差	±0.5 mm
分束比	R / T = 50 / 50 ± 5%, / \	Rs-Rp\	≤ 5% and \	Tp-Ts\	≤ 5%

订购型号 (variants)

SKU	名称(中文)	规格
350-0101	非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，532 nm	尺寸，mm=10 x 10 mm; 波长=532 nm; 材料=BK7
350-0102	非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，633 nm	尺寸，mm=10 x 10 mm; 波长=633 nm; 材料=BK7
350-0106	非偏振立方分束镜，N-BK7，尺寸10 x 10 mm，1064 nm	尺寸，mm=10 x 10 mm; 波长=1064 nm; 材料=BK7
350-0151	非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，532 nm	尺寸，mm=15 x 15 mm; 波长=532 nm; 材料=BK7; 组=Wavelength - 532 nm
350-0152	非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，633 nm	尺寸，mm=15 x 15 mm; 波长=633 nm; 材料=BK7
350-0156	非偏振立方分束镜，N-BK7，尺寸15 x 15 mm，1064 nm	尺寸，mm=15 x 15 mm; 波长=1064 nm; 材料=BK7
350-0201	非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，532 nm	尺寸，mm=20 x 20 mm; 波长=532 nm; 材料=BK7
350-0202	非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，633 nm	尺寸，mm=20 x 20 mm; 波长=633 nm; 材料=BK7
350-0206	非偏振立方分束镜，N-BK7，尺寸20 x 20 mm，1064 nm	尺寸，mm=20 x 20 mm; 波长=1064 nm; 材料=BK7
350-0251	非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，532 nm	尺寸，mm=25 x 25 mm; 波长=532 nm; 材料=BK7; 组=Wavelength - 532 nm
350-0252	非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，633 nm	尺寸，mm=25 x 25 mm; 波长=633 nm; 材料=BK7
350-0256	非偏振立方分束镜，N-BK7，尺寸25 x 25 mm，1064 nm	尺寸，mm=25 x 25 mm; 波长=1064 nm; 材料=BK7
