EKSMA 椭圆形窗口

产品详情

产品图片

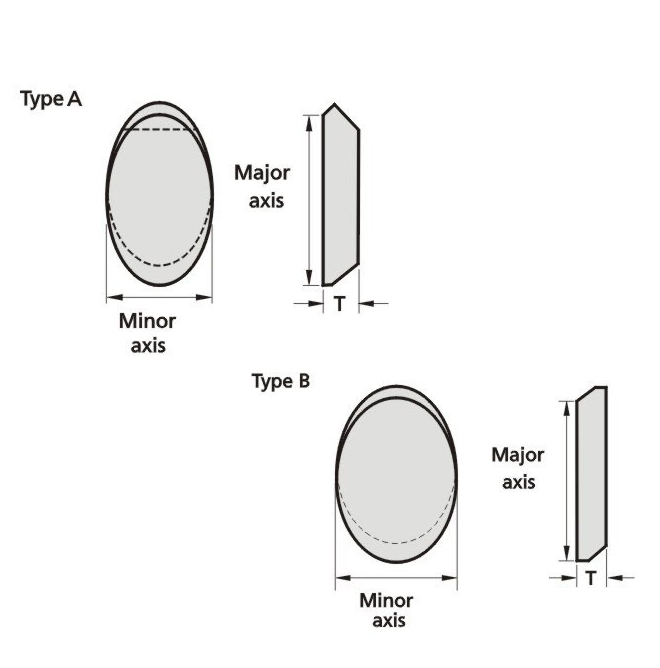

Elliptical_Substrates_AB

描述

由 BK-7 玻璃或 UV 熔融石英制成
抛光至高质量表面（20-10 划痕与麻点）
非常适用于光束定向应用

椭圆平面镜由于具有较长的长轴，能够以精确的角度折转光线，并将波前畸变降至极低。高精度 45 度椭圆平面镜是技术和天文应用的理想选择。

椭圆窗口可镀我司标准的金属或 高反射率介质 膜。

如需订购带镀膜的椭圆镜基底，请在询价中注明窗口的代码和镀膜的代码。

技术规格

参数	规格
材料	BK7, UV FS
表面质量 S1, S2	20-10 scratch & dig (MIL-PRF-13830B)
表面平整度 S1, S2	λ / 4 @ 633 nm
轴向公差	+0.00,-0.12 mm
厚度公差	±0.25 mm
平行度	<3 min

订购型号 (variants)

SKU	名称(中文)	规格
020-0183A	椭圆窗口片
020-0183B	椭圆窗口片，N-BK7，Ø18 mm，Ø25 mm，CT=T - 3 mm	组=BK7, B Type; 次轴=18 mm; 长轴=25 mm; 材料=BK7; 厚度 T=T - 3 mm
020-0254A	椭圆窗口片，N-BK7，Ø25 mm，Ø35 mm，CT=T - 4 mm	组=BK7, A Type; 次轴=25 mm; 长轴=35 mm; 材料=BK7; 厚度 T=T - 4 mm
020-0254B	椭圆窗口片，N-BK7，Ø25 mm，Ø35 mm，CT=T - 4 mm（SKU 020-0254B）	组=BK7, B Type; 次轴=25 mm; 长轴=35 mm; 材料=BK7; 厚度 T=T - 4 mm
020-0304A	椭圆窗口片，N-BK7，Ø30 mm，Ø42.5 mm，CT=T - 4 mm	组=BK7, A Type; 次轴=30 mm; 长轴=42,5 mm; 材料=BK7; 厚度 T=T - 4 mm
020-0304B	椭圆窗口片，N-BK7，Ø30 mm，Ø42.5 mm，CT=T - 4 mm（SKU 020-0304B）	组=BK7, B Type; 次轴=30 mm; 长轴=42,5 mm; 材料=BK7; 厚度 T=T - 4 mm
020-1183A	椭圆窗口片，UV FS，Ø18 mm，Ø25 mm，CT=T - 3 mm	组=UVFS, A 型; 次轴=18 mm; 长轴=25 mm; 材料=紫外熔石英; 厚度 T=T - 3 mm
020-1183B	椭圆窗口片，UV FS，Ø18 mm，Ø25 mm，CT=T - 3 mm（SKU 020-1183B）	组=UVFS, B 型; 次轴=18 mm; 长轴=25 mm; 材料=紫外熔石英; 厚度 T=T - 3 mm
020-1254A	椭圆窗口片（SKU 020-1254A）
020-1254B	椭圆窗口片，UV FS，Ø25 mm，Ø35 mm，CT=T - 4 mm	组=UVFS, B 型; 次轴=25 mm; 长轴=35 mm; 材料=紫外熔石英; 厚度 T=T - 4 mm
020-1304A	椭圆窗口片，UV FS，Ø30 mm，Ø42.5 mm，CT=T - 4 mm	组=UVFS, A 型; 次轴=30 mm; 长轴=42,5 mm; 材料=紫外熔石英; 厚度 T=T - 4 mm
020-1304B	椭圆窗口片，UV FS，Ø30 mm，Ø42.5 mm，CT=T - 4 mm（SKU 020-1304B）	组=UVFS, B 型; 次轴=30 mm; 长轴=42,5 mm; 材料=紫外熔石英; 厚度 T=T - 4 mm
