EKSMA 氟化镁 (MgF2) 光学元件
- 产品详情
产品图片
描述
- 非常坚硬且耐用
- 耐机械冲击和热冲击
- 少有的一种将宽光谱透射波段与双折射现象相结合的光学材料
氟化镁（MgF₂）已被证明是高能激光器的优质材料，尤其适用于在 UV 波段运行的激光器。通常，所有光学元件的加工表面均垂直于 MgF₂ 晶体的 c 轴。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 材料 | MgF₂ |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of diameter |
| 直径公差 | +0.0 -0.1 mm |
| 厚度公差 | ±0.2 mm |
| 平行度 | <3 arcmin |
| 平整度 | λ / 4 @ 633 nm |
| 光谱范围 | 紫外, 红外 |
物理特性
| 参数 | 规格 |
|---|---|
| 晶体类型 | 四方 |
| 密度，g / cm³ | 3.177 |
| 熔点，°C | 1255 |
| 折射率 @ 1.0 µm | no = 1.3796, ne = 1.3852 |

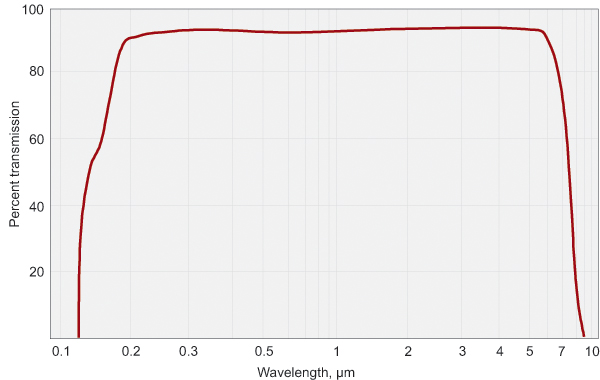

| 透射波段，µm | 0.11÷7.5 |
| 晶格常数, Å | a = 4.60, c = 3.06 |
分类
| 参数 | 规格 | |
|---|---|---|
| 波长 | UV\ | IR |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 520-5253 | MgF₂窗口片，UV grade MgF2，Ø25.4 mm，CT=3 mm | 直径=ø 25,4 mm; 厚度=3 mm; 基片=UV grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
| 520-5385 | MgF₂窗口片，UV grade MgF2，Ø38.1 mm，CT=5 mm | 直径=ø 38,1 mm; 厚度=5 mm; 基片=UV grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
| 520-5506 | MgF₂窗口片，UV grade MgF2，Ø50.8 mm，CT=6 mm | 直径=ø 50,8 mm; 厚度=6 mm; 基片=UV grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
| 520-6253 | MgF₂窗口片，IR grade MgF2，Ø25.4 mm，CT=3 mm | 直径=ø 25,4 mm; 厚度=3 mm; 基片=IR grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
| 520-6385 | MgF₂窗口片，IR grade MgF2，Ø38.1 mm，CT=5 mm | 直径=ø 38,1 mm; 厚度=5 mm; 基片=IR grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
| 520-6506 | MgF₂窗口片，IR grade MgF2，Ø50.8 mm，CT=6 mm | 直径=ø 50,8 mm; 厚度=6 mm; 基片=IR grade MgF2; 组=Magnesium Fluoride (MgF2) windows |
