EKSMA 激光线抗反射涂层精密窗口片
- 产品详情
产品图片
描述
- 采用优质 UV FS 和 BK7 材料

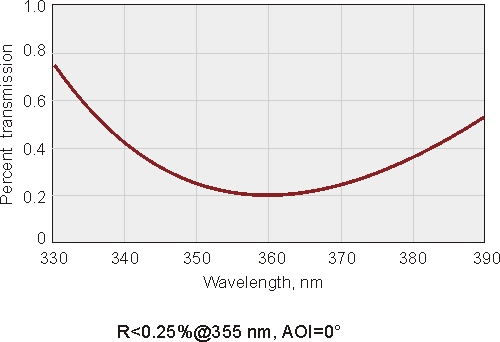

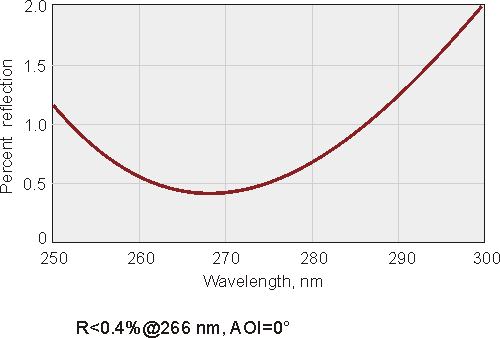

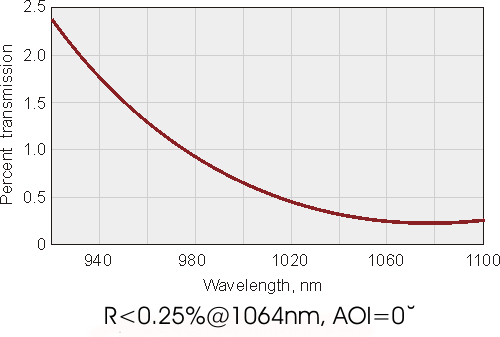

- 在 266 nm、355 nm、532 nm 或 1064 nm 处镀增透膜
精密窗口具有高光学透过率且对传输信号几乎无失真，是需要保护窗口的 Nd:YAG 激光应用的良好解决方案。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 20-10 scratch & dig |
| 通光孔径 | 90% of the diameter |
| 直径公差 | +0.00-0.12 mm |
| 厚度公差 | ±0.2mm |
| 表面平整度 | λ / 10@633 nm |
| 平行度 | 30 arcsec or 3 arcsec |
| 参数 | 规格 |
|---|---|
| 技术 | 电子束多层介质 |
| 附着力和耐久性 | Per MIL-C-675A. Insoluble in lab solvents |
| 通光孔径 | Exceeds central 85% of diameter |
| 损伤阈值：/ BK7 UVFS | > 5 J / cm², 8 nsec pulse, 1064 nm typical / > 10 J / cm², 8 nsec pulse, 1064 nm typical |
| 镀膜表面平面度 | λ / 10 at 633 nm over 85% of diameter available |
| 入射角 | 0 degrees |
分类
| 参数 | 规格 |
|---|---|
| 波长 | 1064nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 221-0101E | 激光线增透精密窗口片，N-BK7，Ø12.7 mm，1064 nm，CT=3.0 mm，30 arcsec | 组=BK7, 1064 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=1064 nm; 材料=BK7; 平行度=30 arcsec |
| 221-0103E | 激光线增透精密窗口片，N-BK7，Ø12.7 mm，1064 nm，CT=3.0 mm，3 arcsec | 组=BK7, 1064 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=1064 nm; 材料=BK7; 平行度=3 arcsec |
| 221-0201E | 激光线增透精密窗口片，N-BK7，Ø25.4 mm，1064 nm，CT=6.0 mm，30 arcsec | 组=BK7, 1064 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=1064 nm; 材料=BK7; 平行度=30 arcsec |
| 221-0203E | 激光线增透精密窗口片，N-BK7，Ø25.4 mm，1064 nm，CT=6.0 mm，3 arcsec | 组=BK7, 1064 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=1064 nm; 材料=BK7; 平行度=3 arcsec |
| 221-0402E | 激光线增透精密窗口片，N-BK7，Ø38.1 mm，1064 nm，CT=8.0 mm，30 arcsec | 组=BK7, 1064 nm; 厚度 T=8.0 mm; 直径=38.1 mm; 波长=1064 nm; 材料=BK7; 平行度=30 arcsec |
| 221-0403E | 激光线增透精密窗口片，N-BK7，Ø38.1 mm，1064 nm，CT=10.0 mm，3 arcsec | 组=BK7, 1064 nm; 厚度 T=10.0 mm; 直径=38.1 mm; 波长=1064 nm; 材料=BK7; 平行度=3 arcsec |
| 221-0502E | 激光线增透精密窗口片，N-BK7，Ø50.8 mm，1064 nm，CT=10.0 mm，30 arcsec | 组=BK7, 1064 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=1064 nm; 材料=BK7; 平行度=30 arcsec |
| 221-0503E | 激光线增透精密窗口片，N-BK7，Ø50.8 mm，1064 nm，CT=12.0 mm，3 arcsec | 组=BK7, 1064 nm; 厚度 T=12.0 mm; 直径=50.8 mm; 波长=1064 nm; 材料=BK7; 平行度=3 arcsec |
| 221-1101E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，1064 nm，CT=3.0 mm，30 arcsec | 组=UVFS, 1064 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 221-1103E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，1064 nm，CT=3.0 mm，3 arcsec | 组=UVFS, 1064 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 221-1201E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，1064 nm，CT=6.0 mm，30 arcsec | 组=UVFS, 1064 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 221-1203E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，1064 nm，CT=6.0 mm，3 arcsec | 组=UVFS, 1064 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 221-1402E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，1064 nm，CT=8.0 mm，30 arcsec | 组=UVFS, 1064 nm; 厚度 T=8.0 mm; 直径=38.1 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 221-1403E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，1064 nm，CT=10.0 mm，3 arcsec | 厚度 T=10.0 mm; 直径=38.1 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 221-1502E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，1064 nm，CT=10.0 mm，30 arcsec | 组=UVFS, 1064 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 221-1503E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，1064 nm，CT=12.0 mm，3 arcsec | 组=UVFS, 1064 nm; 厚度 T=12.0 mm; 直径=50.8 mm; 波长=1064 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 222-0101E | 激光线增透精密窗口片，N-BK7，Ø12.7 mm，532 nm，CT=3.0 mm，30 arcsec | 组=BK7, 532 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=532 nm; 材料=BK7; 平行度=30 arcsec |
| 222-0103E | 激光线增透精密窗口片，N-BK7，Ø12.7 mm，532 nm，CT=3.0 mm，3 arcsec | 厚度 T=3.0 mm; 直径=12.7 mm; 波长=532 nm; 材料=BK7; 平行度=3 arcsec |
| 222-0201E | 激光线增透精密窗口片，N-BK7，Ø25.4 mm，532 nm，CT=6.0 mm，30 arcsec | 组=BK7, 532 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=532 nm; 材料=BK7; 平行度=30 arcsec |
| 222-0203E | 激光线增透精密窗口片，N-BK7，Ø25.4 mm，532 nm，CT=6.0 mm，3 arcsec | 组=BK7, 532 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=532 nm; 材料=BK7; 平行度=3 arcsec |
| 222-0402E | 激光线增透精密窗口片，N-BK7，Ø38.1 mm，532 nm，CT=8.0 mm，30 arcsec | 组=BK7, 532 nm; 厚度 T=8.0 mm; 直径=38.1 mm; 波长=532 nm; 材料=BK7; 平行度=30 arcsec |
| 222-0403E | 激光线增透精密窗口片，N-BK7，Ø38.1 mm，532 nm，CT=10.0 mm，3 arcsec | 厚度 T=10.0 mm; 直径=38.1 mm; 波长=532 nm; 材料=BK7; 平行度=3 arcsec |
| 222-0502E | 激光线增透精密窗口片，N-BK7，Ø50.8 mm，532 nm，CT=10.0 mm，30 arcsec | 组=BK7, 532 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=532 nm; 材料=BK7; 平行度=30 arcsec |
| 222-0503E | 激光线增透精密窗口片，N-BK7，Ø50.8 mm，532 nm，CT=12.0 mm，3 arcsec | 组=BK7, 532 nm; 厚度 T=12.0 mm; 直径=50.8 mm; 波长=532 nm; 材料=BK7; 平行度=3 arcsec |
| 222-1101E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，532 nm，CT=3.0 mm，30 arcsec | 组=UVFS, 532 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 222-1103E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，532 nm，CT=3.0 mm，3 arcsec | 组=UVFS, 532 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 222-1201E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，532 nm，CT=6.0 mm，30 arcsec | 组=UVFS, 532 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 222-1203E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，532 nm，CT=6.0 mm，3 arcsec | 组=UVFS, 532 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 222-1402E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，532 nm，CT=8.0 mm，30 arcsec | 厚度 T=8.0 mm; 直径=38.1 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 222-1403E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，532 nm，CT=10.0 mm，3 arcsec | 厚度 T=10.0 mm; 直径=38.1 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 222-1502E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，532 nm，CT=10.0 mm，30 arcsec | 组=UVFS, 532 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 222-1503E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，532 nm，CT=12.0 mm，3 arcsec | 组=UVFS, 532 nm; 厚度 T=12.0 mm; 直径=50.8 mm; 波长=532 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 223-1101E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，355 nm，CT=3.0 mm，30 arcsec | 组=UVFS, 355 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 223-1103E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，355 nm，CT=3.0 mm，3 arcsec | 组=UVFS, 355 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 223-1201E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，355 nm，CT=6.0 mm，30 arcsec | 组=UVFS, 355 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 223-1203E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，355 nm，CT=6.0 mm，3 arcsec | 组=UVFS, 355 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 223-1402E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，355 nm，CT=8.0 mm，30 arcsec | 组=UVFS, 355 nm; 厚度 T=8.0 mm; 直径=38.1 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 223-1403E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，355 nm，CT=10.0 mm，3 arcsec | 厚度 T=10.0 mm; 直径=38.1 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 223-1502E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，355 nm，CT=10.0 mm，30 arcsec | 组=UVFS, 355 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 223-1503E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，355 nm，CT=12.0 mm，3 arcsec | 厚度 T=12.0 mm; 直径=50.8 mm; 波长=355 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 224-1101E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，266 nm，CT=3.0 mm，30 arcsec | 组=UVFS, 266 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 224-1103E | 激光线增透精密窗口片，UV FS，Ø12.7 mm，266 nm，CT=3.0 mm，3 arcsec | 组=UVFS, 266 nm; 厚度 T=3.0 mm; 直径=12.7 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 224-1201E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，266 nm，CT=6.0 mm，30 arcsec | 组=UVFS, 266 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 224-1203E | 激光线增透精密窗口片，UV FS，Ø25.4 mm，266 nm，CT=6.0 mm，3 arcsec | 组=UVFS, 266 nm; 厚度 T=6.0 mm; 直径=25.4 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 224-1402E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，266 nm，CT=8.0 mm，30 arcsec | 厚度 T=8.0 mm; 直径=38.1 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 224-1403E | 激光线增透精密窗口片，UV FS，Ø38.1 mm，266 nm，CT=10.0 mm，3 arcsec | 组=UVFS, 266 nm; 厚度 T=10.0 mm; 直径=38.1 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=3 arcsec |
| 224-1502E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，266 nm，CT=10.0 mm，30 arcsec | 组=UVFS, 266 nm; 厚度 T=10.0 mm; 直径=50.8 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=30 arcsec |
| 224-1503E | 激光线增透精密窗口片，UV FS，Ø50.8 mm，266 nm，CT=12.0 mm，3 arcsec | 厚度 T=12.0 mm; 直径=50.8 mm; 波长=266 nm; 材料=紫外熔石英; 平行度=3 arcsec |
