EKSMA 矩形平面窗口
- 产品详情

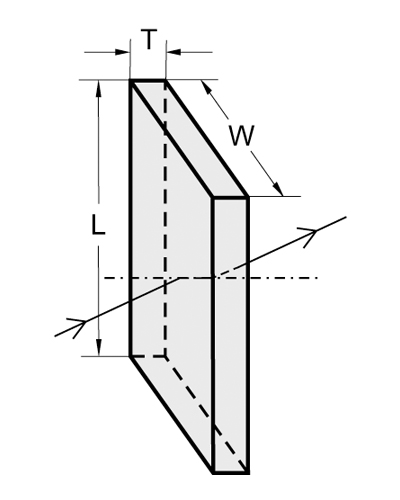

产品图片
描述
- 由 BK7 玻璃或 UV 级熔融石英制成
- 高透射率，低波前畸变，低散射
- 耐用且强度高
- 平行度 2 弧分
- 可提供 AR、HR 或金属镀膜
平行平板窗口的用途是允许光辐射从一个环境传输到另一个环境，同时不混合这些环境的其他组成部分。选择窗口时需要考虑的因素包括透射率、散射、波前畸变以及对特定环境的耐受性。理想的窗口应能使光束从一种介质进入另一种介质时，不改变光束的波长分布、透射波前，也不会将光线散射出光束之外。我们提供三种不同材质的窗口，您可根据所需的特性进行选择：BK7 和 UV 级熔融石英。
窗口可根据您的需求提供镀膜。如需订购带镀膜的窗口，请在 询价 中注明窗口的代码和镀膜的代码。所需镀膜请参阅 镀膜 部分。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | >80% of the diameter |
| 直径公差 | +0.00 / -0.5 mm |
| 厚度公差 | ±0.2 mm |
| 平整度 | 1 λ per inch @ 633 nm |
| 平行度 | 2 arcmin |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 215-0122 | 平面矩形窗口片，N-BK7，CT=2.0 mm，宽15.0 mm，长20.0 mm | W，宽度=15.0 mm; L，长度=20.0 mm; 材料=BK7; 厚度，mm=2.0 mm |
| 215-0222 | 平面矩形窗口片，N-BK7，CT=2.0 mm，宽25.4 mm，长25.4 mm | W，宽度=25.4 mm; L，长度=25.4 mm; 材料=BK7; 厚度，mm=2.0 mm |
| 215-0232 | 平面矩形窗口片，N-BK7，CT=2.0 mm，宽20.0 mm，长30.0 mm | W，宽度=20.0 mm; L，长度=30.0 mm; 材料=BK7; 厚度，mm=2.0 mm |
| 215-0252 | 平面矩形窗口片，N-BK7，CT=2.0 mm，宽25.4 mm，长50.8 mm | W，宽度=25.4 mm; L，长度=50.8 mm; 材料=BK7; 厚度，mm=2.0 mm |
| 215-0552 | 平面矩形窗口片，N-BK7，CT=2.0 mm，宽50.8 mm，长50.8 mm | W，宽度=50.8 mm; L，长度=50.8 mm; 材料=BK7; 厚度，mm=2.0 mm |
| 215-0556 | 平面矩形窗口片，N-BK7，CT=6.3 mm，宽50.8 mm，长50.8 mm | W，宽度=50.8 mm; L，长度=50.8 mm; 材料=BK7; 厚度，mm=6.3 mm |
| 215-1122 | 平面矩形窗口片，紫外熔融石英，CT=2.0 mm，宽15.0 mm，长20.0 mm | W，宽度=15.0 mm; L，长度=20.0 mm; 材料=UVFS; 厚度，mm=2.0 mm |
| 215-1222 | 平面矩形窗口片，紫外熔融石英，CT=2.0 mm，宽25.4 mm，长25.4 mm | W，宽度=25.4 mm; L，长度=25.4 mm; 材料=UVFS; 厚度，mm=2.0 mm |
| 215-1232 | 平面矩形窗口片，紫外熔融石英，CT=2.0 mm，宽20.0 mm，长30.0 mm | W，宽度=20.0 mm; L，长度=30.0 mm; 材料=UVFS; 厚度，mm=2.0 mm |
| 215-1252 | 平面矩形窗口片，紫外熔融石英，CT=2.0 mm，宽25.4 mm，长50.8 mm | W，宽度=25.4 mm; L，长度=50.8 mm; 材料=UVFS; 厚度，mm=2.0 mm |
| 215-1552 | 平面矩形窗口片，紫外熔融石英，CT=2.0 mm，宽50.8 mm，长50.8 mm | W，宽度=50.8 mm; L，长度=50.8 mm; 材料=UVFS; 厚度，mm=2.0 mm |
| 215-1556 | 平面矩形窗口片，紫外熔融石英，CT=6.3 mm，宽50.8 mm，长50.8 mm | W，宽度=50.8 mm; L，长度=50.8 mm; 材料=UVFS; 厚度，mm=6.3 mm |
