EKSMA 高透射二向色镜
- 产品详情
产品图片
描述
技术规格
- 用于高功率激光器的 IBS 涂层
- 激光损伤阈值 >10 J/cm²，8 nsec 脉冲，1064 nm 典型值
- 背面增透膜涂层

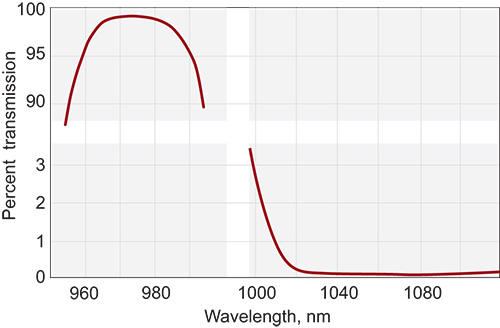

- 透射波长 T>98%
基板
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| 表面平整度 | λ / 10 typical at 633 nm |
| 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 平行度 | 30 arcsec |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射（IBS） |
| 通光孔径 | Exceeds central 85% of diameter |
| 镀膜表面平面度 | λ / 8 at 633 nm over 80% of diameter |
| 透射波前畸变（TWD） | λ / 10 over clear aperture |
| 激光损伤阈值 | Measured for 10 ns pulse, 10 Hz, 1064 nm |
| 背面镀增透膜 | R<0.1% at AOI=0° / R<0.5% at AOI=45° |
分类
| 参数 | 规格 |
|---|---|
| 镀膜 | 介质 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-6200HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >10 J/cm²，0° | AOI=0°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
| 041-6202HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >3 J/cm²，22.5° | AOI=22.5°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 041-6205HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >3 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 041-6215HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@976nm，T>98%@1030-1060nm，LDT >3 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@976nm; 透射波长=T>98%@1030-1060nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 041-6800HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1064nm，T>98%@808nm，LDT >10 J/cm²，0° | AOI=0°; 反射波长=R>99.5%@1064nm; 透射波长=T>98%@808nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
| 041-6805HT | 高透射二向色镜，UV FS，Ø12.7 mm，CT=3 mm，R>99.5%@1064nm，T>98%@808nm，LDT >10 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@1064nm; 透射波长=T>98%@808nm; 直径=ø 12.7 mm; 厚度=3 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
| 042-6200HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >10 J/cm²，0° | AOI=0°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
| 042-6202HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >3 J/cm²，22.5° | AOI=22.5°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 042-6205HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1028-1080nm，T>98%@965-982nm，LDT >3 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@1028-1080nm; 透射波长=T>98%@965-982nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 042-6215HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@976nm，T>98%@1030-1060nm，LDT >3 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@976nm; 透射波长=T>98%@1030-1060nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>3 J/cm²; 材料=紫外熔石英 |
| 042-6800HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1064nm，T>98%@808nm，LDT >10 J/cm²，0° | AOI=0°; 反射波长=R>99.5%@1064nm; 透射波长=T>98%@808nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
| 042-6805HT | 高透射二向色镜，UV FS，Ø25.4 mm，CT=6 mm，R>99.5%@1064nm，T>98%@808nm，LDT >10 J/cm²，45° | AOI=45°; 反射波长=R>99.5%@1064nm; 透射波长=T>98%@808nm; 直径=ø 25.4 mm; 厚度=6 mm; 激光诱导损伤阈值（LIDT）@ 1064 nm=>10 J/cm²; 材料=紫外熔石英 |
