EKSMA 佩林-布罗卡棱镜
- 产品详情
产品图片
描述
- 对于 p 偏振光损耗极小
- 按波长分离的光可方便地以 90° 角偏转,且偏差较小
- UVFS 棱镜可在 532 nm 和 1064 nm 之间提供 1.26° 的分离
在 Pellin-Broca 棱镜中,普通的色散棱镜沿顶角平分线被一分为二。使用一个直角棱镜,将两半接合在一起,形成一个通过全内反射获得内部直角弯曲的色散棱镜。入射光束相对于其初始方向偏转 90° 角。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 表面平整度 | λ / 10 at 633 nm |

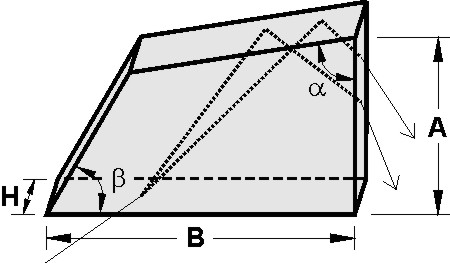

| 角度 | α = 79.5° ± 0.5°, β = 60° ± 1° |
| 设计波长 | 546.1 nm |
| 尺寸公差 | ± 0.2 mm |
| 通光孔径 | > 80% of dimensions |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 325-0206 | Pellin-Broca棱镜，N-BK7，11 mm，20 mm，6.4 mm | A=11 mm; B=20 mm; H=6,4 mm; 材料=BK7 |
| 325-0412 | Pellin-Broca棱镜，N-BK7，23.5 mm，40 mm，12.7 mm | A=23,5 mm; B=40 mm; H=12,7 mm; 材料=BK7 |
| 325-1206 | Pellin-Broca棱镜，UV FS，11 mm，20 mm，6.4 mm | A=11 mm; B=20 mm; H=6,4 mm; 材料=紫外熔石英; 组=UVFS |
| 325-1215 | Pellin-Broca棱镜，UV FS，15 mm，26 mm | A=15 mm; B=26 mm; H=15 mm; 材料=紫外熔石英; 组=UVFS |
| 325-1412 | Pellin-Broca棱镜，UV FS，23.5 mm，40 mm，12.7 mm | A=23,5 mm; B=40 mm; H=12,7 mm; 材料=紫外熔石英; 组=UVFS |
