EKSMA 高能偏振立方体分光棱镜
- 产品详情
产品图片
描述
- 光接触式，适用于高功率应用
- 典型损伤阈值：>15 J/cm²，10 ns，10 Hz @ 1064 nm

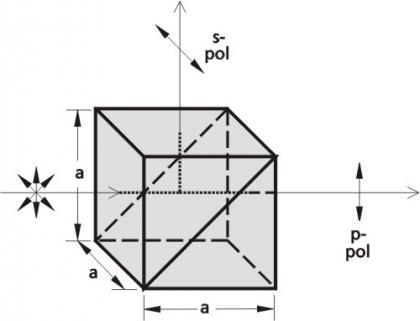

- 尺寸 - 12.7 x 12.7 mm 或 25.4 x 25.4 mm
- 精密表面质量
- 高消光比
高能偏振分光棱镜由 UV FS 制成，优化波长为 355、532、800、1064 nm 或波长范围 420-680 nm 和 700-1080 nm。
分光棱镜采用光接触方式制造，激光损伤阈值高达 15 J/cm²。分光棱镜的四个外表面均镀有增透膜。高能偏振棱镜可提供未安装版本，或便捷地安装在 M2Ps 支架上。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | UV FS (laser line) or N-SF2 (broadband), or N-SF15 (dual wavelength) |
| 尺寸公差 | ±0.2 mm |
| 消光比 | >1:500 |
| 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 波前畸变 | λ / 10 @ 633 nm |
| 通光孔径 | >85% of size |
| 光束偏转 | <3 arcmin |
| s偏振反射 | >99.5% |
| p 偏振透过率 | >97% for laser line / >90% for broadband |
| 激光损伤阈值 | >15 J / cm²&ⁿbsp; 10 ns pulses at 1064 nm |
分类
| 参数 | 规格 | ||
|---|---|---|---|
| 类型 | Glan-Taylor\ | Glan-Laser\ | 棱镜 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 435-1121 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，532 nm，LDT >6 J/cm² at 532 nm | 工作波长=532 nm; 激光损伤阈值=>6 J/cm² at 532 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1121-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，532 nm，LDT >6 J/cm² at 532 nm（SKU 435-1121-M2Ps） | 工作波长=532 nm; 激光损伤阈值=>6 J/cm² at 532 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1122 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，800 nm，LDT >8 J/cm² at 800 nm | 工作波长=800 nm; 激光损伤阈值=>8 J/cm² at 800 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1122-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，800 nm，LDT >8 J/cm² at 800 nm（SKU 435-1122-M2Ps） | 工作波长=800 nm; 激光损伤阈值=>8 J/cm² at 800 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1123 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，1064 nm，LDT >15 J/cm² at 1064 nm | 工作波长=1064 nm; 激光损伤阈值=>15 J/cm² at 1064 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1123-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，1064 nm，LDT >15 J/cm² at 1064 nm（SKU 435-1123-M2Ps） | 工作波长=1064 nm; 激光损伤阈值=>15 J/cm² at 1064 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1124 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，1030 nm，LDT >15 J/cm² at 1030 nm | 工作波长=1030 nm; 激光损伤阈值=>15 J/cm² at 1030 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1124-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，1030 nm，LDT >15 J/cm² at 1030 nm（SKU 435-1124-M2Ps） | 工作波长=1030 nm; 激光损伤阈值=>15 J/cm² at 1030 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1124D | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，515+1030 nm，LDT >10 J/cm² at 1030 nm | 工作波长=515+1030 nm; 激光损伤阈值=>10 J/cm² at 1030 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1124D-M2P | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，515+1030 nm，LDT >10 J/cm² at 1030 nm（SKU 435-1124D-M2P） | 工作波长=515+1030 nm; 激光损伤阈值=>10 J/cm² at 1030 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1127 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，355 nm，LDT >3 J/cm² at 355 nm | 工作波长=355 nm; 激光损伤阈值=>3 J/cm² at 355 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1127-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，355 nm，LDT >3 J/cm² at 355 nm（SKU 435-1127-M2Ps） | 工作波长=355 nm; 激光损伤阈值=>3 J/cm² at 355 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1128 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，343 nm，LDT >3 J/cm² at 355 nm | 工作波长=343 nm; 激光损伤阈值=>3 J/cm² at 355 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1128-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，343 nm，LDT >3 J/cm² at 355 nm（SKU 435-1128-M2Ps） | 工作波长=343 nm; 激光损伤阈值=>3 J/cm² at 355 nm; 尺寸=12.7 x 12.7 mm |
| 435-1129 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，515 nm，LDT >6 J/cm² at 515 nm | 工作波长=515 nm; 激光损伤阈值=>6 J/cm² at 515 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 435-1129-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，515 nm，LDT >6 J/cm² at 515 nm（SKU 435-1129-M2Ps） | 工作波长=515 nm; 激光损伤阈值=>6 J/cm² at 515 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 435-1222 | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，800 nm，LDT >8 J/cm² at 800 nm | 工作波长=800 nm; 激光损伤阈值=>8 J/cm² at 800 nm; 尺寸=25.4 x 25.4 mm; 组=未安装立方体偏振分束镜 |
| 435-1222-M2P | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，800 nm，LDT >8 J/cm² at 800 nm（SKU 435-1222-M2P） | 工作波长=800 nm; 激光损伤阈值=>8 J/cm² at 800 nm; 尺寸=25.4 x 25.4 mm; 组=已安装的立方体偏振分光镜 |
| 435-1223 | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，1064 nm，LDT >15 J/cm² at 1064 nm | 工作波长=1064 nm; 激光损伤阈值=>15 J/cm² at 1064 nm; 尺寸=25.4 x 25.4 mm; 组=未安装立方体偏振分束镜 |
| 435-1223-M2P | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，1064 nm，LDT >15 J/cm² at 1064 nm（SKU 435-1223-M2P） | 工作波长=1064 nm; 激光损伤阈值=>15 J/cm² at 1064 nm; 尺寸=25.4 x 25.4 mm; 组=已安装的立方体偏振分光镜 |
| 435-1224D | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，515+1030 nm，LDT >10 J/cm² at 1030 nm | 工作波长=515+1030 nm; 激光损伤阈值=>10 J/cm² at 1030 nm; 尺寸=25.4 x 25.4 mm; 组=未安装立方体偏振分束镜 |
| 435-1224D-M2P | 高能偏振立方分束镜，尺寸25.4 x 25.4 mm，515+1030 nm，LDT >10 J/cm² at 1030 nm（SKU 435-1224D-M2P） | 工作波长=515+1030 nm; 激光损伤阈值=>10 J/cm² at 1030 nm; 尺寸=25.4 x 25.4 mm; 组=已安装的立方体偏振分光镜 |
| 436-1121 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，420-680 nm，LDT >1 J/cm² at 532 nm | 工作波长=420-680 nm; 激光损伤阈值=>1 J/cm² at 532 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 436-1121-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，420-680 nm，LDT >1 J/cm² at 532 nm（SKU 436-1121-M2Ps） | 工作波长=420-680 nm; 激光损伤阈值=>1 J/cm² at 532 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
| 436-1123 | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，700-1080 nm，LDT >2 J/cm² at 1064 nm | 工作波长=700-1080 nm; 激光损伤阈值=>2 J/cm² at 1064 nm; 尺寸=12.7 x 12.7 mm; 组=未安装立方体偏振分束镜 |
| 436-1123-M2Ps | 高能偏振立方分束镜，尺寸12.7 x 12.7 mm，700-1080 nm，LDT >2 J/cm² at 1064 nm（SKU 436-1123-M2Ps） | 工作波长=700-1080 nm; 激光损伤阈值=>2 J/cm² at 1064 nm; 尺寸=12.7 x 12.7 mm; 组=已安装的立方体偏振分光镜 |
