EKSMA 激光色散棱镜
- 产品详情

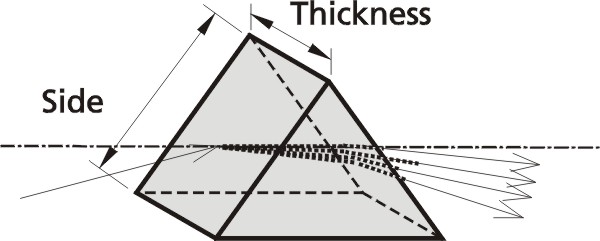

产品图片
描述
- 按波长分离光线
- 它们的设计使入射光束和出射光束以布儒斯特角通过
与布儒斯特角窗口类似，激光色散棱镜可用于工作在极低增益激光跃迁的激光腔内部，因为即使微小的反射损耗也可能无法承受。
也可提供定制加工：根据您的规格进行镀膜、切割、磨边、钻孔。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS, SF11 |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 平整度 | λ / 4 at 633 nm |
| 顶角公差 | ±2 arcmin |
| 设计波长 | 800 nm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 320-0110 | 激光色散棱镜，N-BK7，通光Ø6.0 mm，Ø15 mm，CT=10 mm，67° | 材料=BK7; 输入光束直径上限=6.0 mm; 边长=15 mm; 厚度=10 mm; 顶角=67° |
| 320-0218 | 激光色散棱镜，N-BK7，通光Ø12.0 mm，Ø25 mm，CT=18 mm，67° | 材料=BK7; 输入光束直径上限=12.0 mm; 边长=25 mm; 厚度=18 mm; 顶角=67° |
| 320-0525 | 激光色散棱镜，N-BK7，通光Ø22.0 mm，Ø50 mm，CT=25 mm，67° | 材料=BK7; 输入光束直径上限=22.0 mm; 边长=50 mm; 厚度=25 mm; 顶角=67° |
| 320-1110 | 激光色散棱镜，UV FS，通光Ø6.0 mm，Ø15 mm，CT=10 mm，69° | 材料=紫外熔石英; 输入光束直径上限=6.0 mm; 边长=15 mm; 厚度=10 mm; 顶角=69°; 组=UVFS |
| 320-1218 | 激光色散棱镜，UV FS，通光Ø12.0 mm，Ø25 mm，CT=18 mm，69° | 材料=紫外熔石英; 输入光束直径上限=12.0 mm; 边长=25 mm; 厚度=18 mm; 顶角=69°; 组=UVFS |
| 320-1525 | 激光色散棱镜，UV FS，通光Ø22.0 mm，Ø50 mm，CT=25 mm，69° | 材料=紫外熔石英; 输入光束直径上限=22.0 mm; 边长=50 mm; 厚度=25 mm; 顶角=69°; 组=UVFS |
| 320-8110 | 激光色散棱镜，SF 11，通光Ø6.0 mm，Ø15 mm，CT=10 mm，59° | 材料=SF 11; 输入光束直径上限=6.0 mm; 边长=15 mm; 厚度=10 mm; 顶角=59°; 组=SF11 |
| 320-8218 | 激光色散棱镜，SF 11，通光Ø12.0 mm，Ø25 mm，CT=18 mm，59° | 材料=SF 11; 输入光束直径上限=12.0 mm; 边长=25 mm; 厚度=18 mm; 顶角=59°; 组=SF11 |
| 320-8525 | 激光色散棱镜，SF 11，通光Ø22.0 mm，Ø50 mm，CT=25 mm，59° | 材料=SF 11; 输入光束直径上限=22.0 mm; 边长=50 mm; 厚度=25 mm; 顶角=59°; 组=SF11 |
