EKSMA 氟化钙（CaF2）窗口片
- 产品详情
产品图片
描述

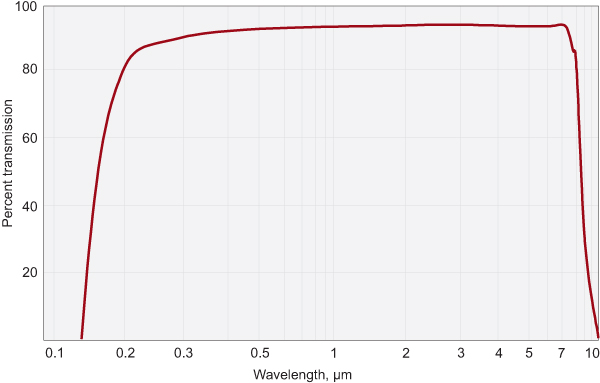

- 氟化钙 (CaF2) 在 0.2 至 8.0 微米的光谱范围内具有良好的透过率
- UV 和 IR 级 CaF2 窗口是光谱和热成像应用的常用选择
- CaF2 窗口具有高损伤阈值，可用作 UV 激光系统的反射镜基底
氟化钙窗口具有宽广的透过范围，可用于紫外、可见光和红外应用。
由于其成分，CaF₂（氟化钙）在含氟环境中使用时，比大多数材料具有更长的使用寿命。
氟化钙 (CaF₂) 反射镜、棱镜、分光镜和光束选择器可按需提供。
技术规格
CaF₂ 窗口的规格
| 参数 | 规格 |
|---|---|
| 材料 | CaF₂ |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of diameter |
| 直径公差 | +0.0 -0.13 mm |
| 厚度公差 | ±0.2 mm |
| 平行度 | 3 arcmin |
| 平整度 | λ / 4 @ 633 nm |
| 光谱范围 | 紫外, 可见, 红外 |
| 参数 | 规格 |
|---|---|
| 材料 | CaF₂ |
| 表面质量 | 80-50 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 90% of diameter |
| 直径公差 | +0.0 -0.13 mm |
| 厚度公差 | ±0.2 mm |
| 平行度 | <10 arcmin |
| 平整度 | 光学抛光 |
物理特性
| 参数 | 规格 |
|---|---|
| 晶体类型 | 立方 |
| 密度，g / cm³ | 3.18 |
| 熔点，°C | 1418 |
| 折射率 @ 1.0 µm | n=1.4289 |
| 透射波段，µm | 0.125-10 |
| 晶格常数, Å | a=5.462 |
分类
| 参数 | 规格 | |
|---|---|---|
| 波长 | UV\ | IR |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 530-5253 | CaF₂窗口片，UV grade CaF2，Ø25.4 mm，CT=3 mm | 厚度=3 mm; 直径=ø 25.4 mm; 组=CaF2 Windows UV Grade; 基片=UV grade CaF2 |
| 530-5385 | CaF₂窗口片，UV grade CaF2，Ø38.1 mm，CT=5 mm | 厚度=5 mm; 直径=ø 38.1 mm; 组=CaF2 Windows UV Grade; 基片=UV grade CaF2 |
| 530-5506 | CaF₂窗口片，UV grade CaF2，Ø50.8 mm，CT=6 mm | 厚度=6 mm; 直径=ø 50.8 mm; 组=CaF2 Windows UV Grade; 基片=UV grade CaF2 |
| 530-6121 | CaF₂窗口片，IR grade CaF2，Ø12 mm，CT=1 mm | 厚度=1 mm; 直径=ø 12 mm; 组=IR Grade CaF2 Protective Windows for Spectroscopy Applications; 基片=IR grade CaF2 |
| 530-6131 | CaF₂窗口片，IR grade CaF2，Ø25.4 mm，CT=1.5 mm | 厚度=1.5 mm; 直径=ø 25.4 mm; 组=IR Grade CaF2 Protective Windows for Spectroscopy Applications; 基片=IR grade CaF2 |
| 530-6151 | CaF₂窗口片，IR grade CaF2，Ø50.8 mm，CT=2 mm | 厚度=2 mm; 直径=ø 50.8 mm; 组=IR Grade CaF2 Protective Windows for Spectroscopy Applications; 基片=IR grade CaF2 |
| 530-6251 | CaF₂窗口片，UV grade CaF2，Ø25.4 mm，CT=1 mm | 厚度=1 mm; 直径=ø 25.4 mm; 组=CaF2 Windows UV Grade; 基片=UV grade CaF2 |
| 530-6252 | CaF₂窗口片，UV grade CaF2，Ø25.4 mm，CT=2 mm | 厚度=2 mm; 直径=ø 25.4 mm; 组=CaF2 Windows UV Grade; 基片=UV grade CaF2 |
| 530-6253 | CaF₂窗口片，IR grade CaF2，Ø25.4 mm，CT=3 mm | 厚度=3 mm; 直径=ø 25.4 mm; 组=CaF2 Windows IR Grade; 基片=IR grade CaF2 |
| 530-6385 | CaF₂窗口片，IR grade CaF2，Ø38.1 mm，CT=5 mm | 厚度=5 mm; 直径=ø 38.1 mm; 组=CaF2 Windows IR Grade; 基片=IR grade CaF2 |
| 530-6506 | CaF₂窗口片，IR grade CaF2，Ø50.8 mm，CT=6 mm | 厚度=6 mm; 直径=ø 50.8 mm; 组=CaF2 Windows IR Grade; 基片=IR grade CaF2 |
| 530-6710 | CaF₂窗口片，IR grade CaF2，Ø70 mm，CT=10 mm | 厚度=10 mm; 直径=ø 70 mm; 组=CaF2 Windows IR Grade; 基片=IR grade CaF2 |
| 530-6756 | CaF₂窗口片，IR grade CaF2，Ø75 mm，CT=6 mm | 厚度=6 mm; 直径=ø 75 mm; 组=CaF2 Windows IR Grade; 基片=IR grade CaF2 |
