EKSMA 硒化锌（ZnSe）窗口片

  • 产品详情

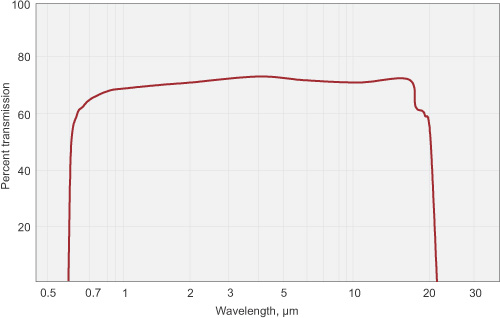

产品图片

Zinc_Sl_img

描述

  • 在可见光谱红光端具有低吸收特性
  • 不具吸湿性
  • 在实验室环境中相当稳定

硒化锌 (ZnSe) 是红外应用中最常用的材料。由于其透射范围非常宽，覆盖 0.6-22 µm，化学气相沉积生长的 ZnSe 作为一种高质量光学材料，被用于制造大功率红外激光器的光学元件（窗口片、反射镜、透镜）。

技术规格

参数规格
晶体类型立方
密度，g / cm³5.27
熔点，°C1525
折射率 @ 8-13 µmn = 2.417-2.385
折射率 @ 10.6 µmn = 2.403
透射波段，µm0.6÷22
体吸收系数 cm⁻¹ @ 10.6 µm0.6-1.0×10⁻³
线热膨胀系数，°C-¹8.56×10⁻⁶

规格

参数规格
材料ZnSe
表面质量40-20 scratch & dig (MIL-PRF-13830B)
通光孔径90% of the diameter
直径公差+0.0 -0.13 mm
厚度公差±0.1 mm
平行度3 arcmin
平整度λ / 40 per inch @ 10.6 µm over clear aperture
镀膜both surfaces AR coated @ 10.6 µm, R ≤ 0.5% per surface

分类

参数规格
波长UV\IR

订购型号 (variants)

SKU名称(中文)规格
560-6120ZnSe窗口片，Ø12.7 mm，CT=2 mm，未镀膜直径=ø 12.7 mm; 厚度=2 mm; 镀膜=未镀膜; 组=未镀膜
560-6121ZnSe窗口片，Ø12.7 mm，CT=3 mm，未镀膜直径=ø 12.7 mm; 厚度=3 mm; 镀膜=未镀膜; 组=未镀膜
560-6122ZnSe窗口片，Ø12.7 mm，CT=2 mm，AR/AR@10.6 µm, AOI=0°直径=ø 12.7 mm; 厚度=2 mm; 镀膜=AR/AR@10.6 µm, AOI=0°; 组=已镀膜
560-6250ZnSe窗口片，Ø25.4 mm，CT=2 mm，未镀膜直径=ø 25.4 mm; 厚度=2 mm; 镀膜=未镀膜; 组=未镀膜
560-6251ZnSe窗口片，Ø25.4 mm，CT=3 mm，未镀膜直径=ø 25.4 mm; 厚度=3 mm; 镀膜=未镀膜; 组=未镀膜
560-6253ZnSe窗口片，Ø25.4 mm，CT=3 mm，AR/AR@10.6 µm, AOI=0°直径=ø 25.4 mm; 厚度=3 mm; 镀膜=AR/AR@10.6 µm, AOI=0°; 组=已镀膜
560-6381ZnSe窗口片，Ø38.1 mm，CT=3 mm，未镀膜直径=ø 38.1 mm; 厚度=3 mm; 镀膜=未镀膜; 组=未镀膜
560-6383ZnSe窗口片，Ø38.1 mm，CT=3 mm，AR/AR@10.6 µm, AOI=0°直径=ø 38.1 mm; 厚度=3 mm; 镀膜=AR/AR@10.6 µm, AOI=0°; 组=已镀膜
560-6501ZnSe窗口片，Ø50.8 mm，CT=3 mm，未镀膜直径=ø 50.8 mm; 厚度=3 mm; 镀膜=未镀膜; 组=未镀膜
560-6503ZnSe窗口片，Ø50.8 mm，CT=5 mm，未镀膜直径=ø 50.8 mm; 厚度=5 mm; 镀膜=未镀膜; 组=未镀膜
560-6505ZnSe窗口片，Ø50.8 mm，CT=5 mm，AR/AR@10.6 µm, AOI=0°直径=ø 50.8 mm; 厚度=5 mm; 镀膜=AR/AR@10.6 µm, AOI=0°; 组=已镀膜
560-6766ZnSe窗口片，Ø76.2 mm，CT=6.4 mm，AR/AR@10.6 µm, AOI=0°直径=ø 76.2 mm; 厚度=6,4 mm; 镀膜=AR/AR@10.6 µm, AOI=0°; 组=已镀膜
