EKSMA 蓝宝石 (Al2O3) 窗口片
- 产品详情
产品图片
描述
- 氧化物晶体中最硬的
- 优异的透明性和热学性能
- 化学惰性且不溶
- 可以安全地制造得比玻璃或其他晶体窗口更薄
单晶蓝宝石结合了优异的光学、物理和化学特性。化学惰性且几乎不溶，蓝宝石在很多方面都是更优异的窗口材料。它在中红外范围内从 150 nm 到 6 mm 都是透明的。蓝宝石在许多光学和物理性质上表现出各向异性。正交方向上的折射率差为 0.008。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 材料 | Al₂O₃ |
| 表面质量 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 80% of diameter |
| 直径公差 | +0.0-0.13 mm |
| 厚度公差 | ±0.2 mm |
| 平行度 | 3 arcmin |
| 平整度 | 1λ per inch @ 633 nm |
| 晶体取向 | C 切 |
物理特性
| 参数 | 规格 |
|---|---|
| 晶体类型 | 六角形 |
| 密度，g / cm³ | 3.98 |
| 熔点，°C | 2040 |
| 折射率 @ 0.3 µm | n = 1.814 |
| 折射率 @ 5 µm | n = 1.623 |

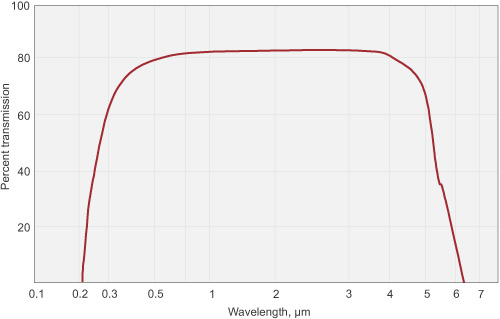

| 透射波段 [µm] | 0.15-6 |
分类
| 参数 | 规格 | |
|---|---|---|
| 波长 | UV\ | IR |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 550-7382 | 蓝宝石窗口片，Ø38.1 mm，CT=2 mm | 厚度=2 mm; 直径=ø 38.1 mm; 组=Sapphire (Al2O3) Windows |
| 550-7502 | 蓝宝石窗口片，Ø50.0 mm，CT=2 mm | 厚度=2 mm; 直径=ø 50.0 mm; 组=Sapphire (Al2O3) Windows |
| 550-7503 | 蓝宝石窗口片，Ø50.0 mm，CT=3 mm | 厚度=3 mm; 直径=ø 50.0 mm; 组=Sapphire (Al2O3) Windows |
| 550-7505 | 蓝宝石窗口片，Ø50.0 mm，CT=5 mm | 厚度=5 mm; 直径=ø 50.0 mm; 组=Sapphire (Al2O3) Windows |
