EKSMA 锗 (Ge) 元件
- 产品详情
产品图片
描述

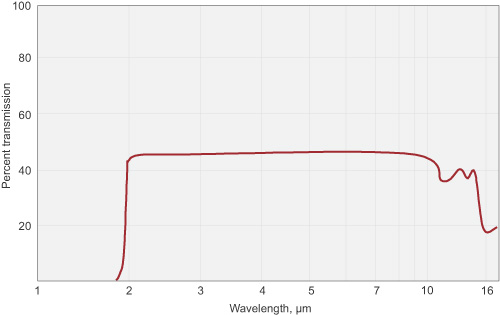

覆盖 1.8-16 µm 的宽 IR 透射范围
在可见光范围内不透明
基于锗 (Ge) 的光学元件广泛应用于 IR 应用领域。锗 (Ge) 非常适合用于制造激光和光学系统中 IR 应用的窗口片和透镜。由于基片具有高表面反射率，Ge 元件需配合 AR 涂层使用。
高折射率确保了由锗制成的理想"best form"单透镜具有出色的单波长性能。
技术规格
规格
| 参数 | 规格 |
|---|---|
| 材料 | Ge |
| 表面质量 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 通光孔径 | 80% of diameter |
| 直径公差 | +0.0 -0.1 mm |
| 厚度公差 | ±0.2 mm |
| 平行度 | <3 arcmin |
| 平整度 | <1.5 λ per inch @ 633 nm |
物理特性
| 参数 | 规格 |
|---|---|
| 晶体类型 | 立方 |
| 密度，g/cm³ | 5.33 |
| 熔点，°C | 937 |
| 折射率 @ 10.6 µm | n = 4.0034 |
| 透射波段，µm | 1.8-17 |
| 晶格常数, Å | a = 5.657 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 580-6023 | 锗（Ge）窗口片，Ø25.4 mm，CT=3.0 mm，未镀膜 | 直径=ø 25.4 mm; 厚度=3.0 mm; 镀膜=未镀膜 |
| 580-6034 | 锗（Ge）窗口片，Ø38.1 mm，CT=4.0 mm，未镀膜 | 直径=ø 38.1 mm; 厚度=4.0 mm; 镀膜=未镀膜 |
| 580-6055 | 锗（Ge）窗口片，Ø50.8 mm，CT=5.0 mm，未镀膜 | 直径=ø 50.8 mm; 厚度=5.0 mm; 镀膜=未镀膜 |
| 580-6123 | 锗（Ge）窗口片，Ø25.4 mm，CT=3.0 mm，AR/AR@10.6 µm | 直径=ø 25.4 mm; 厚度=3.0 mm; 镀膜=AR/AR@10.6 µm |
| 580-6134 | 锗（Ge）窗口片，Ø38.1 mm，CT=4.0 mm，AR/AR@10.6 µm | 直径=ø 38.1 mm; 厚度=4.0 mm; 镀膜=AR/AR@10.6 µm |
| 580-6155 | 锗（Ge）窗口片，Ø50.8 mm，CT=5.0 mm，AR/AR@10.6 µm | 直径=ø 50.8 mm; 厚度=5.0 mm; 镀膜=AR/AR@10.6 µm |
