EKSMA 平顶光束整形透镜 FBS2
- 产品详情
产品图片
描述
FBS2 系列 Top Hat 光束整形器是单体光学元件，可将高斯激光束转换为方形平顶轮廓。FBS2 是聚焦型光束整形器，它们在聚焦光学元件的焦平面上生成平顶轮廓。每片 FBS2 透镜针对固定的输入光束直径 (@1/e²) 和特定的工作波长设计。光束整形透镜可以轻松集成到光路中的几乎任何位置，包括扩束器/望远镜的前方或内部。
FBS2 生成具有较长焦深 (DOF) 的 Top Hat 光斑。平顶光束的焦深约为类似光学装置中高斯光斑瑞利长度的 60%。Top Hat 宽度约为高斯光斑尺寸的 1.5 倍。在此范围内，Top Hat 轮廓均匀，并表现出几乎恒定的峰值强度。
FBS2 生成的 Top Hat 轮廓宽度约为衍射受限高斯光斑尺寸的 1.5 倍。Top Hat 尺寸取决于聚焦光学元件的焦距 (f)、输入激光束直径 @1/e² (d) 和工作波长 (λ)。输出光斑尺寸通常小于 100 µm，并且可以通过附加的聚焦光学元件轻松缩放。
Top Hat 的近似尺寸可通过以下公式计算：
2 * λ * f / d 或 λ / NA，其中 NA 是聚焦光束的数值孔径。
FBS2 光束整形器可与任何物镜或 F-Theta 透镜组合使用
技术规格

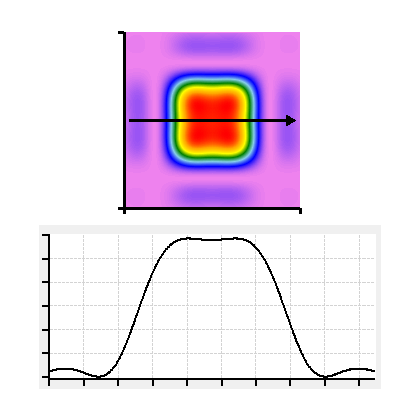

光斑形状
| 参数 | 规格 |
|---|---|
| 平顶宽度 | approximately 2 * λ * f / d, with f = focal length, d = beam diameter @1/e2 |
| 效率 | up to 90% |
| 均匀性 | ca. ± 2.5% (rel. to average intensity of the Top Hat plateau) |
| 侧模（较强） | ~16.5x weaker than line plateau (< 1.5% of input energy) |
| 焦深（DOF） | ~60% of the Rayleigh length |
基板规格
| 参数 | 规格 |
|---|---|
| 材料 | 熔石英 |
| 透射率 | >99% |
| 损伤阈值 @ 10 ns | 10 J/cm² @ 1064 nm 5 J/cm² @ 532 nm 3 J/cm² @ 355 nm |
| 尺寸 | ⌀25.4 x 3 mm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| FBS2-1030-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，1030 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=1030 nm |
| FBS2-1030-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，1030 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=1030 nm |
| FBS2-1030-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，1030 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=1030 nm |
| FBS2-1030-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，1030 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=1030 nm |
| FBS2-1030-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，1030 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=1030 nm |
| FBS2-1030-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，1030 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=1030 nm |
| FBS2-1030-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，1030 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=1030 nm |
| FBS2-1030-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，1030 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=1030 nm |
| FBS2-1030-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，1030 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=1030 nm |
| FBS2-1030-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，1030 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=1030 nm |
| FBS2-1030-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，1030 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=1030 nm |
| FBS2-1064-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，1064 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=1064 nm |
| FBS2-1064-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，1064 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=1064 nm |
| FBS2-1064-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，1064 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=1064 nm |
| FBS2-1064-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，1064 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=1064 nm |
| FBS2-1064-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，1064 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=1064 nm |
| FBS2-1064-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，1064 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=1064 nm |
| FBS2-1064-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，1064 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=1064 nm |
| FBS2-1064-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，1064 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=1064 nm |
| FBS2-1064-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，1064 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=1064 nm |
| FBS2-1064-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，1064 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=1064 nm |
| FBS2-1064-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，1064 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=1064 nm |
| FBS2-343-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，343 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=343 nm |
| FBS2-343-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，343 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=343 nm |
| FBS2-343-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，343 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=343 nm |
| FBS2-343-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，343 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=343 nm |
| FBS2-343-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，343 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=343 nm |
| FBS2-343-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，343 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=343 nm |
| FBS2-343-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，343 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=343 nm |
| FBS2-343-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，343 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=343 nm |
| FBS2-343-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，343 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=343 nm |
| FBS2-343-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，343 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=343 nm |
| FBS2-343-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，343 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=343 nm |
| FBS2-355-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，355 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=355 nm |
| FBS2-355-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，355 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=355 nm |
| FBS2-355-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，355 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=355 nm |
| FBS2-355-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，355 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=355 nm |
| FBS2-355-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，355 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=355 nm |
| FBS2-355-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，355 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=355 nm |
| FBS2-355-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，355 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=355 nm |
| FBS2-355-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，355 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=355 nm |
| FBS2-355-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，355 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=355 nm |
| FBS2-355-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，355 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=355 nm |
| FBS2-355-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，355 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=355 nm |
| FBS2-515-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，515 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=515 nm |
| FBS2-515-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，515 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=515 nm |
| FBS2-515-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，515 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=515 nm |
| FBS2-515-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，515 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=515 nm |
| FBS2-515-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，515 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=515 nm |
| FBS2-515-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，515 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=515 nm |
| FBS2-515-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，515 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=515 nm |
| FBS2-515-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，515 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=515 nm |
| FBS2-515-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，515 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=515 nm |
| FBS2-515-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，515 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=515 nm |
| FBS2-515-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，515 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=515 nm |
| FBS2-532-1.0 | 平顶光束整形透镜 FBS2，通光Ø1.0 mm，532 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=532 nm |
| FBS2-532-1.5 | 平顶光束整形透镜 FBS2，通光Ø1.5 mm，532 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=532 nm |
| FBS2-532-2.0 | 平顶光束整形透镜 FBS2，通光Ø2.0 mm，532 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=532 nm |
| FBS2-532-2.5 | 平顶光束整形透镜 FBS2，通光Ø2.5 mm，532 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=532 nm |
| FBS2-532-3.0 | 平顶光束整形透镜 FBS2，通光Ø3.0 mm，532 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=532 nm |
| FBS2-532-3.5 | 平顶光束整形透镜 FBS2，通光Ø3.5 mm，532 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=532 nm |
| FBS2-532-4.0 | 平顶光束整形透镜 FBS2，通光Ø4.0 mm，532 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=532 nm |
| FBS2-532-4.5 | 平顶光束整形透镜 FBS2，通光Ø4.5 mm，532 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=532 nm |
| FBS2-532-5.0 | 平顶光束整形透镜 FBS2，通光Ø5.0 mm，532 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=532 nm |
| FBS2-532-5.5 | 平顶光束整形透镜 FBS2，通光Ø5.5 mm，532 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=532 nm |
| FBS2-532-6.0 | 平顶光束整形透镜 FBS2，通光Ø6.0 mm，532 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=532 nm |
