EKSMA 平顶光束整形透镜 FBSR
- 产品详情
产品图片
描述
FBSR 系列 Top Hat 光束整形器是单片式光学元件，用于生成圆形 Top Hat 分布。FBSR 光束整形器是所谓的焦面光束整形器，几乎可以在任何聚焦光学元件的焦平面上生成 Top Hat 分布。每个 FBSR 透镜都为固定的输入光束直径 (@1/e²) 和特定的工作波长而设计。FBSR 光束整形器可与任何物镜或 F-Theta 透镜组合使用，可以集成到光路中的几乎任何位置，甚至可以放置在扩束器 / 望远镜之前或内部。
FBSR 生成具有长焦深 (DOF) 的 Top Hat 光斑，相对于类似光学设置中的高斯光斑，焦深约为瑞利长度的 30%。在此范围内，Top Hat 分布不会变化，并显示出几乎恒定的峰值强度。

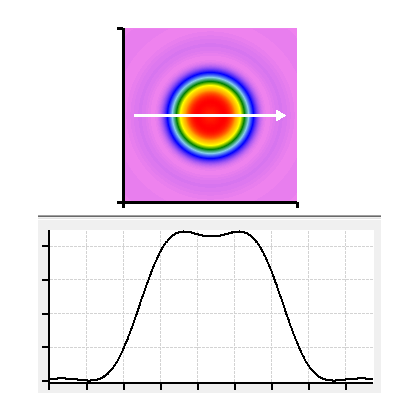

FBSR 生成的 Top Hat 光斑宽度约为衍射受限高斯光斑尺寸的 1.5 倍。Top Hat 光斑的尺寸取决于聚焦光学元件的焦距 (f)、光束直径 @1/e² (d) 和工作波长 (λ)。所获得的 Top Hat 尺寸通常小于 100 µm，并且可以通过使用不同的附加聚焦光学元件轻松调节。
Top Hat 的大致尺寸可通过以下公式计算：
2 * λ * f / d 或 λ / NA，其中 NA 是聚焦光束的数值孔径。
技术规格
光斑形状
| 参数 | 规格 |
|---|---|
| 平顶宽度 | approximately 2 * λ * f / d, with f = focal length, d = beam diameter @1/e2 |
| 效率 | up to 95% |
| 均匀性 | ca. ± 2.5% (rel. to average intensity of the Top Hat plateau) |
| 侧模（较强） | ~70x weaker than line plateau (< 1.5% of input energy) |
| 焦深（DOF） | ~30% of the Rayleigh length |
基板规格
| 参数 | 规格 |
|---|---|
| 材料 | 熔石英 |
| 透射率 | >99% |
| 损伤阈值 @ 10 ns | 10 J/cm² @ 1064 nm 5 J/cm² @ 532 nm 3 J/cm² @ 355 nm |
| 尺寸 | ⌀25.4 x 3 mm |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| FBSR-1030-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，1030 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=1030 nm |
| FBSR-1030-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，1030 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=1030 nm |
| FBSR-1030-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，1030 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=1030 nm |
| FBSR-1030-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，1030 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=1030 nm |
| FBSR-1030-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，1030 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=1030 nm |
| FBSR-1030-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，1030 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=1030 nm |
| FBSR-1030-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，1030 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=1030 nm |
| FBSR-1030-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，1030 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=1030 nm |
| FBSR-1030-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，1030 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=1030 nm |
| FBSR-1030-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，1030 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=1030 nm |
| FBSR-1030-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，1030 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=1030 nm |
| FBSR-1064-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，1064 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=1064 nm |
| FBSR-1064-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，1064 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=1064 nm |
| FBSR-1064-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，1064 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=1064 nm |
| FBSR-1064-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，1064 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=1064 nm |
| FBSR-1064-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，1064 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=1064 nm |
| FBSR-1064-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，1064 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=1064 nm |
| FBSR-1064-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，1064 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=1064 nm |
| FBSR-1064-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，1064 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=1064 nm |
| FBSR-1064-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，1064 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=1064 nm |
| FBSR-1064-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，1064 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=1064 nm |
| FBSR-1064-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，1064 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=1064 nm |
| FBSR-343-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，343 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=343 nm |
| FBSR-343-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，343 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=343 nm |
| FBSR-343-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，343 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=343 nm |
| FBSR-343-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，343 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=343 nm |
| FBSR-343-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，343 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=343 nm |
| FBSR-343-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，343 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=343 nm |
| FBSR-343-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，343 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=343 nm |
| FBSR-343-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，343 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=343 nm |
| FBSR-343-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，343 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=343 nm |
| FBSR-343-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，343 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=343 nm |
| FBSR-343-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，343 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=343 nm |
| FBSR-355-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，355 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=355 nm |
| FBSR-355-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，355 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=355 nm |
| FBSR-355-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，355 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=355 nm |
| FBSR-355-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，355 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=355 nm |
| FBSR-355-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，355 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=355 nm |
| FBSR-355-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，355 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=355 nm |
| FBSR-355-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，355 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=355 nm |
| FBSR-355-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，355 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=355 nm |
| FBSR-355-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，355 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=355 nm |
| FBSR-355-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，355 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=355 nm |
| FBSR-355-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，355 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=355 nm |
| FBSR-515-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，515 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=515 nm |
| FBSR-515-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，515 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=515 nm |
| FBSR-515-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，515 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=515 nm |
| FBSR-515-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，515 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=515 nm |
| FBSR-515-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，515 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=515 nm |
| FBSR-515-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，515 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=515 nm |
| FBSR-515-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，515 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=515 nm |
| FBSR-515-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，515 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=515 nm |
| FBSR-515-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，515 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=515 nm |
| FBSR-515-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，515 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=515 nm |
| FBSR-515-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，515 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=515 nm |
| FBSR-532-1.0 | 平顶光束整形透镜 FBSR，通光Ø1.0 mm，532 nm | 输入光束直径 @ 1/e²=1.0 mm; 工作波长=532 nm |
| FBSR-532-1.5 | 平顶光束整形透镜 FBSR，通光Ø1.5 mm，532 nm | 输入光束直径 @ 1/e²=1.5 mm; 工作波长=532 nm |
| FBSR-532-2.0 | 平顶光束整形透镜 FBSR，通光Ø2.0 mm，532 nm | 输入光束直径 @ 1/e²=2.0 mm; 工作波长=532 nm |
| FBSR-532-2.5 | 平顶光束整形透镜 FBSR，通光Ø2.5 mm，532 nm | 输入光束直径 @ 1/e²=2.5 mm; 工作波长=532 nm |
| FBSR-532-3.0 | 平顶光束整形透镜 FBSR，通光Ø3.0 mm，532 nm | 输入光束直径 @ 1/e²=3.0 mm; 工作波长=532 nm |
| FBSR-532-3.5 | 平顶光束整形透镜 FBSR，通光Ø3.5 mm，532 nm | 输入光束直径 @ 1/e²=3.5 mm; 工作波长=532 nm |
| FBSR-532-4.0 | 平顶光束整形透镜 FBSR，通光Ø4.0 mm，532 nm | 输入光束直径 @ 1/e²=4.0 mm; 工作波长=532 nm |
| FBSR-532-4.5 | 平顶光束整形透镜 FBSR，通光Ø4.5 mm，532 nm | 输入光束直径 @ 1/e²=4.5 mm; 工作波长=532 nm |
| FBSR-532-5.0 | 平顶光束整形透镜 FBSR，通光Ø5.0 mm，532 nm | 输入光束直径 @ 1/e²=5.0 mm; 工作波长=532 nm |
| FBSR-532-5.5 | 平顶光束整形透镜 FBSR，通光Ø5.5 mm，532 nm | 输入光束直径 @ 1/e²=5.5 mm; 工作波长=532 nm |
| FBSR-532-6.0 | 平顶光束整形透镜 FBSR，通光Ø6.0 mm，532 nm | 输入光束直径 @ 1/e²=6.0 mm; 工作波长=532 nm |
