EKSMA 高功率激光反射镜（皮秒应用）
- 产品详情
产品图片
描述
新型超高损伤阈激光反射镜专为皮秒激光器应用而设计。
这些反射镜采用先进的 IBS 镀膜技术制造。反射镜设计波长为 515 nm 或 1030 nm，反射率 R>99.9%。

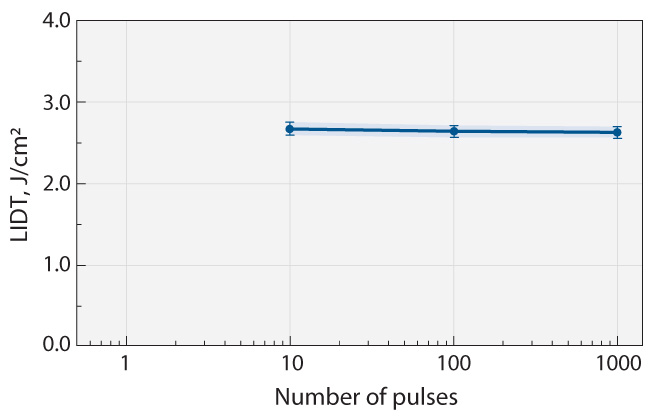

在反射镜设计波长下，使用 10 ps 脉冲、20 kHz，按照 ISO 21254-2 标准的 1000-on-1 条件测量了激光诱导损伤阈值。
技术规格
基片
| 参数 | 规格 |
|---|---|
| 材料 | 紫外级熔石英 |
| S1 表面平整度 | λ / 10 at 633 nm |
| S1 表面质量 | 20-10 scratch&dig (MIL-PRF-13830B) |
| S2 表面质量 | 商用抛光 |
| 直径公差 | +0.00 mm / -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 楔形 | < 3 min |
| 倒角 | 0.3 mm at 45° typical |
镀膜
| 参数 | 规格 |
|---|---|
| 技术 | 离子束溅射（IBS） |
| 附着力和耐久性 | Per MIL-C-675A, Insoluble in lab solvents |
| 通光孔径 | Exceeds 85% of diameter |
| 镀膜表面平面度 | λ / 8 at 633 nm over 80% of diameter |
| 激光诱导损伤阈值 | Measured at design wavelength, 10 ps pulse, 20 kHz |
分类
| 参数 | 规格 |
|---|---|
| 镀膜 | 介质 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 041-0515PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 材料=紫外熔石英 |
| 041-0515PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515 nm，99.95%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 041-0515PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515 nm，99.9%，LDT >1 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø12.7 x 6 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 041-0515PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515 nm，99.9%，LDT >2.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 041-0515PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515 nm，99.95%，LDT >2.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 041-1030PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1030 nm，99.9%，LDT >1.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 材料=紫外熔石英 |
| 041-1030PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1030 nm，99.95%，LDT >1.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 041-1030PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1030 nm，99.9%，LDT >1.5 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø12.7 x 6 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 041-1030PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1030 nm，99.9%，LDT >3 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 041-1030PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，1030 nm，99.95%，LDT >3 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 042-0515PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-0515PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515 nm，99.95%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø25.4 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 042-0515PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515 nm，99.9%，LDT >1 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø25.4 x 6 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-0515PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515 nm，99.9%，LDT >2.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-0515PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515 nm，99.95%，LDT >2.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø25.4 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-1030PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1030 nm，99.9%，LDT >1.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-1030PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1030 nm，99.95%，LDT >1.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø25.4 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-1030PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1030 nm，99.9%，LDT >1.5 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø25.4 x 6 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-1030PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1030 nm，99.9%，LDT >3 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 042-1030PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，1030 nm，99.95%，LDT >3 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø25.4 x 6 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-0515PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-0515PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515 nm，99.95%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 045-0515PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515 nm，99.9%，LDT >1 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515 nm; 尺寸=ø50.8 x 12 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-0515PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515 nm，99.9%，LDT >2.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-0515PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515 nm，99.95%，LDT >2.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>2.5 J/cm²; 波长=515 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.95%; 材料=紫外熔石英 |
| 045-1030PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1030 nm，99.9%，LDT >1.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-1030PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1030 nm，99.95%，LDT >1.5 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-1030PHR-i0-45 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1030 nm，99.9%，LDT >1.5 J/cm²，0-45° | 激光诱导损伤阈值（LIDT）=>1.5 J/cm²; 波长=1030 nm; 尺寸=ø50.8 x 12 mm; AOI=0-45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-1030PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1030 nm，99.9%，LDT >3 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 045-1030PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，1030 nm，99.95%，LDT >3 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>3 J/cm²; 波长=1030 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.95%; 组=Design wavelength - 1030 nm, LIDT @ 10 ps, 20 kHz; 材料=紫外熔石英 |
| 061-3513PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，343+515+1030 nm，99.5%，LDT >0.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>0.5 J/cm²; 波长=343+515+1030 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.5%; 材料=紫外熔石英 |
| 061-5103PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515+1030 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 061-5103PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515+1030 nm，99.9%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 061-5103PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515+1030 nm，99.5%，LDT >2 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø12.7 x 6 mm; AOI=45°; R, % (s+p)/2=99.5%; 材料=紫外熔石英 |
| 061-5103PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø12.7 x 6 mm，515+1030 nm，99.5%，LDT >2 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø12.7 x 6 mm; AOI=0°; R, % (s+p)/2=99.5%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 062-3513PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，343+515+1030 nm，99.5%，LDT >0.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>0.5 J/cm²; 波长=343+515+1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.5%; 材料=紫外熔石英 |
| 062-5103PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515+1030 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 062-5103PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515+1030 nm，99.9%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø25.4 x 6 mm; AOI=0°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 062-5103PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515+1030 nm，99.5%，LDT >2 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.5%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 062-5103PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø25.4 x 6 mm，515+1030 nm，99.5%，LDT >2 J/cm²，45°（SKU 062-5103PUHR-i0） | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø25.4 x 6 mm; AOI=45°; R, % (s+p)/2=99.5%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 065-3513PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，343+515+1030 nm，99.5%，LDT >0.5 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>0.5 J/cm²; 波长=343+515+1030 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.5%; 材料=紫外熔石英 |
| 065-5103PHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515+1030 nm，99.9%，LDT >1 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 065-5103PHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515+1030 nm，99.9%，LDT >1 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>1 J/cm²; 波长=515+1030 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.9%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 065-5103PUHR | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515+1030 nm，99.5%，LDT >2 J/cm²，45° | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø50.8 x 12 mm; AOI=45°; R, % (s+p)/2=99.5%; 组=Design wavelength - 515+1030 nm, LIDT @ 10 ps, 50 kHz; 材料=紫外熔石英 |
| 065-5103PUHR-i0 | 高功率皮秒激光反射镜，UV FS，尺寸Ø50.8 x 12 mm，515+1030 nm，99.5%，LDT >2 J/cm²，0° | 激光诱导损伤阈值（LIDT）=>2 J/cm²; 波长=515+1030 nm; 尺寸=ø50.8 x 12 mm; AOI=0°; R, % (s+p)/2=99.5%; 材料=紫外熔石英 |
