EKSMA 群速度延迟补偿片
- 产品详情
产品图片
描述
- 由方解石晶体制成
- 设计用于不同的 GVD 补偿范围
- 净通光孔径 Ø12 mm（可达上限 Ø20 mm，可按需提供）
- 安装于 1" 环形支架内

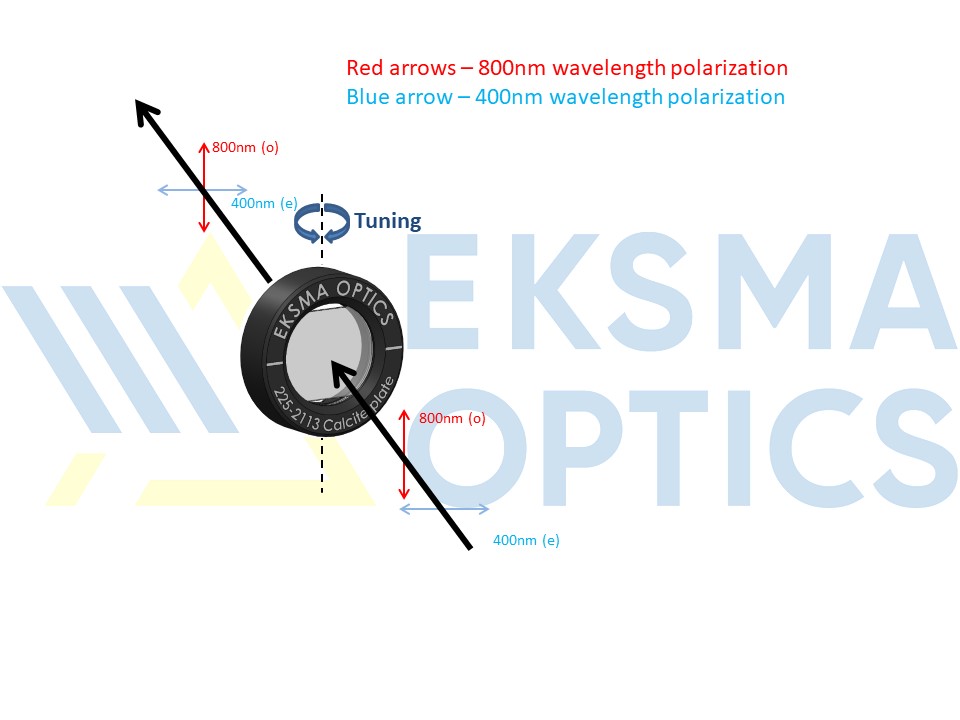

我们提供群速度延迟（GVD）补偿板，用于在具有正交偏振态的两个不同波长脉冲之间实现指定的时间延迟补偿范围。可通过角度调谐，即改变激光束入射到补偿板上的入射角（AOI），将补偿板精确调节至所需的延迟量。标准延迟补偿板通过角度调谐改变入射角来调节所需的补偿量。推荐的 AOI 调谐范围为 -10° 至 +10°。
标准 GVD 补偿板为矩形（整体通光尺寸 16x14 mm），净通光孔径为 Ø12 mm。它们供货时已安装于 Ø25.4 mm (1") 环形支架内。净通光孔径可达上限 Ø20 mm 的方解石板可按特殊要求定制。
方解石板的光轴处于特定取向，与板面并不平行。因此，在实际应用条件下，需考虑 e 偏振光束的走离效应以及两束光束在非零 AOI 下的位移。光轴平面平行于方解石板 16 mm 长边，并在环形支架上标出。
定制波长、特定延迟值的时间延迟补偿器以及由 Alpha-BBO 晶体制成的补偿板均可按需提供。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | 天然方解石 |
| 通光孔径 | Ø12 mm |
| 环形安装座外径 | 25.4 mm +0.0 / -0.2 mm |
| 表面质量 | 20-10 scratch & dig (MIL-PRF-13830B) |
| 波前畸变 | λ / 4 @ 633 nm |
| 平行度 | <3 arc min |
| 增透膜 | R<0.5 % 760-840 nm and R<1% at 380-420 nm R<0.5% at 500-530+1000-1060 nm |
| 激光损伤阈值 | > 0.1 J / cm^2, 50 fsec pulse, 800 nm typical, 100 Hz |
分类
| 参数 | 规格 |
|---|---|
| 产品线 | femtoline |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 225-2111 | 群速度延迟补偿片，BBAR@800+400 nm，行程410-580 fs | 延迟补偿范围*=410-580 fs; 镀膜=BBAR @ 800+400 nm; 通光孔径=ø 12 mm; 外径=ø 25.4 mm mount |

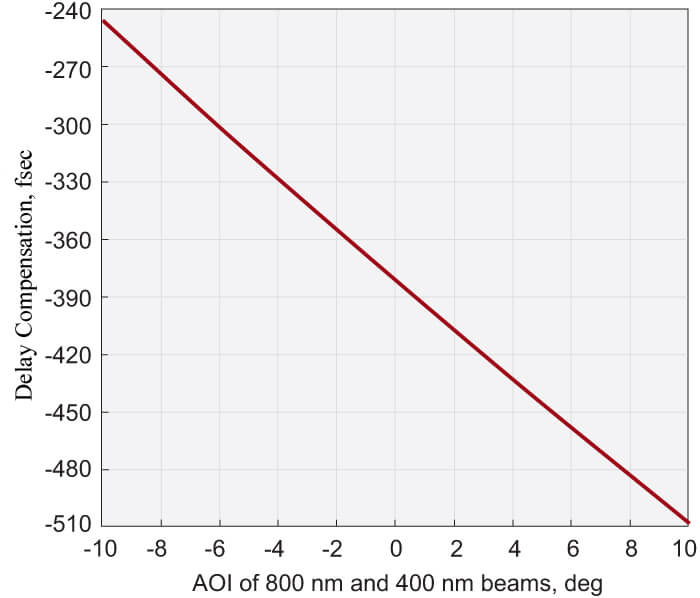

| 225-2113 | 群速度延迟补偿片，BBAR@800+400 nm，行程246-507 fs | 延迟补偿范围*=246-507 fs; 镀膜=BBAR @ 800+400 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm; 备注=Delay compensation between 1030 nm ("o" polarization) and 515 nm ("e" polarization) pulses |

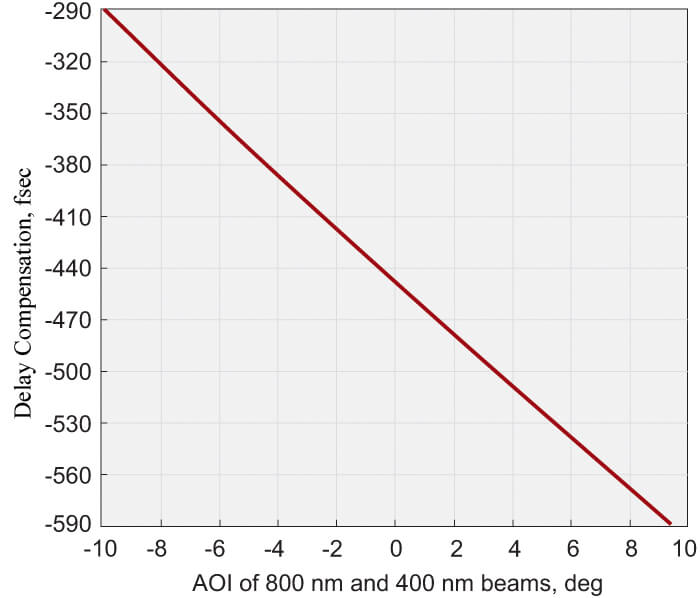

| 225-2114 | 群速度延迟补偿片，BBAR@800+400 nm，行程289-597 fs | 延迟补偿范围*=289-597 fs; 镀膜=BBAR @ 800+400 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm; 备注=Delay compensation between 1030 nm ("o" polarization) and 515 nm ("e" polarization) pulses |

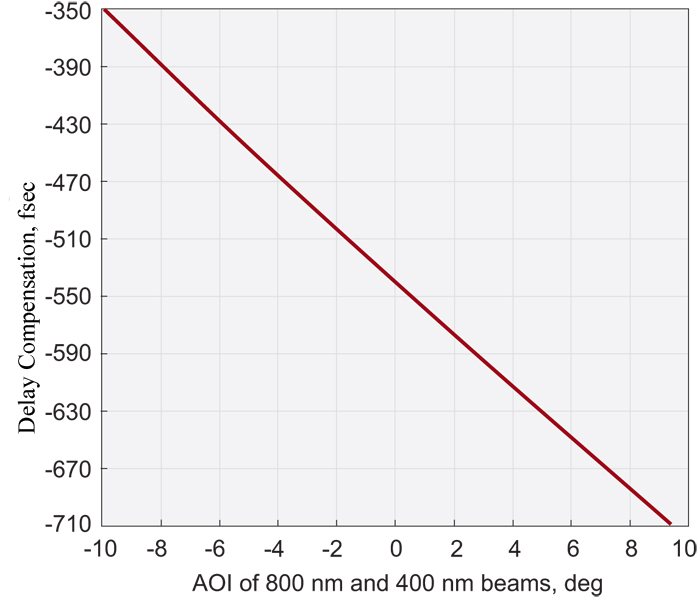

| 225-2115 | 群速度延迟补偿片，BBAR@800+400 nm，行程347-716 fs | 延迟补偿范围*=347-716 fs; 镀膜=BBAR @ 800+400 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm; 备注=Delay compensation between 1030 nm ("o" polarization) and 515 nm ("e" polarization) pulses |
| 225-2210 | 群速度延迟补偿片，BBAR@1030 + 515 nm，行程177-278 fs | 延迟补偿范围*=177-278 fs; 镀膜=BBAR @ 1030 + 515 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm |
| 225-2211 | 群速度延迟补偿片，BBAR@1030 + 515 nm，行程236-370 fs | 延迟补偿范围*=236-370 fs; 镀膜=BBAR @ 1030 + 515 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm |
| 225-2212 | 群速度延迟补偿片，BBAR@1030 + 515 nm，行程295-463 fs | 延迟补偿范围*=295-463 fs; 镀膜=BBAR @ 1030 + 515 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm |
| 225-2213 | 群速度延迟补偿片，BBAR@1030 + 515 nm，行程378-593 fs | 延迟补偿范围*=378-593 fs; 镀膜=BBAR @ 1030 + 515 nm; 外径=ø 25.4 mm mount; 通光孔径=ø 12 mm |
